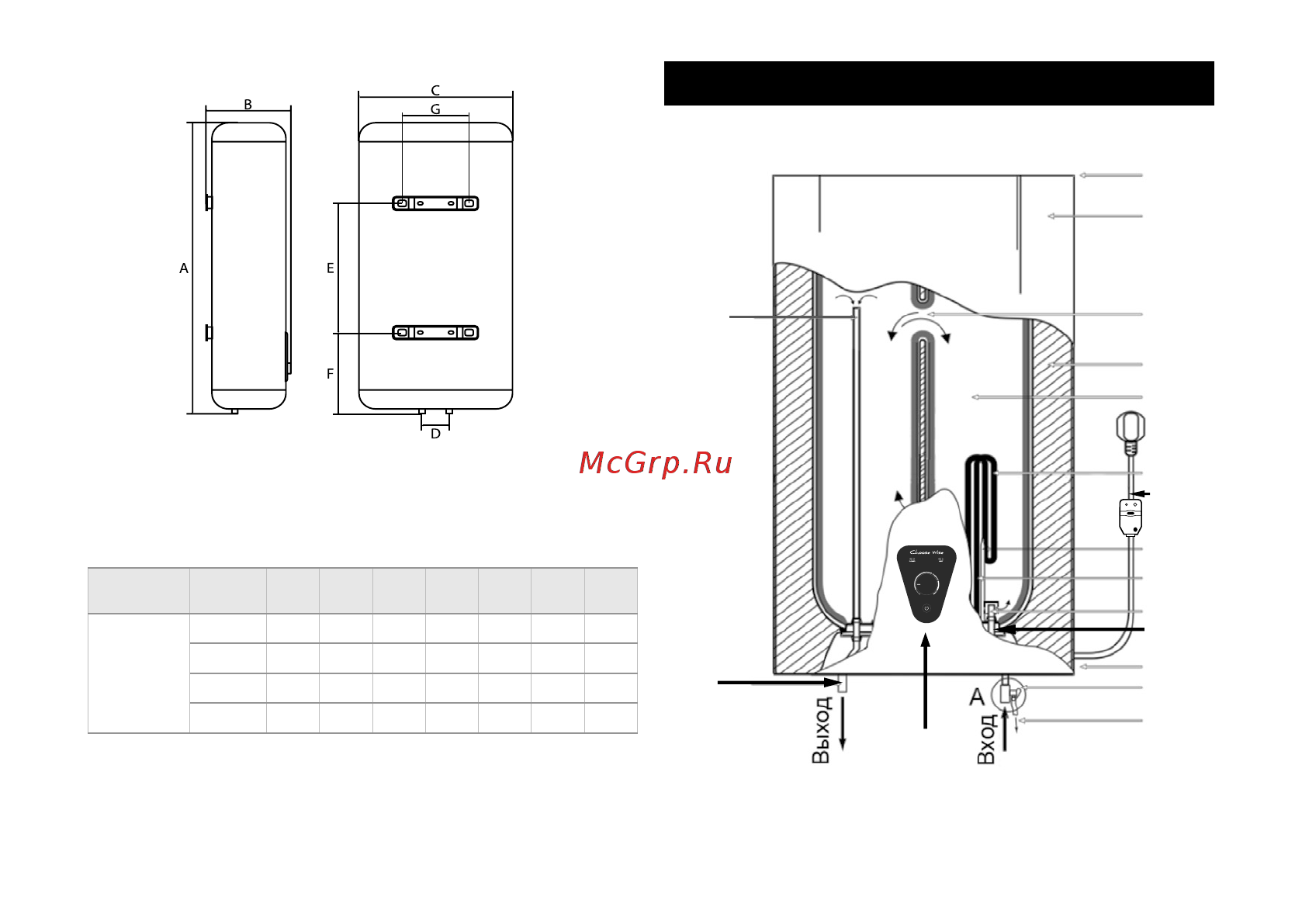

![Timberk SWH FSK1 80 V [5/28] Описание водонагревателя](/views2/1639488/page5/bg5.png)
www.timberk.com • электрический накопительный водонагреватель
5
Размерные характеристики
Рис. 1
Размерные характеристики водонагревателя (в мм)
согласно рис. 1, приведены в таблице 2.
Таблица 2
Объем, л A B C D E F G
SWH FSK1
30 568 274 436 100 240 176 216
50 873 274 436 100 500 176 216
80 998 306 496 100 450 273 256
100 1208 306 496 100 550 273 338
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
Рис. 2
3
4
5
6
16
17
7
8
9
10
11
12
13
14
1
2
15
