5. УСТРОЙСТВО И ПРИНЦИП

РАБОТЫ

Электропечь представляет собой нагревательное устройство с автоматическим

регулированием температуры в рабочем пространстве.

Основными узлами электропечи являются:

 корпус (1);

 рабочая камера (2);

 дверь (3).

На лицевой стороне расположена ручка терморегулятора и светодиоды. Рабочая камера

обматывается изоляционным материалом 4 и алюминиевой фольгой. В ней установлены два

лотка 6, в которые укладываются прокаливаемые электроды. Рабочая камера нагревается

пятью трубчатыми электронагревателями 7 (2 сверху и 3 снизу) мощностью по 0,5 кВт

каждый. На верхней стенке рабочей камеры установлен патрубок для дренирования рабочего

пространства в камере. Панель управления включает в себя ручку терморегулятора 8 и два

светоиндикатора 9 («Сеть» и «Нагрев»). Заданная температура в электропечи поддерживается

с помощью терморегулятора, термочувствительный баллон которого находится под верхней

стенкой.

Принципиальная электрическая схема электропечи приведена на Рис.2.

В процессе приемо-сдаточных испытаний возможно незначительное обгорание

покрытия лицевой панели и дверки электропечи.

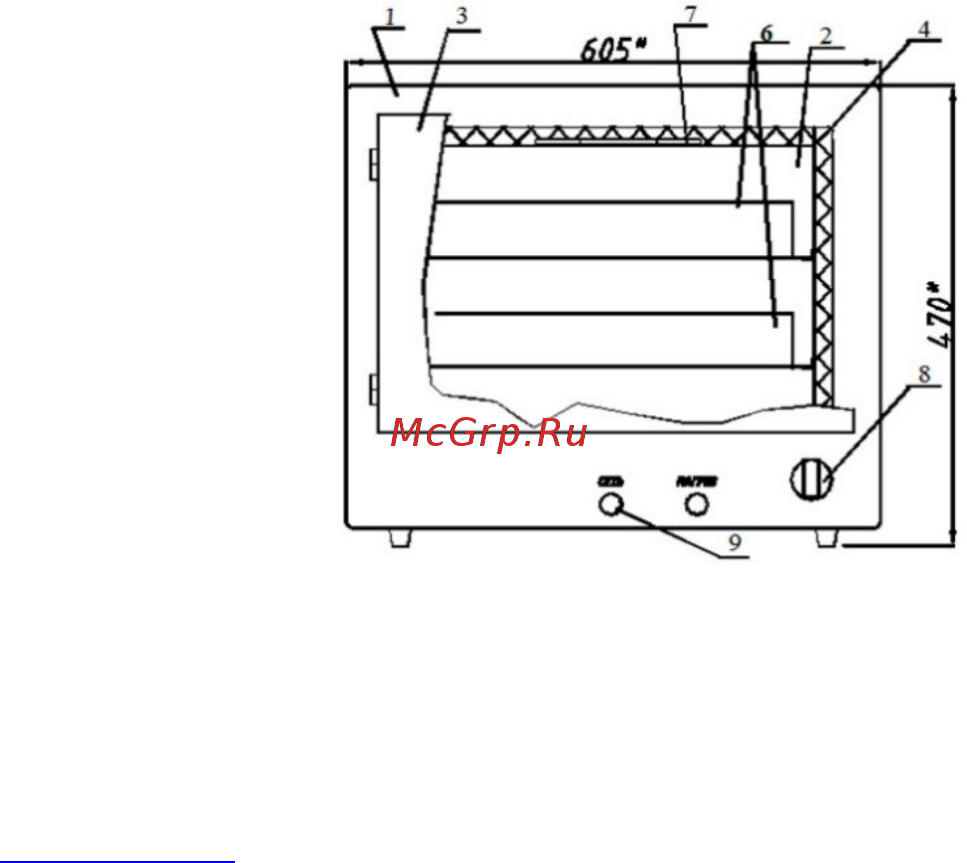

Рис. 1 - Устройство электропечи КЕДР ЭП-40
