6. Электрооборудование станка.

6.1.Общие сведения.

Электрооборудование станка подключается к трехфазной сети переменного тока

напряжением 380 В и частотой 50 Гц через вводной автомат в электрошкафу цеха с током

отсечки не менее 10 А. Основные параметры электрооборудования приведены в таблице 3.

Таблица 3.

№

Наименование

Кол

-во

Обозна

чение

Тип

Технические

характеристики

1.

Электродвигатель

1

М

АИР

3 кВт 1500мин

-1

2.

Пускатель магнитный

1

К1

ПМЛ 2100-18

Uкат.= 220 В

3.

Пост кнопочный

1

SB 1, SB2

ПКЕ 222-2М У2

4.

Разъём (вилка-розетка)

1

АЕ

РШ-30-0-В-А

ВШ-30-В-А

25 А / 380 В

5.

Трансформатор

понижающий

1

TU

ОСМ1-0,16У3

220В/ 11,5-12,5 В

6.

Предохранитель

1

FU

Автомат ВА 4729

6 А

7.

Реле тепловое

1

FP

РТТ 111 УХЛ 4

25 А

8.

Светильник станочный

1

HL

НКП-03У

24В

9.

Концевой выключатель

1

SB3

KZ-8111

5A

ПРИМЕЧАНИЕ:

Производитель оставляет за собой право изменения типа комплектующих при сохранении

технических характеристик не ниже приведенных в таблице 3.

6.2. Работа электрической схемы.

6.2.1. Схема электрическая принципиальная приведена на рисунке 3. При включении разъёма

АЕ напряжение подаётся на неподвижные контакты пускателя К1, на трансформатор

понижающий TU и через контакты кнопок «Стоп» на кнопку «Пуск». С трансформатора TU

напряжение через предохранитель FU подаётся на лампу HL.

При нажатии кнопки «Пуск» SB2 напряжение подаётся на катушку пускателя К1, контакты

К1.1… К1.3 замыкаются и подают напряжение на электродвигатель М. Одновременно

пускатель К1 встает на самоблокировку посредством контакта К1.4

При нажатии кнопки SB1 «Стоп» цепь управления пускателя размыкается и электродвигатель

останавливается. Также при срабатывании концевого выключателя SB3 цепь управления

пускателя размыкается и электродвигатель останавливается.

Защита двигателя М осуществляется тепловым реле FP.

При применении магнитного пускателя с катушкой на 220 В запитывание цепи управления

производится линейным напряжением 220 В.

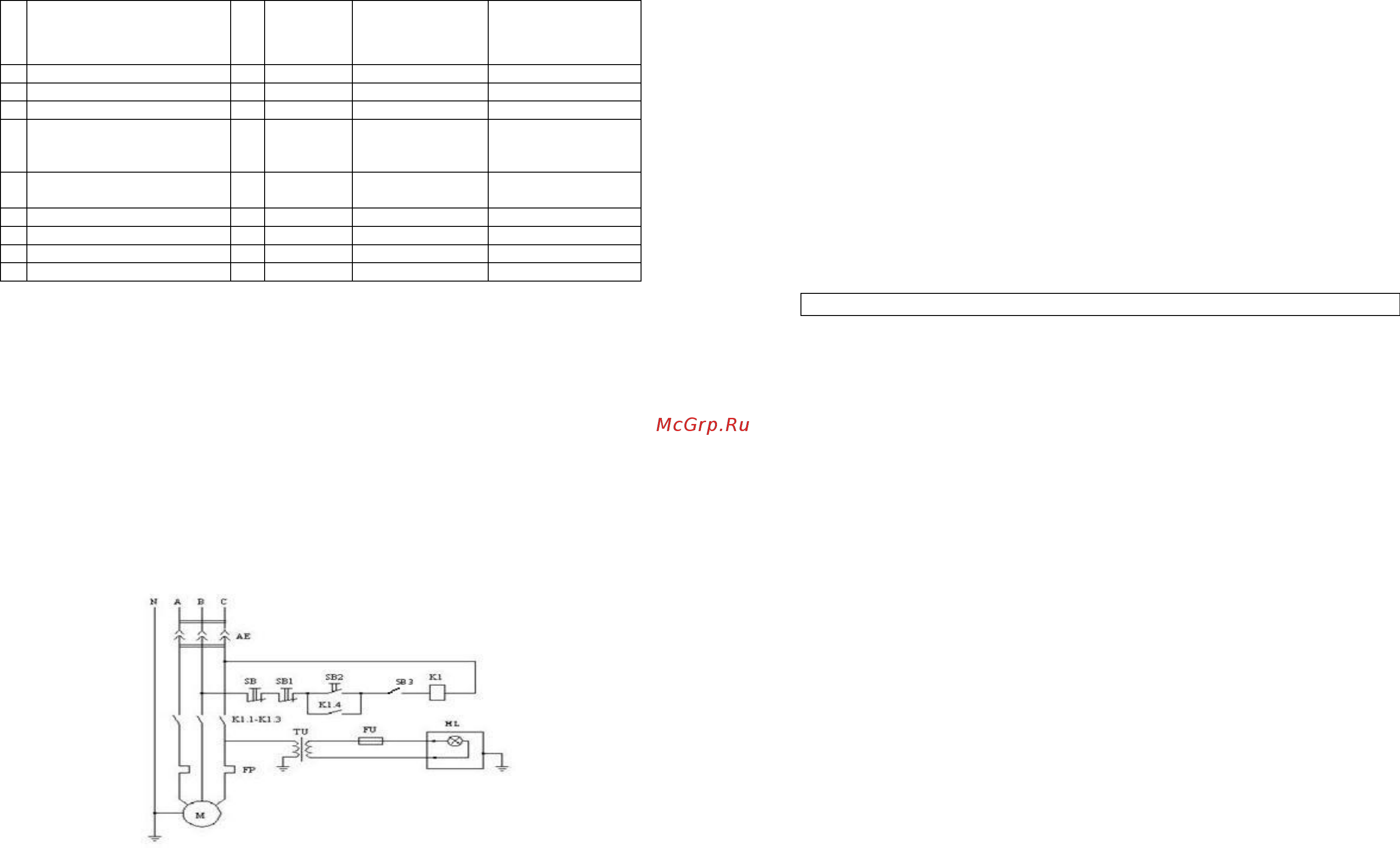

Рис. 3. Схема электрическая принципиальная.

Данная модель станка ТШ3-2 оборудована концевым выключателем модели см.таблицу 3,

который блокирует работу станка при поднятом защитном экране (рис.2 поз.11).

6

7. Техника безопасности.

7.1. При хранении, транспортировке и установке станка на месте эксплуатации необходимо

выполнять общие требования техники безопасности, действующие на предприятии-

потребителе станка.

7.2. Требования к обслуживающему персоналу:

7.2.1. К работе на станке допускаются лица, прошедшие общий инструктаж, инструктаж на

рабочем месте, обученные приемам работы на станке и изучившие паспорт станка.

7.2.2. При эксплуатации станка необходимо соблюдать все общие правила техники

безопасности.

7.3. Требования безопасности при подготовке станка к работе:

7.3.1. Корпус станка должен быть надежно присоединен через заземляющий проводник к

цеховому контуру заземления. Сопротивление цепи не более 4 Ом.

7.3.2. Шлифовальные круги должны быть испытаны и отбалансированы в сборе с

планшайбами. Установка кругов должна производиться специально выделенным и

проинструктированным рабочим. Перед началом работы необходимо осмотреть

шлифовальные круги и убедиться в их пригодности к работе (видимые трещины –

недопустимы), в наличии шайб-прокладок крепления шлифовальных кругов.

7.3.3. Для устранения незначительного радиального биения, вибрации, для правки рабочей

поверхности шлифовальных кругов следует применять специальный инструмент (шарошку).

7.3.4.Необходимо постоянно контролировать зазор между шлифовальным кругом 10 (рис.2)

и подручником 9, он должен быть не более 2мм.

7.3.5. Необходимо постоянно контролировать зазор между шлифовальным кругом и

металлическим экраном 12 (рис.2), он должен быть не более 6мм.

Поддерживайте необходимый зазор по мере износа круга

7.3.6. Следить за тем, чтобы износ обоих шлифовальных кругов был примерно одинаковым;

не допускать разности в диаметрах кругов более чем на 25%. Не производить обдирочные

работы на боковых поверхностях кругов.

7.3.7. К работе на вновь установленном круге можно приступать только после пятиминутной

обкатки на холостом ходу.

7.4. Требования безопасности при работе на станке.

7.4.1.Запрещается:

- работать на незаземленном станке, а также без защитных устройств, с неисправным

ограждением;

- работать с защитными экранами, светопропускная способность которых снижена более

чем на 15% от номинальной светопропускной способности материала, из которого они

изготовлены;

- работать при недостаточной освещенности рабочей зоны;

- работать на неисправном оборудовании;

- при работающем станке производить наладку и устранение неисправностей;

- загромождать проходы и проезды около станка заготовками и обработанными

изделиями;

- работать при таком износе круга, при котором невозможно отрегулировать зазор

перемещением подручника;

- работать на станке с явно выраженным биением круга (необходимо «шарошить» рабочую

поверхность круга или произвести балансировку п. 4.3.7;

- работать с зазором между шлифовальным кругом и подручниками более 2 мм.

7.4.2. Все работы по обслуживанию, ремонту и наладке производить при полной остановке

станка.

7.4.3. При работе на станке следует находиться в стороне от опасной зоны траектории

разлёта осколков при разрушении шлифовального круга.
