Proma SPC-900PA (25331711) [12/33] Суппорт и салазки

Содержание

• Spc 900ра 1
• Инструкция по использованию 1
• Станок 1
• Страница 1 1
• Универсальный токарный 1
• Es prohlaseni о shode 2
• Страница 2 2
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 3
• Назначение 3
• Содержание 3
• Содержание упаковки 3
• Страница 3 3
• Предупредительные таблички 4
• Расчетный уровень акустической мощности 1_ 84 25 дб 4
• Страница 4 4
• Технические данные 4
• Конструкция станка 5
• Рабочие места 5
• Страница 5 5
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 6
• Описание универсального токарного станка 6
• Страница 6 6
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 7
• Перевозка и монтаж 7
• Предупреждение 7
• Страница 7 7
• Установка станка 7
• Шаг отверстий в опорах станка 7
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 8
• Выравнивание станка 8
• Смазка станка 8
• Страница 8 8
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 9
• Натяжение клиновых ремней 9
• Регулировка станка и функции управления 9
• Смазки 9
• Страница 9 9
• Страница 10 10
• E2 e3 a2 e4 el c3 c4 a5 d5 b5 11
• В4 с4 сз с2 а4 02 е4 а2 е2 а2 аз а4 сз сз сз а5 в4 11
• Страница 11 11
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 12
• Закрепление патрона в шпинделе 12
• Страница 12 12
• Суппорт и салазки 12
• Страница 13 13
• O o o proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 14
• Регулировка крестообразных салазок 14
• Страница 14 14
• О о о proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 15
• Страница 15 15
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 16
• Опасность 16
• Предостережение 16
• Предупреждение 16
• Страница 16 16
• Уход за универсальным токарным станком 16
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 17
• Бабка 17
• Задняя 17
• Заменяемые 17
• Номе 17
• Номер 17
• Редуктор подачи 17
• Редуктор шпиндельной бабки 17
• Страница 17 17
• Суппорт 17
• Чертежи станка 17
• Шестерни 17
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 18
• Страница 18 18
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 19
• Страница 19 19
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 20
• Страница 20 20
• O o o proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 21
• Страница 21 21
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 22
• Страница 22 22
• Страница 23 23
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 24
• Страница 24 24
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 25
• Страница 25 25
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 26
• Страница 26 26
• Proma cz мелчаны 38 п и 518 01 г добрушка чешская республика 27
• Демонтаж и ликвидация 27
• Каталог деталей 27
• Принадлежности и аксессуары 27
• Страница 27 27
• Несоблюдение этих указаний может привести к повреждению станка или к лёгкому ранению 28
• Несоблюдение этих указаний может привести к серьёзному ранению или к значительному 28
• Несоблюдение этих указаний может привести к смертельному исходу 28
• Общие положения 28
• Общие правила техники безопасности 28
• Опасность 28
• Опасность предостережение предупреждение 28
• Основные позиции по безопасности 28
• Повреждению станка 28
• Предостережение 28
• Предупреждение призыв к осторожности 28
• Риома с2 мелчаны 38 п и 518 01 г добрушка 28
• Страница 28 28
• Мне вводите станок в эксплуатацию до тех пор пока не ознакомитесь с содержанием инструкции по обслуживанию 29
• Одежда и личная безопасность 29
• Правила техники безопасности для обслуживающего персонала 29
• Предостережение 29
• Предупреждение призыв к осторожности 29
• Риома с2 мелчаны 38 п и 518 01 г добрушка 29
• Страница 29 29
• Proma cz мелчаны 38 п и 518 01 г добрушка 30
• Инструментов 30
• Правила техники безопасности по закреплению обрабатывваемой детали и 30
• Предостережение 30
• Предупреждение призыв к осторожности 30
• Страница 30 30
• Рромд 31
• Страница 31 31
• Proma cz мелчаны 38 п и 518 01 г добрушка 32
• Гарантийные условия 32
• Страница 32 32
• Изделие 33
• Риома cz мелчаны 38 п и 518 01 г добрушка 33
• Рромд 33
• Страница 33 33
• Тип 33

Похожие устройства

• Proma SM-250E (25000021) Инструкция по эксплуатации
• Proma ROP-20/1000 (25373004) Инструкция по эксплуатации
• Proma ROP-15/1260 (25373124) Инструкция по эксплуатации
• Proma PPK-90U (25330745) Инструкция по эксплуатации
• Proma PPK-115U (25330743) Инструкция по эксплуатации
• Proma PPA-230L (26000230) Инструкция по эксплуатации
• Proma HOT-300 (25103000) Инструкция по эксплуатации
• Proma B-1832B/400 (25004032) Инструкция по эксплуатации
• Proma T-500J (65500000) Инструкция по эксплуатации
• Proma 25406145 Инструкция по эксплуатации
• Proma P-312 (25601312) Инструкция по эксплуатации
• Proma PKS-315S (25000315) Инструкция по эксплуатации
• Proma PKS-255L (25002325) Инструкция по эксплуатации
• Proma ML353G 10 Инструкция по эксплуатации
• Proma HP-400 (65900000) Инструкция по эксплуатации
• Proma CWM-210-5/220 Инструкция по эксплуатации
• Visprom PPK-230V (38801400) Инструкция по эксплуатации
• Visprom PPK-230G (38801100) Инструкция по эксплуатации
• Visprom B-1850FN/400 (39001600) Инструкция по эксплуатации
• Visprom B-1825G/400 (39000100) Инструкция по эксплуатации

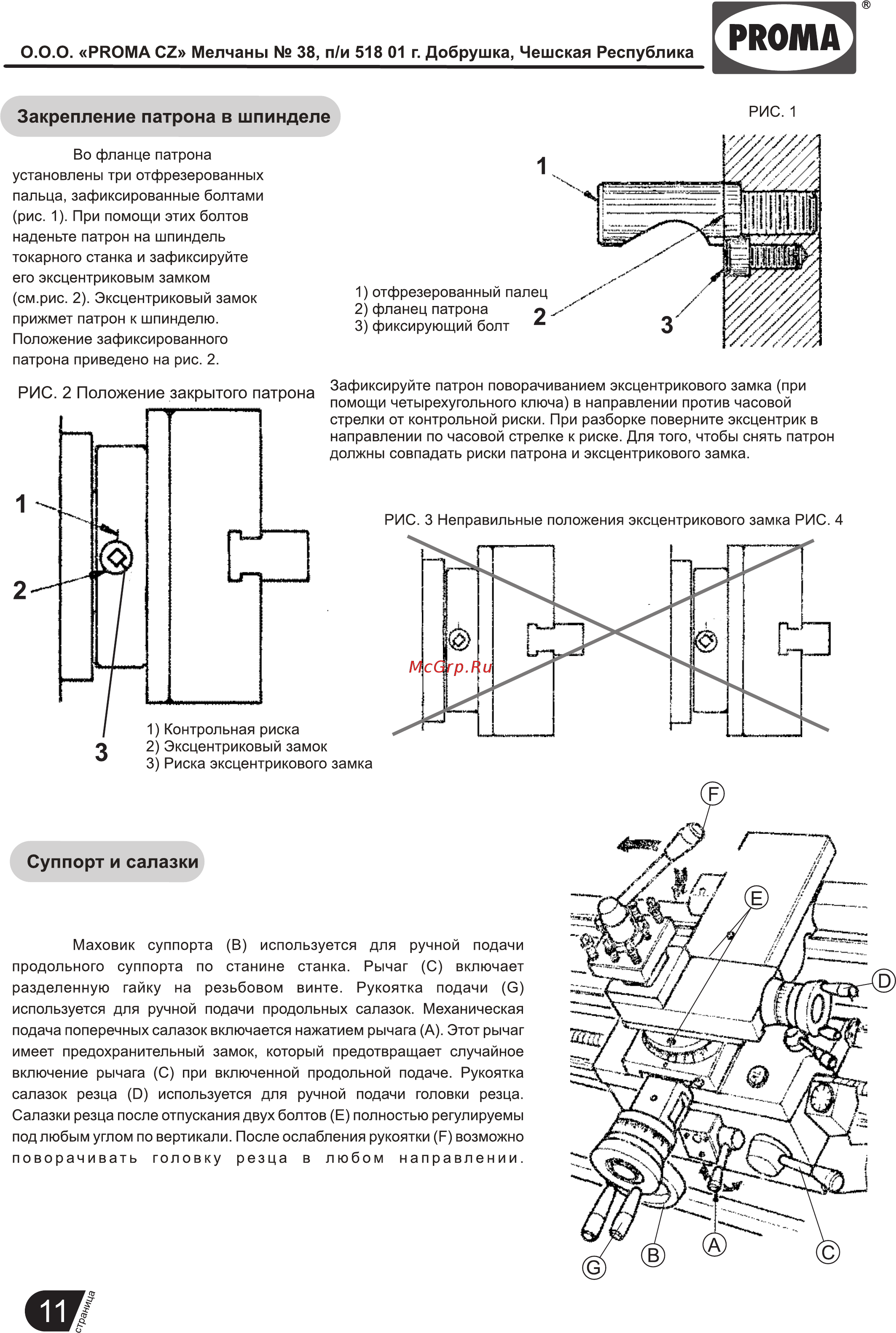

0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка Чешская Республика PROMA РИС 1 Закрепление патрона в шпинделе Во фланце патрона установлены три отфрезерованных пальца зафиксированные болтами рис 1 При помощи этих болтов наденьте патрон на шпиндель токарного станка и зафиксируйте его эксцентриковым замком см рис 2 Эксцентриковый замок прижмет патрон к шпинделю Положение зафиксированного патрона приведено на рис 2 Зафиксируйте патрон поворачиванием эксцентрикового замка при помощи четырехугольного ключа в направлении против часовой стрелки от контрольной риски При разборке поверните эксцентрик в направлении по часовой стрелке к риске Для того чтобы снять патрон должны совпадать риски патрона и эксцентрикового замка 2 Эксцентриковый замок 3 Риска эксцентрикового замка Суппорт и салазки Маховик суппорта В используется для ручной подачи продольного суппорта по станине станка Рычаг С включает разделенную гайку на резьбовом винте Рукоятка подачи С используется для ручной подачи продольных салазок Механическая подача поперечных салазок включается нажатием рычага А Этот рычаг имеет предохранительный замок который предотвращает случайное включение рычага С при включенной продольной подаче Рукоятка салазок резца Э используется для ручной подачи головки резца Салазки резца после отпускания двух болтов Е полностью регулируемы под любым углом по вертикали После ослабления рукоятки Р возможно поворачивать головку резца в любом направлении
