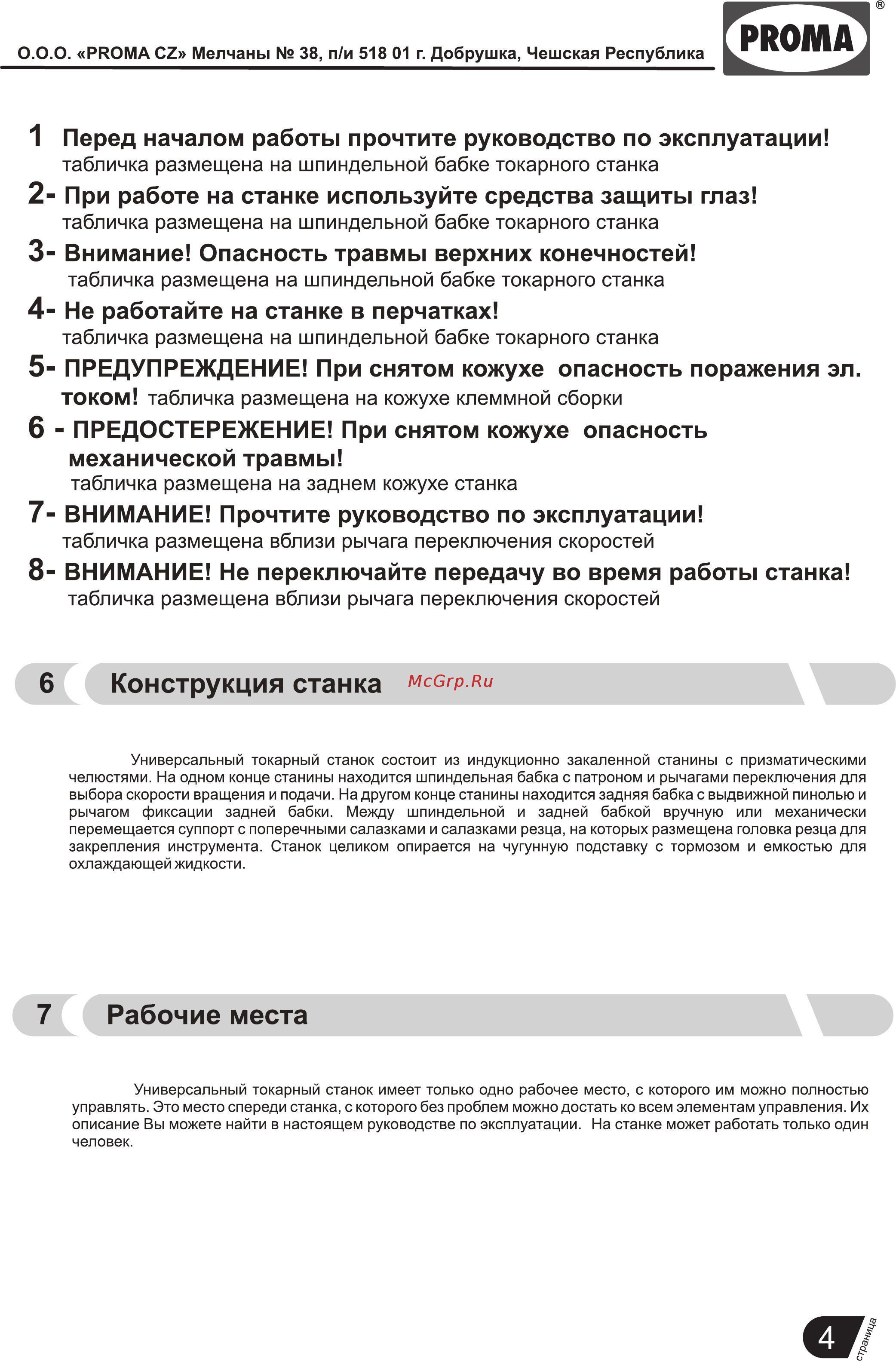

0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка Чешская Республика PROMA 1 Перед началом работы прочтите руководство по эксплуатации табличка размещена на шпиндельной бабке токарного станка 2 При работе на станке используйте средства защиты глаз табличка размещена на шпиндельной бабке токарного станка 3 Внимание Опасность травмы верхних конечностей табличка размещена на шпиндельной бабке токарного станка 4 Не работайте на станке в перчатках табличка размещена на шпиндельной бабке токарного станка 5 ПРЕДУПРЕЖДЕНИЕ При снятом кожухе опасность поражения эл током табличка размещена на кожухе клеммной сборки 6 ПРЕДОСТЕРЕЖЕНИЕ При снятом кожухе опасность механической травмы табличка размещена на заднем кожухе станка 7 ВНИМАНИЕ Прочтите руководство по эксплуатации табличка размещена вблизи рычага переключения скоростей 8 ВНИМАНИЕ Не переключайте передачу во время работы станка табличка размещена вблизи рычага переключения скоростей 6 Конструкция станка Универсальный токарный станок состоит из индукционно закаленной станины с призматическими челюстями На одном конце станины находится шпиндельная бабка с патроном и рычагами переключения для выбора скорости вращения и подачи На другом конце станины находится задняя бабка с выдвижной пинолью и рычагом фиксации задней бабки Между шпиндельной и задней бабкой вручную или механически перемещается суппорт с поперечными салазками и салазками резца на которых размещена головка резца для закрепления инструмента Станок целиком опирается на чугунную подставку с тормозом и емкостью для охлаждающей жидкости 7 Рабочие места Универсальный токарный станок имеет только одно рабочее место с которого им можно полностью управлять Это место спереди станка с которого без проблем можно достать ко всем элементам управления Их описание Вы можете найти в настоящем руководстве по эксплуатации На станке может работать только один человек
