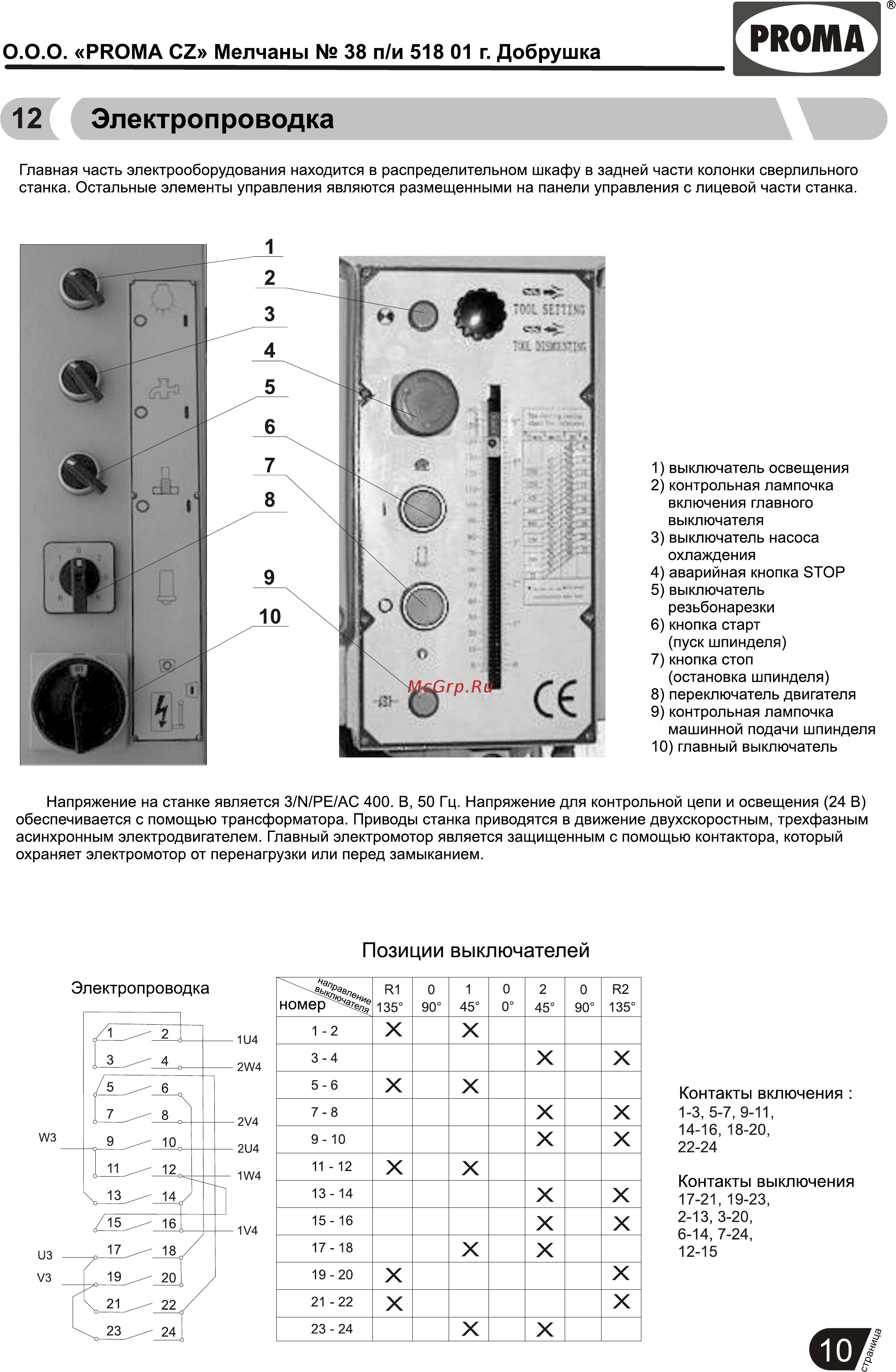

0 0 0 PROMA CZ Мелчаны 38 п и 518 01 г Добрушка 12 Электропроводка Главная часть электрооборудования находится в распределительном шкафу в задней части колонки сверлильного станка Остальные элементы управления являются размещенными на панели управления с лицевой части станка 1 выключатель освещения 2 контрольная лампочка включения главного выключателя 3 выключатель насоса охлаждения 4 аварийная кнопка STOP 5 выключатель резьбонарезки 6 кнопка старт пуск шпинделя 7 кнопка стоп остановка шпинделя 8 переключатель двигателя 9 контрольная лампочка машинной подачи шпинделя 10 главный выключатель Напряжение на станке является З М РЕ АС 400 В 50 Гц Напряжение для контрольной цепи и освещения 24 В обеспечивается с помощью трансформатора Приводы станка приводятся в движение двухскоростным трехфазным асинхронным электродвигателем Главный электромотор является защищенным с помощью контактора который охраняет электромотор от перенагрузки или перед замыканием Позиции выключателей Электропроводка 1 2 номе 45 1U4 2W4 1 2 5 6 7 7 8 9 Юс I 11 12 2V4 2U4 1W4 X 11 12 X 16 1V4 L 19 20 21 22 24 23 24 2 45 0 90 R2 135 X X X X X х X X X X х X Контакты включения X 15 16 19 20 0 0 х 9 10 х 17 18 L 1 45 13 14 1314 15 X 0 90 3 4 5 6 8 R1 135 х X X X X X 1 3 5 7 9 11 14 16 18 20 22 24 Контакты выключения 17 21 19 23 2 13 3 20 6 14 7 24 12 15
