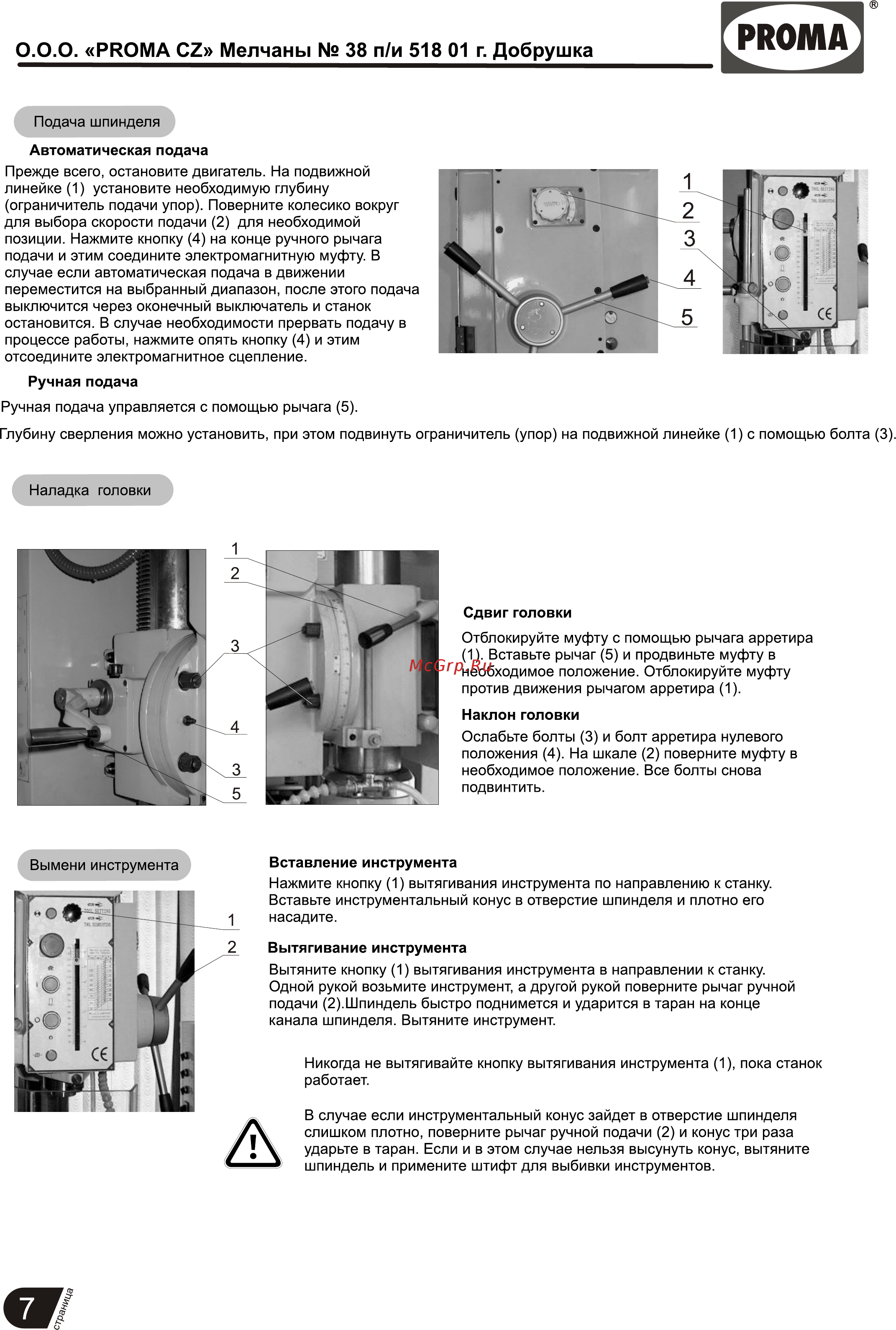

Proma B-1832B/400 (25004032) [8/26] Страница 8
![Proma B-1832B/400 (25004032) [8/26] Страница 8](/views2/1639711/page8/bg8.png)
Содержание
- В 1832в 400 1
- Инструкция по использованию 1
- С автоматической подачей 1
- Сверлильный станок 1
- Страница 1 1
- Declaration of conformity декларация о соответствии 2
- Es prohlaseni о shode 2
- Pavel dubsky product manager 2
- Proma cz мелчаны 38 п и 518 01 г добрушка 2
- V mélcanech dne 07 0 003 2
- Страница 2 2
- Proma cz мелчаны 38 п и 518 01 г добрушка 3
- Введение 3
- Содержание 3
- Содержание упаковки 3
- Страница 3 3
- Технические данные 3
- Параметры шума оборудования 4
- Предохранительные щитки 4
- Риома с2 мелчаны 38 п и 518 01 г добрушка 4
- Рромд 4
- Страница 4 4
- Цель применения 4
- Конструкция станка 5
- Страница 5 5
- Описание станка 6
- Перевозка и монтаж 6
- Риома с2 мелчаны 38 п и 518 01 г добрушка 6
- Рромд 6
- Страница 6 6
- Электродвигатель 2 коробка скоростей 3 панель управления 4 шпиндель сверлильного станка 5 предохранительное оргстекло 6 рычаги переключения скоростей 7 электрический шкаф 8 рычаг управления резьбонарезной 9 маховик подачи шпинделя 10 электрический шкаф 11 стойка сверлильного станка 12 основание сверлильного станка 6
- Обороты шпинделя 7
- Рромд 7
- Страница 7 7
- Управление станком 7
- Риома с2 мелчаны 38 п и 518 01 г добрушка 8
- Страница 8 8
- Proma cz мелчаны 38 п и 518 01 г добрушка 9
- Смазка станка 9
- Страница 9 9
- Proma cz мелчаны 38 п и 518 01 г добрушка 10
- Страница 10 10
- Таблица мест которые необходимо смазывать пресс масленкой 10
- Proma cz мелчаны 38 п и 518 01 г добрушка 11
- Позиции выключателей 11
- Страница 11 11
- Электропроводка 11
- Риома с2 мелчаны 38 п и 518 01 г добрушка 12
- Страница 12 12
- Риома с2 мелчаны 38 п и 518 01 г добрушка 13
- Страница 13 13
- Риома с2 мелчаны 38 п и 518 01 г добрушка 14
- Страница 14 14
- Уход за сверлильным станком 14
- Страница 15 15
- Чертеж станка 15
- Система передач червячной шестерни и зубчатого конька рис стр 4 16
- Страница 16 16
- Страница 17 17
- Страница 18 18
- Страница 19 19
- Замена жидкости охлаждения 20
- Перечень составных частей 20
- Разборка и ликвидация 20
- Риома с2 мелчаны 38 п и 518 01 г добрушка 20
- Страница 20 20
- Несоблюдение этих указаний может привести к повреждению станка или к лёгкому ранению 21
- Несоблюдение этих указаний может привести к серьёзному ранению или к значительному 21
- Несоблюдение этих указаний может привести к смертельному исходу 21
- Общие положения 21
- Опасность 21
- Опасность предостережение предупреждение 21
- Основные позиции по безопасности 21
- Повреждению станка 21
- Правила техники безопасности 21
- Предостережение 21
- Предупреждение призыв к осторожности 21
- Риома с2 мелчаны 38 п и 518 01 г добрушка 21
- Страница 21 21
- Мне вводите станок в эксплуатацию до тех пор пока не ознакомитесь с содержанием инструкции по обслуживанию 22
- Одежда и личная безопасность 22
- Правила техники безопасности для обслуживающего персонала 22
- Предостережение 22
- Предупреждение призыв к осторожности 22
- Риома с2 мелчаны 38 п и 518 01 г добрушка 22
- Страница 22 22
- Proma cz мелчаны 38 п и 518 01 г добрушка 23
- Инструментов 23
- Правила техники безопасности по закреплению обрабатывваемой детали и 23
- Предостережение 23
- Предупреждение призыв к осторожности 23
- Страница 23 23
- Рромд 24
- Страница 24 24
- Proma cz мелчаны 38 п и 518 01 г добрушка 25
- Гарантийные условия 25
- Страница 25 25
- Изделие 26
- Риома cz мелчаны 38 п и 518 01 г добрушка 26
- Рромд 26
- Страница 26 26
- Тип 26
Похожие устройства
- Proma T-500J (65500000) Инструкция по эксплуатации
- Proma 25406145 Инструкция по эксплуатации
- Proma P-312 (25601312) Инструкция по эксплуатации
- Proma PKS-315S (25000315) Инструкция по эксплуатации
- Proma PKS-255L (25002325) Инструкция по эксплуатации
- Proma ML353G 10 Инструкция по эксплуатации
- Proma HP-400 (65900000) Инструкция по эксплуатации
- Proma CWM-210-5/220 Инструкция по эксплуатации
- Visprom PPK-230V (38801400) Инструкция по эксплуатации
- Visprom PPK-230G (38801100) Инструкция по эксплуатации
- Visprom B-1850FN/400 (39001600) Инструкция по эксплуатации
- Visprom B-1825G/400 (39000100) Инструкция по эксплуатации
- Кедр БЖО-9л (8004934) Инструкция по эксплуатации
- Zanussi ZFF-701 Инструкция по эксплуатации
- Ensto ECO10FJ Инструкция по эксплуатации
- Ensto ECO16FRJ Инструкция по эксплуатации
- Euro-lift МТМ-5.4 11157 Инструкция по эксплуатации
- Euro-lift VS-500 5140 Инструкция по эксплуатации
- Euro-lift WH12-15 11331 Инструкция по эксплуатации
- Euro-lift WH25-20А 15594 Инструкция по эксплуатации
0 0 0 РИОМА С2 Мелчаны 38 п и 518 01 г Добрушка Подача шпинделя Автоматическая подача Прежде всего остановите двигатель На подвижной линейке 1 установите необходимую глубину ограничитель подачи упор Поверните колесико вокруг для выбора скорости подачи 2 для необходимой позиции Нажмите кнопку 4 на конце ручного рычага подачи и этим соедините электромагнитную муфту В случае если автоматическая подача в движении переместится на выбранный диапазон после этого подача выключится через оконечный выключатель и станок остановится В случае необходимости прервать подачу в процессе работы нажмите опять кнопку 4 и этим отсоедините электромагнитное сцепление Ручная подача Ручная подача управляется с помощью рычага 5 Глубину сверления можно установить при этом подвинуть ограничитель упор на подвижной линейке 1 с помощью болта 3 Наладка головки Сдвиг головки Отблокируйте муфту с помощью рычага арретира 1 Вставьте рычаг 5 и продвиньте муфту в необходимое положение Отблокируйте муфту против движения рычагом арретира 1 Наклон головки Ослабьте болты 3 и болт арретира нулевого положения 4 На шкале 2 поверните муфту в необходимое положение Все болты снова подвинтить Вымени инструмента Вставление инструмента Нажмите кнопку 1 вытягивания инструмента по направлению к станку Вставьте инструментальный конус в отверстие шпинделя и плотно его насадите Вытягивание инструмента Вытяните кнопку 1 вытягивания инструмента в направлении к станку Одной рукой возьмите инструмент а другой рукой поверните рычаг ручной подачи 2 Шпиндель быстро поднимется и ударится в таран на конце канала шпинделя Вытяните инструмент Никогда не вытягивайте кнопку вытягивания инструмента 1 пока станок работает В случае если инструментальный конус зайдет в отверстие шпинделя слишком плотно поверните рычаг ручной подачи 2 и конус три раза ударьте в таран Если и в этом случае нельзя высунуть конус вытяните шпиндель и примените штифт для выбивки инструментов
