Регулировка давления пружины на верхнюю часть подшипника прижимного ролика
осуществляется на заводе. Во время использования станка пользователь может его
отрегулировать. Левая резьбовая гайка может усилить
пружину, когда правая резьбовая гайка в свою очередь
ослабляет пружину (см. рисунок C).
4. Регулировка смещения приемного и прижимного
роликов вверх и вниз
Обычно регулировка положения подшипников
приемного и прижимного роликов осуществляется на
заводе. Если оказывается, что подшипники с правой и
левой стороны установлены не ровно или неправильно,
то пользователь может ослабить четыре крепежные
гайки, находящиеся под подшипником. Для этого
отвинтите эти четыре регулируемых болта, до той
степени пока внешний диаметр приемного и прижимного роликов над уровнем ножевого вала
не будет равен 1 мм. А затем, после регулировки, затяните те четыре крепежные гайки. (см.
рисунок D)
5. Регулировка сдвига опорного ролика рабочего стола вверх и вниз
A. Регулировка сдвига опорного ролика рабочего стола вверх и вниз осуществляется на
заводе. Для совершения регулировки пользователь может ослабить четыре крепежные гайки,
находящиеся под рабочим столом, и отвинтить четыре регулируемых болта, для изменения
наружного диаметра опорного ролика над уровнем стола 0,01~0,2 мм. Затем, после
регулировки, необходимо закрутить те четыре крепежные гайки. (см. рисунок D)
B. Сохранение параллельности между рабочим столом и ножевым валом
Рабочий стол и ножевой вал установлены параллельно. Пользователь может ослабить две
крепежные гайки на винтовой станине и, поворачивая влево или вправо, настроить высоту
стола. После регулировки необходимо затянуть крепежные болты.
6. Регулировка сдвига (ножевого вала) по отношению к тормозу и прижимному ролику.
Регулировка сдвига ножевого вала по отношению к тормозу и прижимному ролику
осуществляется на заводе. Для повторной регулировки тормоза пользователь может
Крепежная гайка
Болт, регулирующий высоту
Болт, регулирующий давление

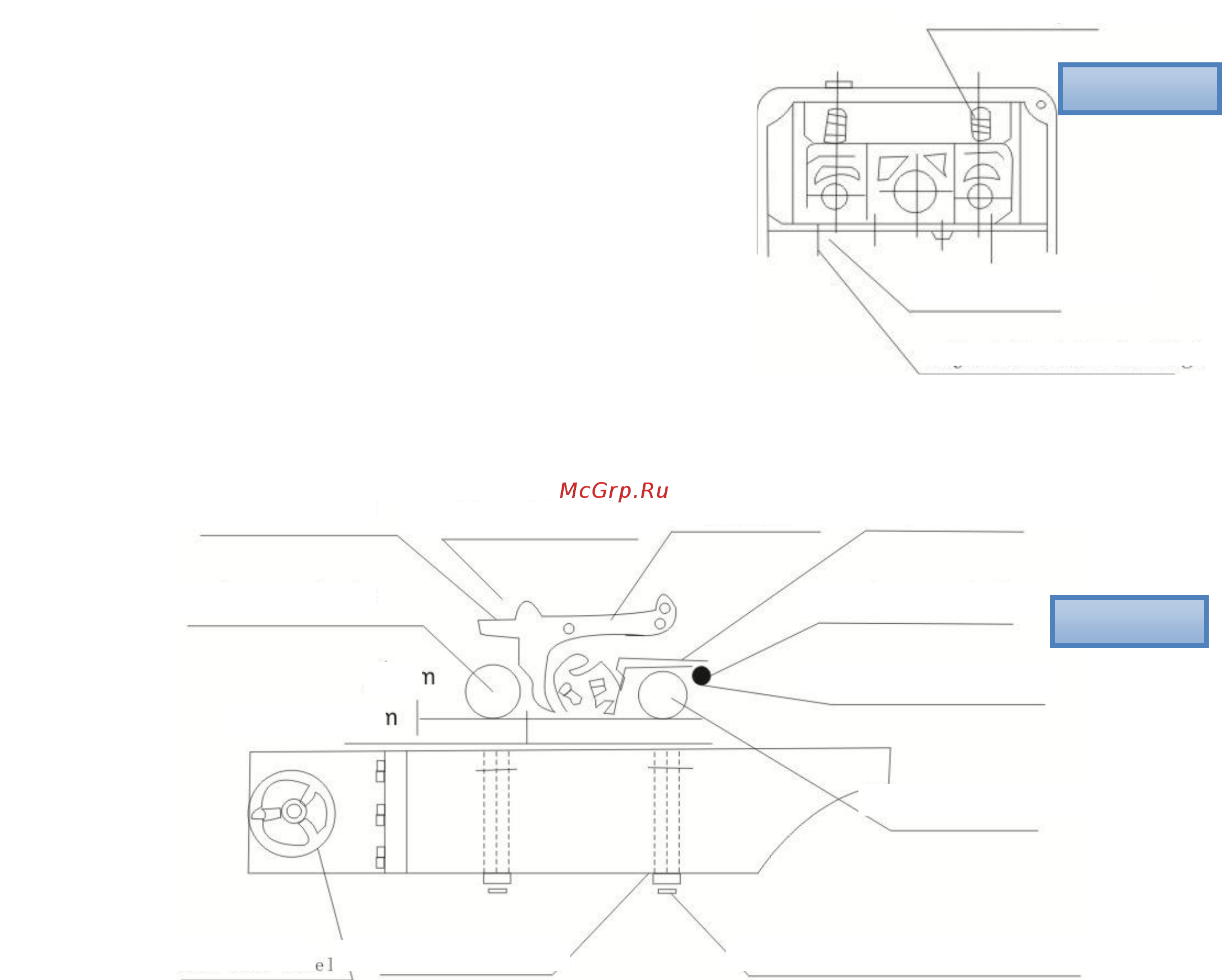

Рисунок C
Рисунок D
Крепежная гайка
Крепежный болт
Регулируемый болт
Тормоз
Механизм противодавления
Крепежный болт
Регулируемый болт
Крепежная гайка
Прижимный ролик
Подъемный маховик
Регулируемый болт подъема ролика
мм
0,1 – 0,2 мм
