VI Регулировка фуговального станка

1. Регулировка смещения вверх и вниз по толщине заготовки

Перед регулировкой положения рабочего стола, сначала необходимо ослабить зажим,

находящейся на тыльной стороне маховика, чтобы установить рабочий стол в необходимое

положение, а потом затянуть его, чтобы во время регулировки сохранить положение для

обрезания заготовка по установленной ширине. Также необходимо проверить индекс на

рабочем столе и отметить на шкале основы размера, на правой стенке. Итак, настройка

толщины заготовки закончена и соответствует ее толщине.

Наконец, после проверки резки и осмотра заготовки, затяните зажим. Поле проделанных

шагов толщина большинства заготовков будет одинаковой.

2. Заточка и замена ножа

После определенного времени использования, изношенный нож необходимо заточить или

заменить.

Шаги замены следующие:

(1) Поднимите тормоз и, используя гаечные ключи, ослабьте крепежный болт на зажимной

планке, достаньте нож для заточки или замены.

(2) Настройка и регулировка фуговального ножа.

A. Выровняйте и зафиксируйте оба конца ножевого механизма, затем отрегулируйте четыре

регулируемых болта, чтобы они находились в одинаковом положении (± 1мм). (см. рисунок

B. Разместите две пружины в зажимы на нижней части

паза ножа.

C. Поместите фуговальный нож и зажимную планку в

паз ножа. Эластичность двух пружин позволят ножу и

режущей кромке попасть на дуговую поверхность

ножевого механизма. После этого затяните крепежный

болт зажимной планки.

D. Сначала установите один нож, затем другой нож,

при этом удерживайте все ножи в одинаковом

положении. В конце, во избежание выпадения ножа,

что может привести к поломке механизма, проверьте

натяжение всех болтов зажимной планки.

3. Регулировка опорного давления прижимного ролика

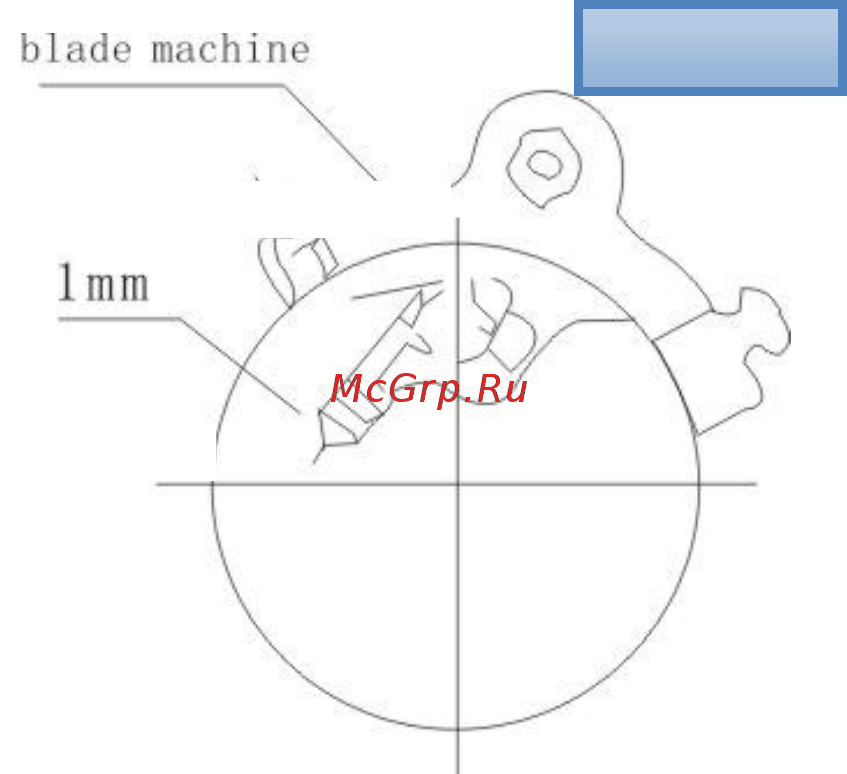

Режущий механизм

1 мм

Рисунок B
