О.О.О. «PROMA CZ» Мелчаны № 38 п/и 518 01 г. Добрушка

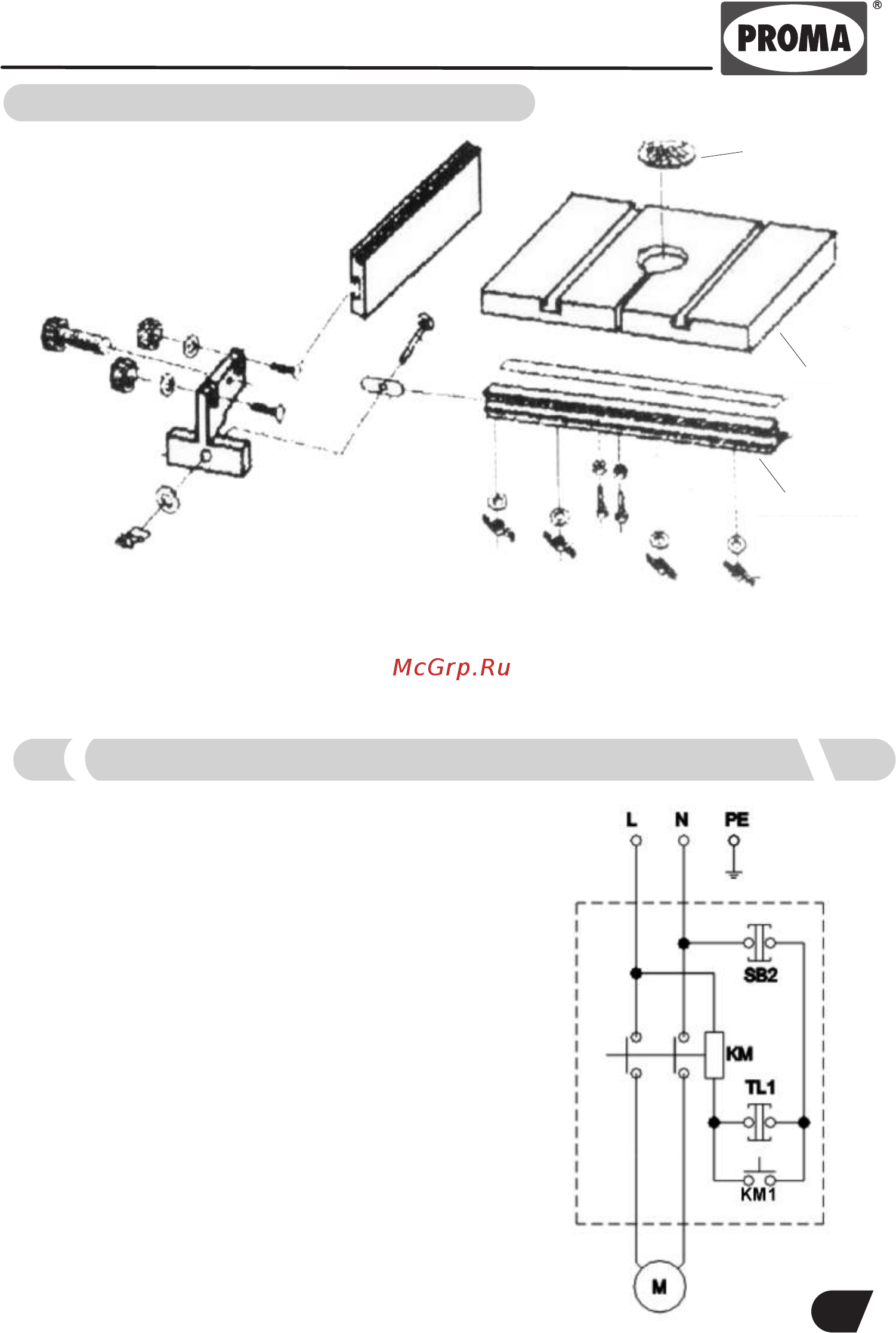

Комплектовка и сборка приложенной линейки

1. Пластмассовая прокладка

2. Рабочий стол

3. Направляющая планка

со шкалой

13 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА И ЕЁ УПРАВЛЕНИЕ

Электрическая система соединена

согласно нижеприведенной схеме.

Напряжение 1N/PE AC 230 в, 50 гц

Защита 10 а

L ....................фазные провода

N ....................средний провод

PE ..................защитный провод

SВ2.................кнопка «СТОП»

ТL1 .................кнопка «СТАРТ»

KМ1 ................контактор

КM ...................реле контактора

M......................двигатель

После комплектовки линейки прикрепим направляющую планку со шкалой к

рабочему столу посредством болтов с крыльчатой головкой.

Пластмассовая прокладка имеет приспособленный шлиц для резки

под углом. Скос с одной стороны обеспечивает, чтобы при наклоне стола пильная

лента не попадала в уже упомянутые пластмассовые прокладки.
