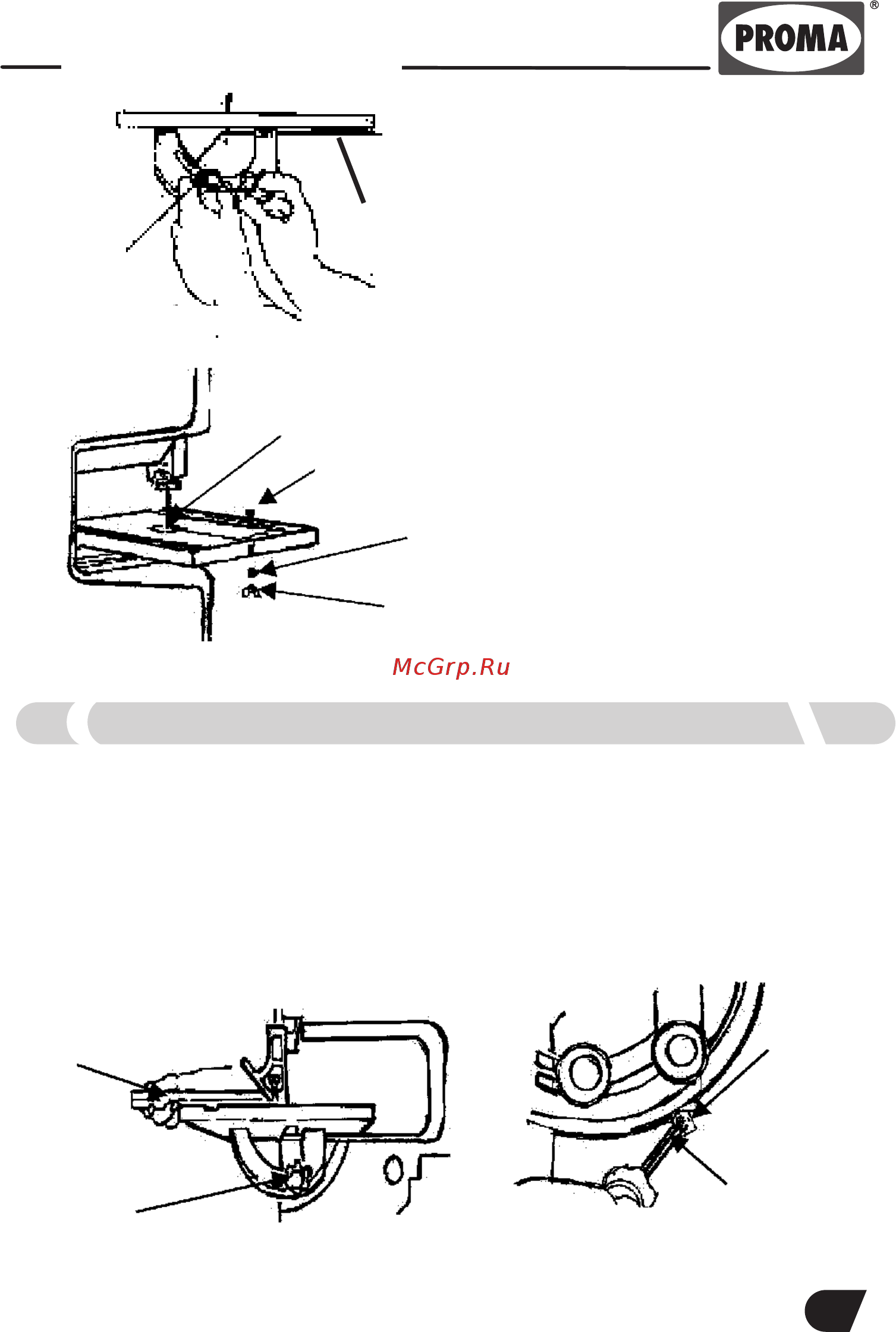

Насаженный комплект

притянем посредством болта люльки. В

месте, обозначенном «А», должен быть

болт с данной резьбой и контргайка для

наладки перпендикулярности стола.

У ленточной пилы РР 250 необходимо

примонтировать блокирующий винт в

шлиц стола, чтобы пильная лента в

случае аварии не подвергла опасности

обслуживающий персонал

1. Пильная лента

2. Болт

3. Прокладка

4. Гайка

Болты

люльки

11 Наладка

Наладка рабочего стола ленточной пилы.

1) Приложим угольник к пильной ленте и выравняем рабочую доску. Потом

подтянем болт люльки и произведём установку упорного болта стола (стр. 7, рис. 3)

таким образом, чтобы был ограничен имеющийся зазор между столом и станком.

2) Ослабим стрелку направления и повернём её на уже наглядно

изображённую шкалу.

Наугольник

Болт

люльки

Отвёртка

Стрелка

направления
