3

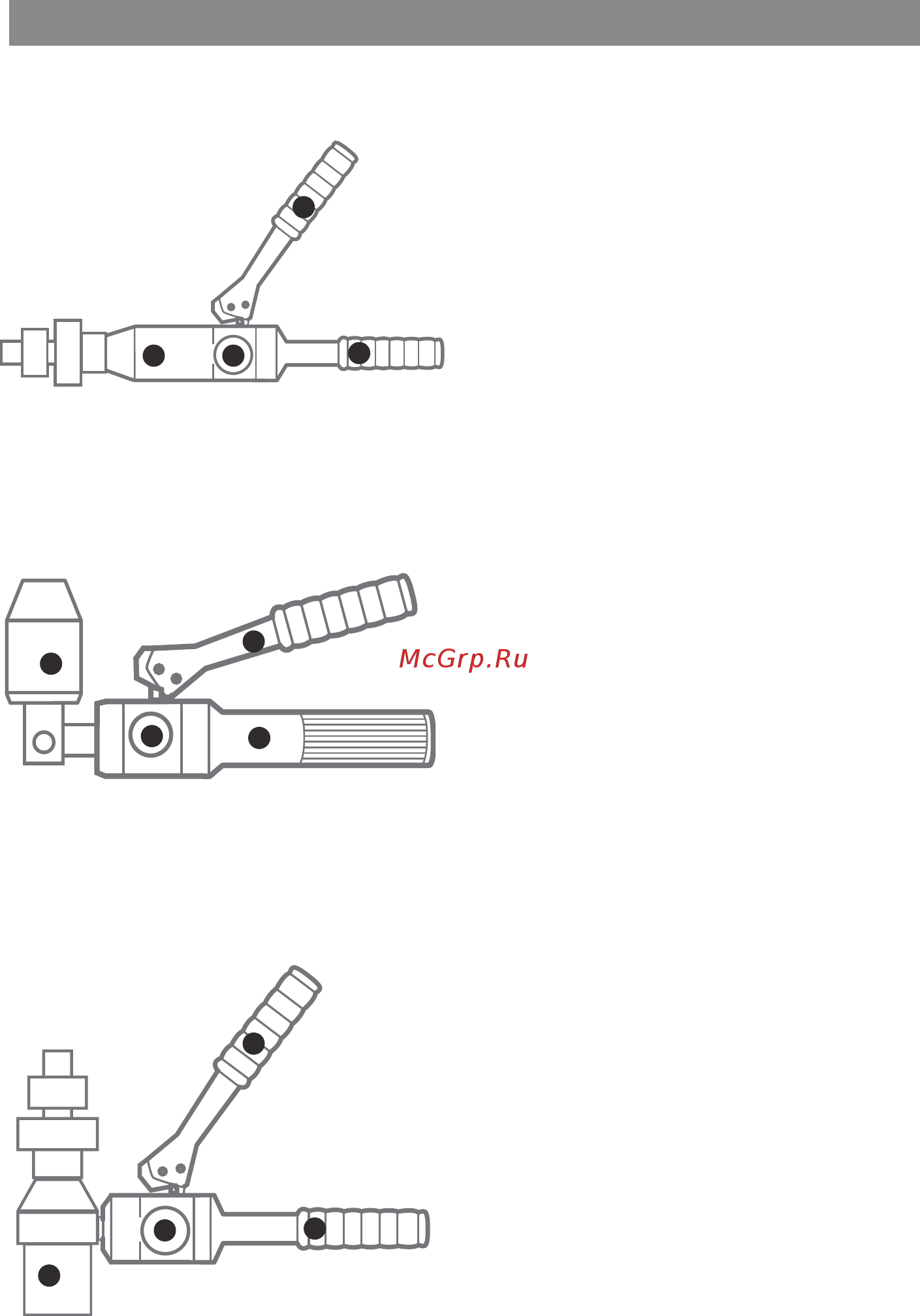

Пресс ПГРО-60А имеет прямую компанов-
ку. Рабочая голова является продолжением
корпуса инструмента
Пресс ПГРОп-60А имеет поворотную
рабочую голову в пределах 180° относи-
тельно корпуса инструмента в одной пло-
скости
Пресс ПГРОу-60А имеет угловую компа-
новку. Рабочая голова расположена под
углом 90° относительно корпуса инстру-
мента и имеет возможность вращения на
360° вокруг центральной оси
Устройство, принцип и порядок работы
Прессы гидравлические для пробивки
отверстий ПГРО-60А, ПГРОп-60А, ПГРОу-
60А состоят из рабочей головы, встроен-
ного плунжерного насоса, резиновой емко-
сти для масла, встроенной в полость непод-
вижной рукоятки, дроссельного винта для
сброса давления, подвижной рукоятки.
Рабочая голова состоит из гидроцилиндра,
поршня с резиновыми и второпластовыми
уплотнениями и возвратной пружины. Шток
рабочей головы имеет внутреннее резь-
бовое отверстие для установки шпильки,
на которой располагается опорная втулка
и перфоформа, состоящая из матрицы и
пуансона.
Матрица свободно устанавливается на
шпильку поверх опорной втулки, а пуан-
сон устанавливается по резьбе на конце
шпильки, таким образом матрица и пуансон
устанавливаются соосно друг другу через
пробиваемый стальной лист.
Встроенный плунжерный насос нагнетает
рабочую жидкость в гидроцилиндр инстру-
мента, перемещая поршень внутрь рабо-
чей головы, при этом пуансон, установлен-
ный на шпильке, перемещается в сторону
матрицы и, проходя через стальной лист,
входит в сопряжение с матрицей, высекая
отверстие.
1 2
3
4
1
2
3
4
1
2
3
4
1 - Рабочая голова
2 - Винт сброса давления
3 - Подвижная рукоятка
4- Неподвижная рукоятка
