5
Во время подготовки инструмента к эксплуатации убедитесь, что
используемое гидравлическое масло соответствует температуре
окружающей среды в месте проведения работы. Проверьте наличие и
уровень масла в резервуаре инструмента
Подготовка к работе

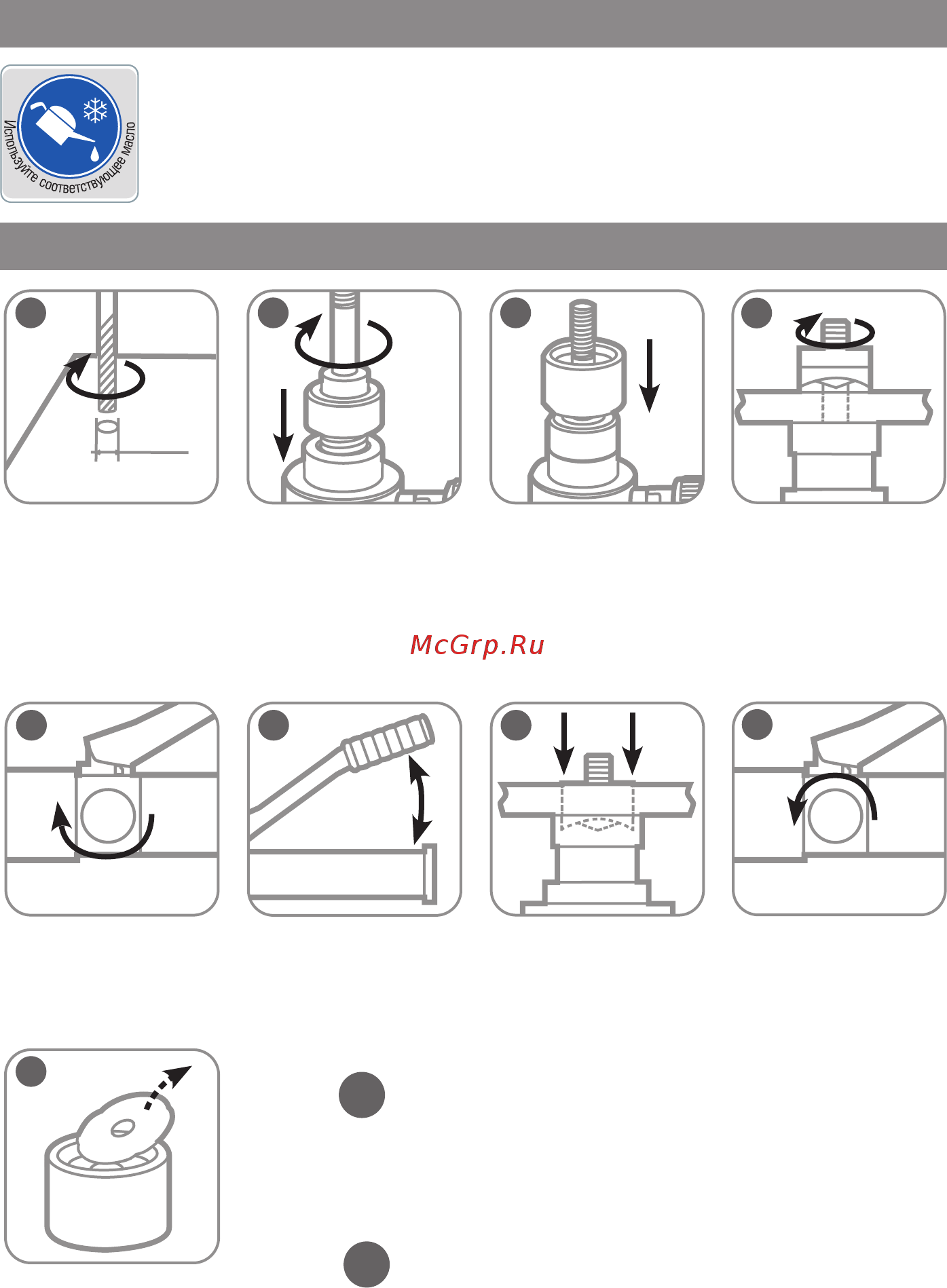

Пробивка отверстия диаметром 16,2; 18,6; 20,5; 22,5; 25,4 мм
!
В момент когда отверстие пробито, прекратите
нагнетать давление - это может привести к вре-
занию пуансона в матрицу и повреждению режу-
щих кромок пуансона. Не превышайте техниче-
ские возможности инструмента.
4
11,0
321
5 6
7
8
9
Просверлите в листе
направляющее
отверстие, совпа-
дающее с центром
пробиваемого, диа-
метром 11,0 мм
Поверните винт
сброса давления
помпы в положение
«Закрыть»
Демонтируйте пуан-
сон и матрицу.
Удалите из матрицы
отходы пробиваемо-
го материала
Работая рукоят-
кой помпы, создайте
давление в гидроци-
линдре
Пробейте отверстие
в листе
Для сброса давле-
ния поверните винт
сброса давления
помпы в положение
«Открыть»
Закрутите ступенча-
тую шпильку в шток
поршня. На шпильку
установите опорную
втулку
Поверх опорной
втулки установите
матрицу
Вставьте шпильку в
направляющее отвер-
стие в листе, установи-
те пуансон по резьбе до
упора. Лист располо-
жите между матрицей и
пуансоном без зазора
!
Не превышайте максимально возможную тол-
щину стального листа. Это приведет к поломке
оборудования!
