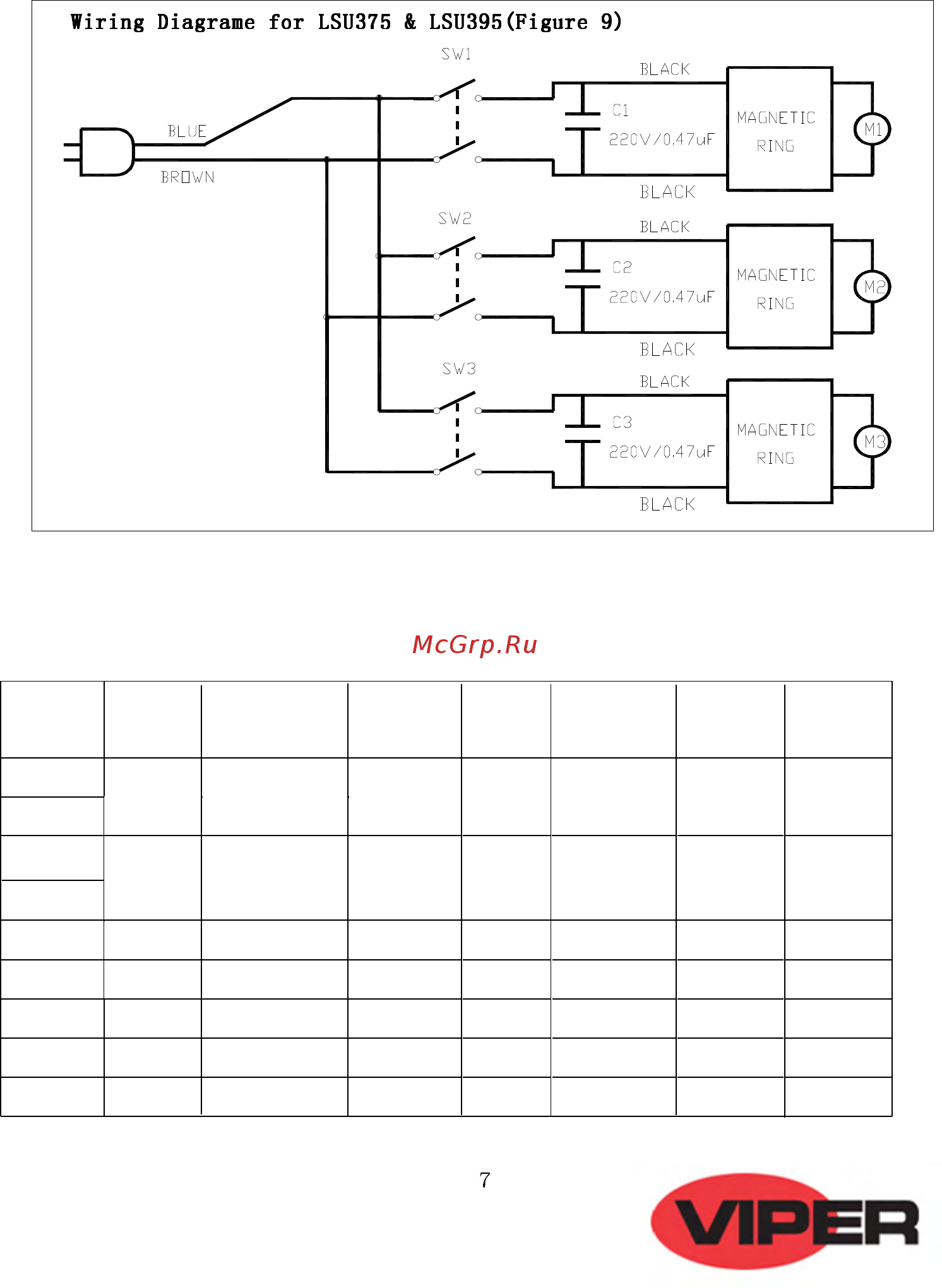

Viper LSU135-EU (50000110) [7/72] Wiring diagrams for lsu375 ft lsu395 figure 9
![Viper LSU135-EU (50000110) [7/72] Wiring diagrams for lsu375 ft lsu395 figure 9](/views2/1640575/page7/bg7.png)
Product Specification Parameter (Form 1)
Model
No.
Capacity
(L)
Voltage (V) Frequency
(Hz)
Power(
W)
Vacuum
(mmH2O)
Air Flow
(ltr/min)
Noise
(dBA)
LSU135
LSU155
LSU255 55 220~240V 50/60 2000 2005 3115 78
LSU275 75 220~240V 50/60 2000 2005 3115 78
LSU295 95 220~240V 50/60 2000 2005 3115 78
LSU375 75 220~240V 50/60 3000 2020 3540 79
LSU395 95 220~240V 50/60 3000 2020 3540 79
LSU135 -SK
LSU155 -SK
55 220~240V 50/60 1000 1923 2152 74
35 220~240V 50/60 1000 1840 1869 74
