Liebherr ICUNS 3023-20 [5/14] Изменение направления открывания дверей

Избегайте установки устройства в зоне попадания

прямых солнечных лучей, рядом с плитой, системой

отопления и другими аналогичными приборами.

Не устанавливайте устройство без помощника.

Помещение для установки устройства согласно стан-

дарту EN 378 должно на каждые 8 г хладагента R 600a

иметь объем 1 м

. Если помещение для установки

устройства слишком мало, то в случае протечки в

контуре хладагента может образоваться легковоспла-

меняющаяся газовоздушная смесь. Данные о количе-

стве хладагента имеются на заводской табличке внутри

устройства.

Устройство разрешается устанавливать только в устой-

чиво расположенную мебель.

В обязательном порядке соблюдайте сечения венти-

ляции:

•

Глубина вентиляционного проема в задней стенке

мебели должна быть не менее 38 мм.

•

Сечение вентиляционного проема в нижней части

мебели и по бокам вверху должно быть не менее

200 см

•

В основном действует следующее: чем больше

площадь вентиляционного отверстия, тем меньше

электроэнергии потребляет устройство при работе.

Снимите соединительный кабель с задней стороны

устройства. При этом необходимо удалить держатель

кабеля, иначе возникнет вибрационный шум!

После установки:

Снимите защитную пленку с декоративных планок и

передних стенок выдвижных ящиков.

Удалите все детали, защищавшие устройство при пере-

возке.

Упаковку утилизируйте надлежащим образом (см. 4.5) .

Указание

Очистите устройство (см. 6.3) .

Если устройство установлено в очень влажном поме-

щении, то на внешней его стороне может образоваться

конденсат.

Всегда следите за хорошим притоком и оттоком

воздуха на месте установки.

4.3 Изменение направления откры-

вания дверей

Убедитесь, что подготовлен следующий инструмент:

Ножницы

Аккумуляторный шуруповерт

Отвертка Torx 15, 20, 25, 30

Вдвиньте устройство на 2/3 в нишу.

Извлеките сетевую вилку.

Откройте дверь.

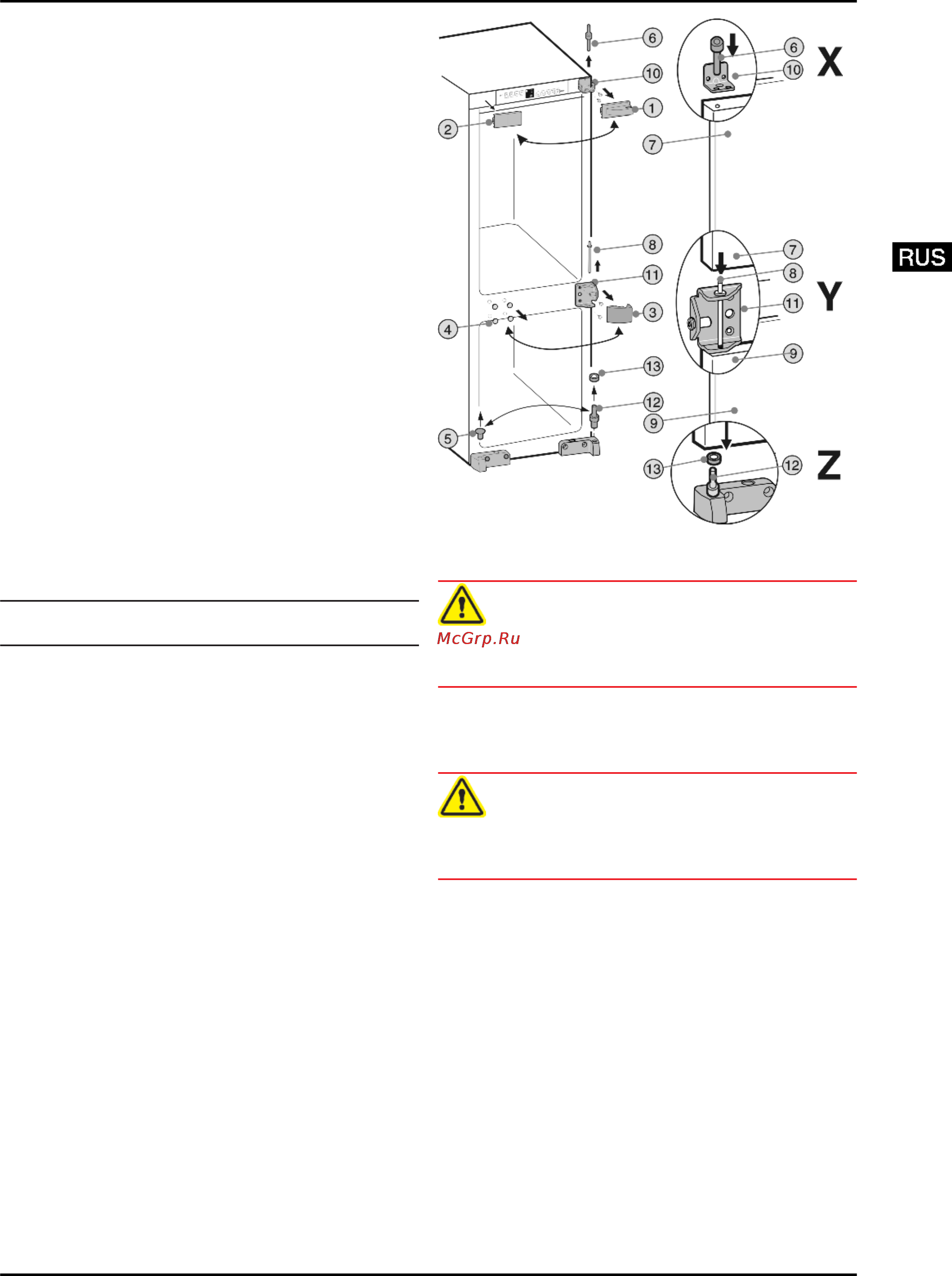

Fig. 3

Снимите закрывающие элементы

Fig. 3 (1,2,3,4,5)

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Выкрутите верхний опорный винт

Fig. 3 (6)

из дверцы

холодильного отделения

Fig. 3 (7)

Слегка наклоните дверь холодильного отделения

Fig. 3 (7)

вперед и снимите, приподняв вверх.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

Следует хорошо держать дверь.

Устанавливайте дверь осторожно.

Извлеките средний опорный палец

Fig. 3 (8)

Снимите дверь морозильного отделения

Fig. 3 (9)

Отвинтите верхний опорный кронштейн

Fig. 3 (10)

средний опорный кронштейн

Fig. 3 (11)

и привинтите их

с противоположной стороны теми же винтами (с

моментом 4 Нм).

Переставьте на другую сторону нижний опорный винт

Fig. 3 (12)

с шайбой

Fig. 3 (13)

Наденьте дверь морозильного отделения снизу на

опорный винт

Fig. 3 (12)

и шайбу

Fig. 3 (13)

. Деталь Z

Вставьте средний опорный винт

Fig. 3 (8)

через средний

опорный кронштейн

Fig. 3 (11)

в дверцу. Деталь Y

Насадите дверь холодильного отделения на опорный

болт посередине

Fig. 3 (8)

. Деталь Y

Вставьте верхний опорный палец

Fig. 3 (6)

через

внешнее отверстие в опорном кронштейне

Fig. 3 (10)

опору двери холодильного отделения

Fig. 3 (7)

и завин-

тите его (с моментом 4 Нм). Деталь X

Снова установите с противоположной стороны детали

крышки

Fig. 3 (1,2,3,4,5)

, повернув их на 180° градусов.

Ввод в работу
