Liebherr ICUNS 3023-20 [6/14] Монтаж устройства

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

Закрутите опорные кронштейны/пальцы (с моментом

4 Нм).

Проверить все болты и при необходимости подтянуть.

4.4 Установка

Все крепежные детали входят в комплект устройства.

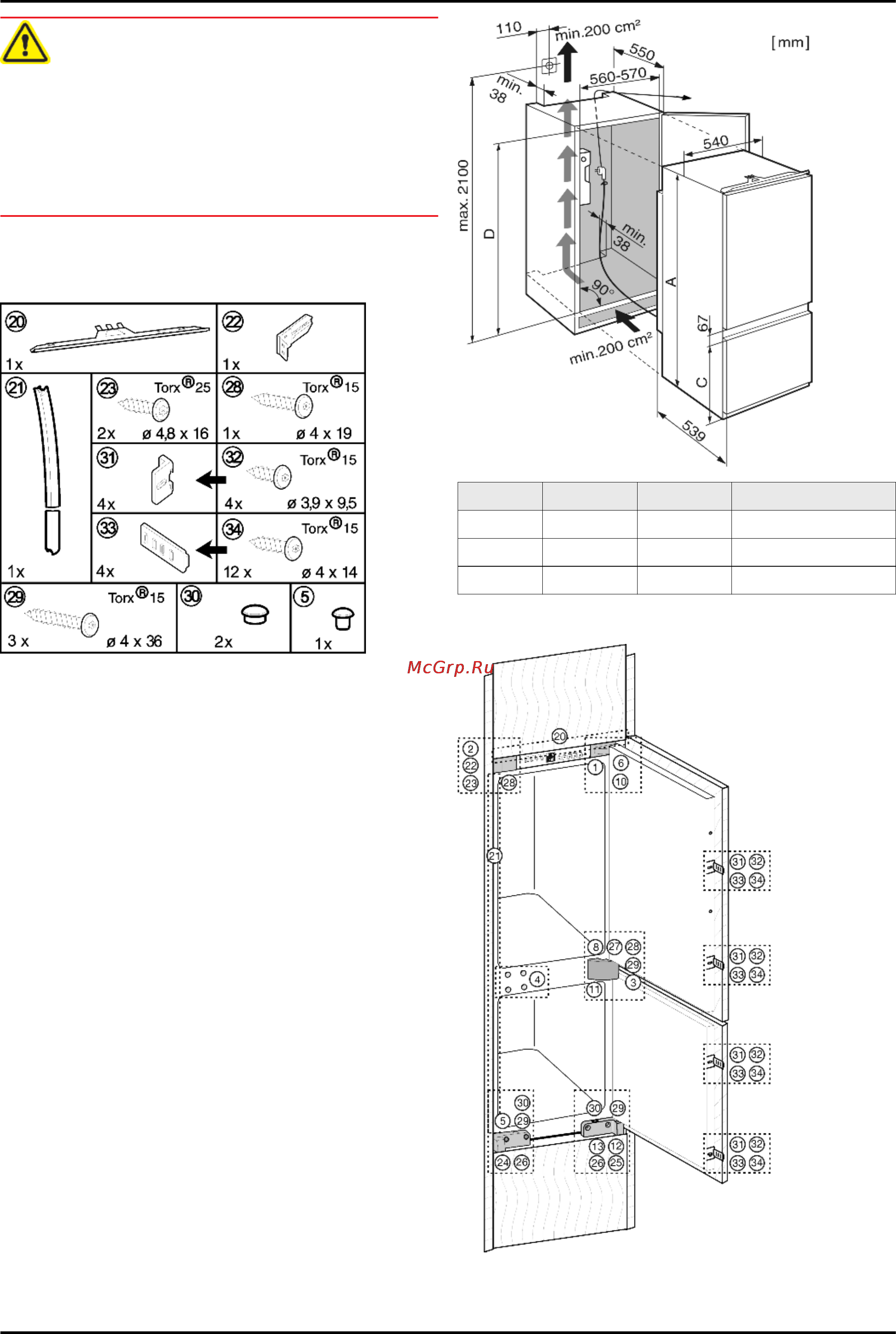

Fig. 4

Убедитесь, что подготовлен следующий инструмент:

Отвертка Torx 15, 20, 25, 30

Ножницы

Аккумуляторный шуруповерт

Промежуточное основание и боковая стенка мебельного

шкафа должны быть под прямым углом друг к другу.

Выровняйте мебельный шкаф при помощи уровня и

уголка. Если требуется, используйте для выравнивания

подкладки.

Проверьте установочные размеры:

Fig. 5

A C RUS

ICUS 29 1571,5 мм 523 мм 1574 мм - 1590 мм

ICUS 30 1769,5 мм 669 мм 1772 мм - 1788 мм

ICUNS 30 1769,5 мм 669 мм 1772 мм - 1788 мм

4.4.1 Монтаж устройства

Fig. 6

Ввод в работу
