- неисправности, возникшие вследствие перегрузки, повлекшие выход из строя сопряженных или последовательных
деталей, например: ротора и статора, первичной обмотки трансформаторов, а также вследствие несоответствия
параметров электросети напряжению, указанному в таблице номинальных параметров для данного изделия;
- неисправности, возникшие вследствие равномерного естественного износа упорных, трущихся, передаточных
деталей и материалов;
- выход из строя (естественный износ) быстроизнашивающихся деталей и комплектующих (угольных щеток,
приводных ремней и колес, резиновых уплотнений, сальников, смазки, направляющих роликов, защитных кожухов и т.
д.), сменных приспособлений (пазовальных насадок, пилок, ножей, цепей, звездочек, пильных и отрезных дисков,
пильных лент, сверл, элементов их крепления, патронов сверлильных, цанг, подошв шлифовальных и ленточных
машин, болтов, гаек и фланцев крепления, шлангов, фильтров и т. д.);
- обслуживание машины (станка) в условиях не авторизованного сервисного центра, очевидные попытки вскрытия и
самостоятельного ремонта (повреждены шлицы крепежных элементов, пломбы, защитные стикеры и т.д.), при
внесении самостоятельных изменений в конструкцию (в т. ч., удлинение шнура питания и т. д.);
- ремонт с использованием неоригинальных запасных частей;
- профилактическое обслуживание (регулировка, чистка, смазка, промывка и прочий уход).
Техническое обслуживание машины (станка), проведение регламентных работ, регулировок, указанных в
руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно
действующим расценкам сервисного центра;
- Эксплуатация машины (станка) при любых повреждениях изоляции шнуров питания (механических, термических)
категорически запрещается в связи с опасностью причинения вреда жизни/здоровью владельца. Владелец,
подписывая настоящие условия гарантии, подтверждает право авторизованного сервисного центра, при обнаружении
указанных повреждений, осуществить замену шнуров питания без дополнительного согласования с владельцем по
действующим на момент замены расценкам.
Предметом гарантии не является неполная комплектация машины (станка), которая могла быть выявлена при
продаже. Претензии от третьих лиц не принимаются.
Срок гарантии продлевается на время нахождения машины (станка) в гарантийном ремонте.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы машины (станка), например: падение оборотов, изменение шума,
появление постороннего запаха, дыма, вибрации, стука, повышенного искрения на коллекторе – прекратите работу и
обратитесь в сервисный центр «Корвет» или гарантийную мастерскую.
При заключении договора купли-продажи машины (станка), указанного в настоящем гарантийном талоне, покупатель
был ознакомлен:
- с гарантийным сроком, сроком службы, (сроком годности или моторесурсом, если указан) на приобретаемый товар,
а также со сведениями о необходимых действиях покупателя по истечении указанных сроков и возможных
последствий в случае невыполнения таких действий, если товар по истечении указанных сроков представляет
опасность для жизни, здоровья и имущества потребителя или окружающих, или становится непригодным для
использования по назначению;
- с правилами эффективной и безопасной эксплуатации, хранения, транспортировки и утилизации приобретаемой
машины (станка), рекомендованными изготовителем.
Данные правила покупателю понятны. Покупатель обязуется ознакомить с этими правилами лиц, которые будут
непосредственно эксплуатировать приобретенную машину (станок).
При заключении договора купли-продажи покупатель ознакомлен с назначением приобретаемой машины (станка), еѐ
техническими характеристиками, номинальными и максимальными возможностями и характеристиками.
При заключении договора купли-продажи машины (станка), указанного в гарантийном талоне, продавец передал, а
покупатель получил руководство по эксплуатации и заполненный гарантийный талон на приобретаемую машину
(станок) на русском языке.
Машина (станок) получена в исправном состоянии в полной комплектации, указанной в руководстве по эксплуатации,
проверена продавцом в моем присутствии и мной лично. На момент продажи видимых повреждений не обнаружено
(царапины, вмятины, трещины на корпусе и прочие внешние недостатки). Претензий по качеству, работоспособности
и комплектации машины (станка) не имею.
С условиями гарантийного обслуживания ознакомлен и согласен.
Подпись владельца:_________________________________
Сервисный центр “Корвет” тел./ факс (473) 239-24-84, 2619-645
E-mail: ivannikov@enkor.ruE-mail: orlova@enkor.ru
Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай, Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер: ООО «ЭНКОР - Инструмент - Воронеж»: 394018,
Воронеж, пл. Ленина, 8. Тел./факс: (473) 239-03-33
E-mail: opt@enkor.ru
5
4.2.11. Удлинять рукоятки и рычаги станка категорически запрещается.
4.2.12. К работе со станком допускаются рабочие, имеющие соответствующую квалификацию и подготовку.
4.2.13. Содержите станок в чистоте. Ручка должна быть сухой, чистой и свободной от смазочных материалов.
4.2.14. Не работайте на неисправном или поврежденном станке.
4.2.15. По окончании работы очистите станок от пыли и грязи.
4.2.16. Если вы не используете станок, уберите его в запираемое помещение, недоступное детям.
4.2.17. Ремонт станка должен выполняться только в специализированном сервисном центре.
5. РАСПАКОВКА
5.1. Откройте коробку и извлеките станок.
5.2. Проверьте комплектность станка согласно разделу 3.
5.3.Освободите узлы и детали от консервационной смазки.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы
снимите это покрытие. Защитное покрытие удаляется уайт-спиритом с помощью мягкой салфетки. Растворители
могут повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и
воду. Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким машинным маслом все
неокрашенные поверхности.

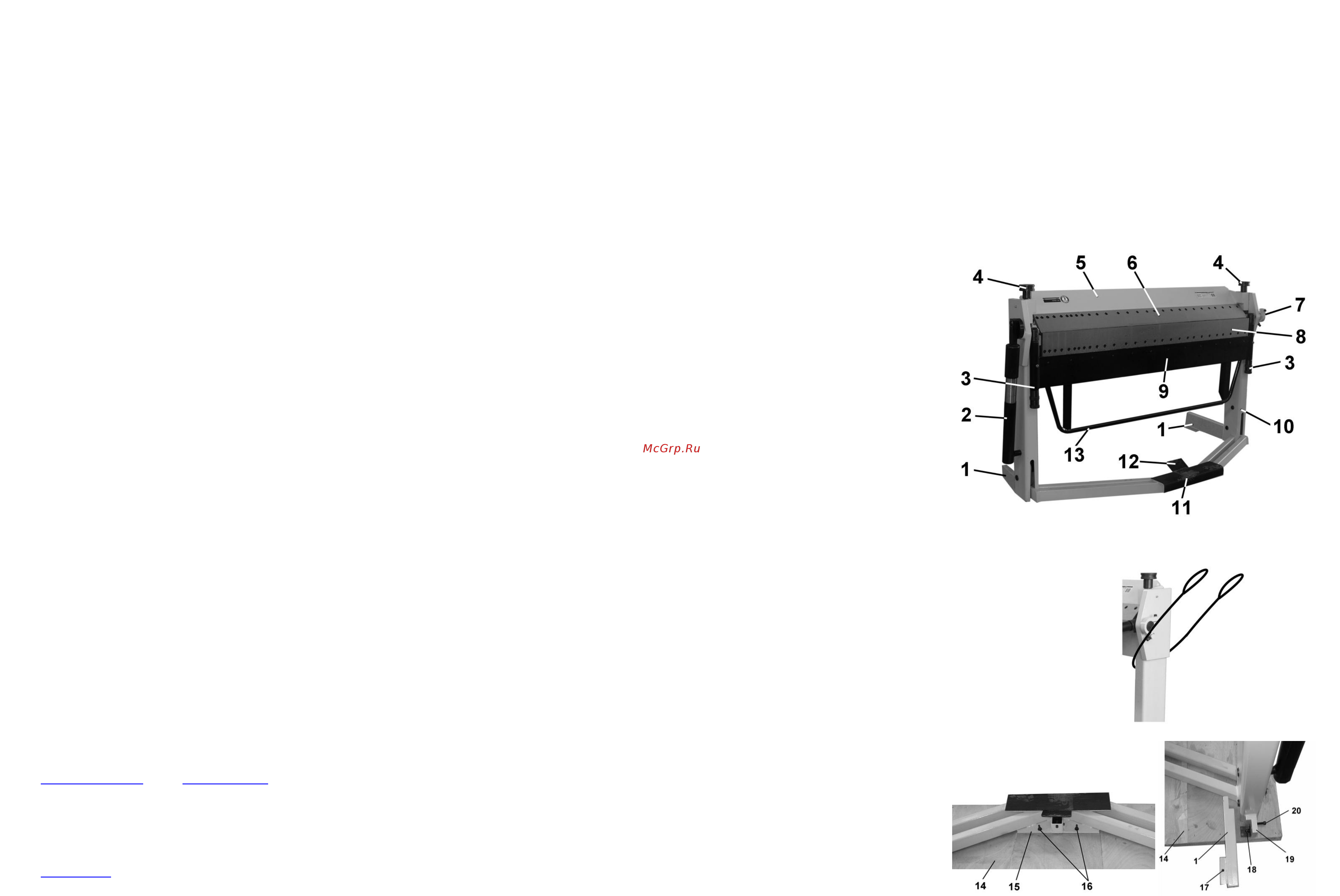

6. УСТРОЙСТВО (Рис. 2)
1. Опора дополнительная
2. Компенсатор пружинный
3. Ручка установки радиуса загиба
4. Ручка регулировки пружины
5. Плита верхняя
6. Пластины верхние
7. Ограничитель угла загиба
8. Пластины нижние
9. Плита нижняя
10. Основание
11. Рычаг опускания верхней плиты
12. Фиксатор ножной
13. Рычаг рабочий
Рис. 2
7. СБОРКА И МОНТАЖ
7.1. Для перемещения станка при монтаже используйте грузоподъѐмные
механизмы грузоподъемностью не менее 500 кг.
7.2. Строповку необходимо выполнять в двух точках двумя чалками за
нижнюю раму основания при максимально поднятом рабочем рычаге
(13), Рис. 2-3.
7.3. При выборе места для установки станка убедитесь, что помещение
достаточно освещено, и оператор не будет работать в собственной
тени, что с каждой стороны станка достаточно места для работы и
обслуживания (не менее 1 метра). Также учитывайте длину
планируемой заготовки.
7.4. Демонтируйте поддон, предварительно удалите винты крепления (16)
и уголок (19), Рис. 4-5.
Рис. 3
7.5. Установите дополнительные опоры (1) и
закрепите их болтами (20) на опоре (19),
Рис. 5.
7.6. Устанавливайте станок на прочной,
ровной, горизонтальной поверхности пола с
учѐтом веса станка и обрабатываемой
заготовки. Для обеспечения устойчивости
станка закрепите его основание к полу
анкерным соединением в местах крепления
(16 и 17).
Рис. 4 Рис. 5
