Энкор Корвет 506 95060 [7/7] В любом случае при выполнении ответственных работ рекомендуем выполнить пробное изгибание на обрезках из того же материала произвести инструментальные измерения результатов только при достижении необходимого качества изготовления приступайте к выполнению ответственных работ

8. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА (Рис. 3)

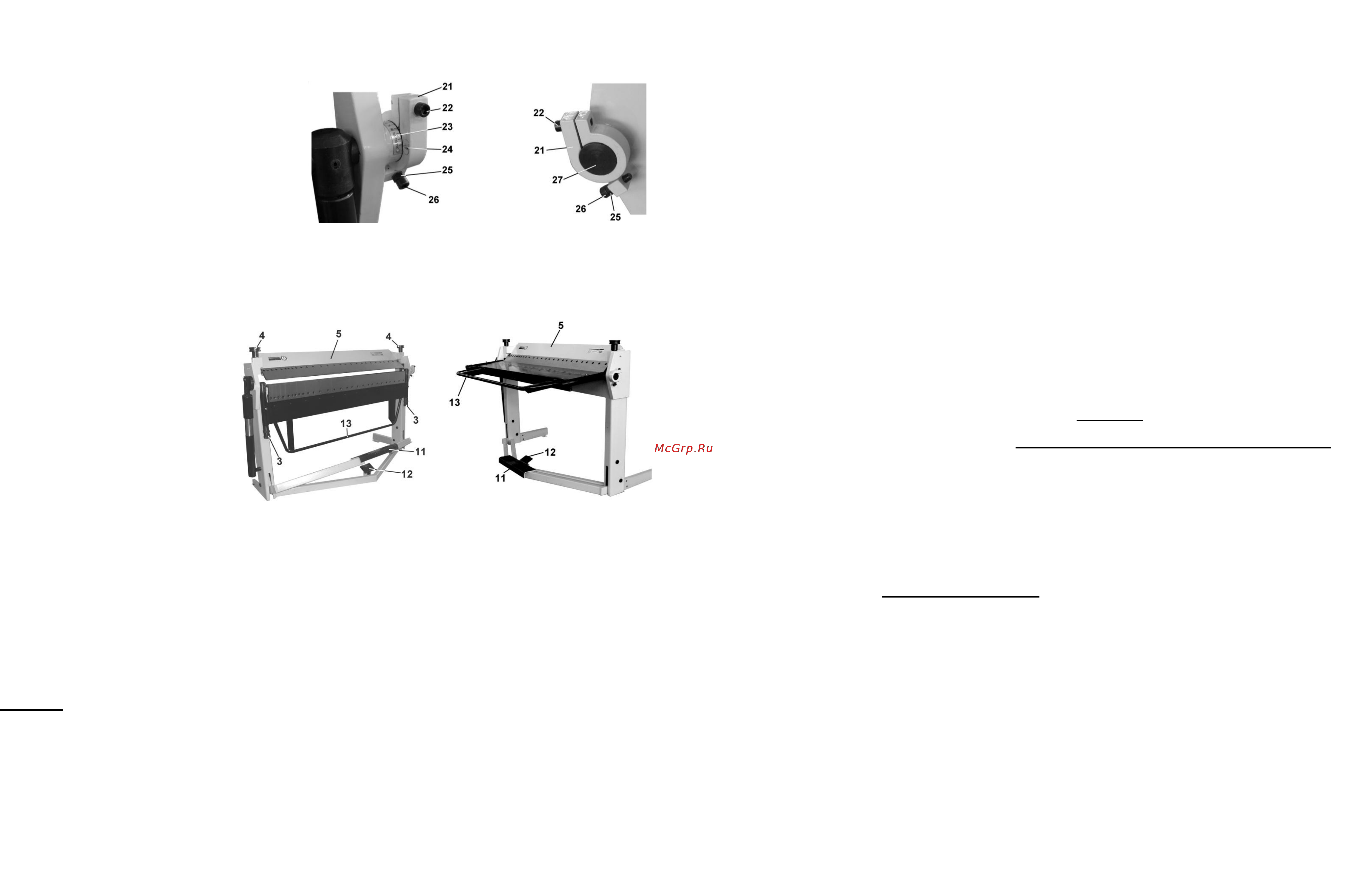

8.1. Установка угла изгиба

8.1.1. Конструкция станка позволяет производить изгиб заготовки на предварительно установленный угол. Для этого

необходимо совместить указатель (24) с цифровым значением угла загиба на шкале (23).

8.1.2. Болтом (22) ослабьте положение упора (21) на оси (27).

8.1.3. Поднимите рабочий рычаг (13) до

максимального угла загиба 135°. Упор (21)

поверните на оси (27) до совмещения указателя

(24) на шкале (23) и положения 135°. При

необходимости произведите регулировку

положения ограничительного болта (26), для чего

ослабьте контргайку (25), вкрутите или выкрутите

болт (26) до контакта в упор (21). Положение

упора (21) и ограничительного болта (26) надѐжно

закрепите.

Рис. 6

8.2. Регулировка радиуса изгиба

8.2.1. В зависимости от угла загиба, толщины и материала заготовки для качественного выполнения работ

необходимо произвести регулировку положения нижних пластин (8) относительно верхних пластин (6). Данная

регулировка задаѐт радиус загиба.

8.2.2. Данная регулировка производится двумя ручками установки радиуса загиба (3) и достигается опытным путѐм,

т.к. зависит от многих показателей.

8.2.3. Если планируется угол загиба

более 90º, то зазор необходимо

дополнительно увеличивать на ¼.

8.3. Настройка усилия прижима

8.3.1. В зависимости от толщины листа

заготовки, необходимо произвести

регулировку усилия прижима верхней

плитой (5). Регулировка производится

двумя ручками регулировки пружин (4).

8.3.2. Регулировка усилия прижима

регулируется в нижнем положении

верхней плиты (5).

Рис. 7

Рис. 8

8.1.4. В любом случае, при выполнении ответственных работ рекомендуем выполнить пробное изгибание

на обрезках из того же материала, произвести инструментальные измерения результатов. Только при

достижении необходимого качества изготовления приступайте к выполнению ответственных работ.

9. ПОРЯДОК РАБОТЫ (Рис. 2-8)

9.1. Установите необходимый угол изгиба согласно п. 8.1.

9.2. Отрегулируйте радиус изгиба согласно п. 8.2.

9.3. Ногой наступите одновременно на фиксатор (12) и рычаг (11). Надавите на фиксатор (12), придерживая ногой

рычаг (12), поднимите верхнюю плиту (5).

9.3. В соответствии с разметкой установите лист металла. Для удобства позиционирования заготовки слегка нажмите

ногой на рычаг (11) для прижатия листа верхней плитой (5).

9.4. Для фиксации заготовки по разметке необходимо достаточным усилием ноги опустить рычаг (11) в нижнее

положение, отпустите фиксатор (12) – рычаг (11) должен остаться в нижнем зафиксированном положении.

Внимание: не нажимайте ногой резко на рычаг (11) – это может привести к смещению заготовки с разметки, а также к

поломке станка.

9.5. Для выполнения загибания заготовки поднимите рабочий рычаг (13) вверх (поверните вокруг оси вращения) до

упора. Опустите рабочий рычаг (13) вниз.

9.6. Поднимите верхнюю плиту (5), п.п. 9.3. Снимите изогнутую заготовку.

9.7. Для изгибания фасонных заготовок или секторов на станке предусмотрена возможность демонтажа отдельных

пластин (6) на верхней плите (5) и пластин (8) на нижней плите (9).

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

10.1. После окончания работы очистите станок от грязи, пыли, окалины и обрезков. Смажьте все неокрашенные

подвижные детали и сопряжения станка жидким маслом.

10.2. Не реже 50 часов наработки очищайте и смазывайте направляющие через пресс-масленки.

11. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Перед транспортировкой станка на существенные расстояния необходимо очистить его от грязи и пыли и уложить в

упаковку так, как он был упакован при продаже.

Перемещать станок следует с учетом его массы, используя при необходимости специальные подъемные устройства.

Хранить станок необходимо при нормальной температуре в сухом прохладном помещении, недоступном для детей.

При этом, все детали должны быть чистыми. При длительном хранении рекомендуется смазать неокрашенные

металлические поверхности и соединения консервационной смазкой.

12. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ

Критериями предельного состояния станка являются состояния, при которых его дальнейшая эксплуатация

недопустима или экономически нецелесообразна. Например, чрезмерный износ, коррозия, деформация, старение

или разрушение узлов и деталей, или их совокупности при невозможности их устранения в условиях

авторизированных сервисных центров оригинальными деталями, или экономическая нецелесообразность

проведения ремонта.

Станок и его комплектующие, вышедшие из строя и не подлежащие ремонту, необходимо сдать на специальные

приемные пункты по утилизации. Не выбрасывайте вышедшее из строя оборудование в бытовые отходы!

13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Станок листогибочный модели «Корвет _______» Зав. № ____________________ соответствует требованиям

Технического регламента таможенного союза 010/2011 «О безопасности машин и оборудования», обеспечивающим

безопасность жизни, здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации.

“____”________________201 г. ______________

(дата изготовления) (штамп ОТК)

Дата продажи “___”_____________ 201 г. __________________ _________________

(подпись продавца) (штамп магазина)

14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации машины (станка) составляет 36 месяцев с даты продажи через розничную сеть.

Назначенный срок службы машины (станка) – 5 лет.

ООО «ЭНКОР-Инструмент-Воронеж» устанавливает «безусловную гарантию» на первые 12 месяцев, при

которой выполняется бесплатный ремонт по устранению любых дефектов машины (станка) «Корвет» только в

условиях авторизированных сервисных центров и при наличии правильно заполненного гарантийного талона и

свидетельства о приѐмке и продаже, кроме случаев:

- механические повреждения, связанные с неаккуратной эксплуатацией, сборкой, транспортировкой и хранением;

- после проведения самостоятельного вскрытия и ремонта, изменения конструкции или ремонта в не

авторизированном сервисном центре;

- если причиной поломки стала эксплуатация машины (станка) не по назначению.

Производитель гарантирует надѐжную работу машины (станка) модели «Корвет» при соблюдении условий

хранения, правильности монтажа, использования по назначению, соблюдении правил эксплуатации и обслуживания,

указанных в руководстве по эксплуатации.

По окончании действия «безусловной гарантии» вступают в силу следующие условия гарантийного

обслуживания:

В течение последующего периода гарантийного срока владелец имеет право на бесплатное устранение

неисправностей, которые явились следствием производственных дефектов. Техническое освидетельствование

изделия на предмет установления гарантийного случая производится только в авторизованных сервисных центрах,

перечисленных в приложении или на сайте www.enkor.ru.

Гарантийный ремонт производится только при наличии гарантийного талона. При отсутствии отметок в

«свидетельстве о приѐмке и продаже», а также при незаполненном гарантийном талоне гарантийный ремонт не

производится и претензии по качеству изделия не принимаются.

Машина (станок) предоставляется в ремонт в чистом виде, только в полной комплектации, включая рабочий и

режущий инструмент. Заменяемые по гарантии детали переходят в собственность мастерской.

Гарантийные обязательства не распространяются на следующие случаи:

- отсутствие, повреждение или изменение заводского номера на машине (станке) или в гарантийном талоне, или их

несоответствие;

- несоблюдение пользователем предписаний руководства по эксплуатации, ненадлежащее хранение и

обслуживание, использование машины (станка) не по назначению;

- эксплуатация машины (станка) с признаками неисправности;

- механические повреждения (трещины, сколы, вмятины, деформации, и т.д.);

- повреждения, вызванные действием агрессивных сред и высоких температур или иных внешних

факторов, таких как дождь, снег, повышенная влажность и др., например, коррозия металлических частей;

- повреждения, вызванные ненадлежащим уходом, сильным внутренним или внешним загрязнением, попаданием в

машину (станок) инородных тел: например, песка, камней, материалов и веществ, не являющихся отходами,

сопровождающими применение машины (станка) по назначению;

- повреждения и поломки вследствие эксплуатации машины (станка) без надлежащих средств пылеудаления,

предписанных производителем в руководстве по эксплуатации;
