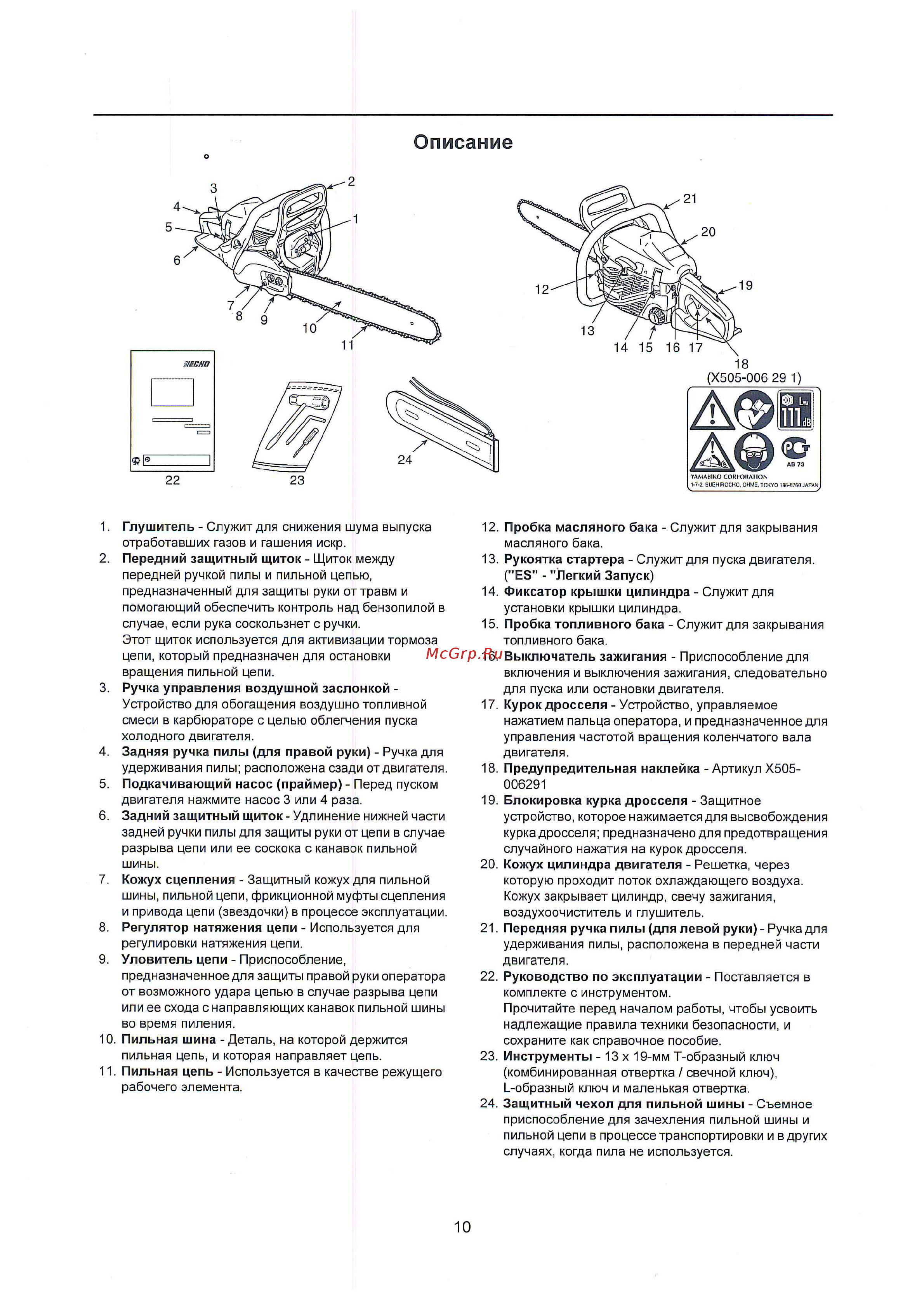

о Описание 1 Глушитель Служит для снижения шума выпуска отработавших газов и гашения искр 2 Передний защитный щиток Щиток между передней ручкой пилы и пильной цепью предназначенный для защиты руки от травм и помогающий обеспечить контроль над бензопилой в случае если рука соскользнет с ручки Этот щиток используется для активизации тормоза цепи который предназначен для остановки вращения пильной цепи 3 Ручка управления воздушной заслонкой Устройство для обогащения воздушно топливной смеси в карбюраторе с целью облегчения пуска холодного двигателя 4 Задняя ручка пилы для правой руки Ручка для удерживания пилы расположена сзади от двигателя 5 Подкачивающий насос праймер Перед пуском двигателя нажмите насос 3 или 4 раза 6 Задний защитный щиток Удлинение нижней части задней ручки пилы для защиты руки от цепи в случае разрыва цепи или ее соскока с канавок пильной шины 7 Кожух сцепления Защитный кожух для пильной шины пильной цепи фрикционной муфты сцепления и привода цепи звездочки в процессе эксплуатации 8 Регулятор натяжения цепи Используется для регулировки натяжения цепи 9 Уловитель цепи Приспособление предназначенное для защиты правой руки оператора от возможного удара цепью в случае разрыва цепи или ее схода с направляющих канавок пильной шины во время пиления 10 Пильная шина Деталь на которой держится пильная цепь и которая направляет цепь 11 Пильная цепь Используется в качестве режущего рабочего элемента 12 Пробка масляного бака Служит для закрывания масляного бака 13 Рукоятка стартера Служит для пуска двигателя ЕЗ Легкий Запуск 14 Фиксатор крышки цилиндра Служит для установки крышки цилиндра 15 Пробка топливного бака Служит для закрывания топливного бака 16 Выключатель зажигания Приспособление для включения и выключения зажигания следовательно для пуска или остановки двигателя 17 Курок дросселя Устройство управляемое нажатием пальца оператора и предназначенное для управления частотой вращения коленчатого вала двигателя 18 Предупредительная наклейка Артикул Х505006291 19 Блокировка курка дросселя Защитное устройство которое нажимается для высвобождения курка дросселя предназначено для предотвращения случайного нажатия на курок дросселя 20 Кожух цилиндра двигателя Решетка через которую проходит поток охлаждающего воздуха Кожух закрывает цилиндр свечу зажигания воздухоочиститель и глушитель 21 Передняя ручка пилы для левой руки Ручка для удерживания пилы расположена в передней части двигателя 22 Руководство по эксплуатации Поставляется в комплекте с инструментом Прочитайте перед началом работы чтобы усвоить надлежащие правила техники безопасности и сохраните как справочное пособие 23 Инструменты 13 х 19 мм Т образный ключ комбинированная отвертка свечной ключ 1 образный ключ и маленькая отвертка 24 Защитный чехол для пильной шины Съемное приспособление для зачехления пильной шины и пильной цепи в процессе транспортировки и в других случаях когда пила не используется 10
