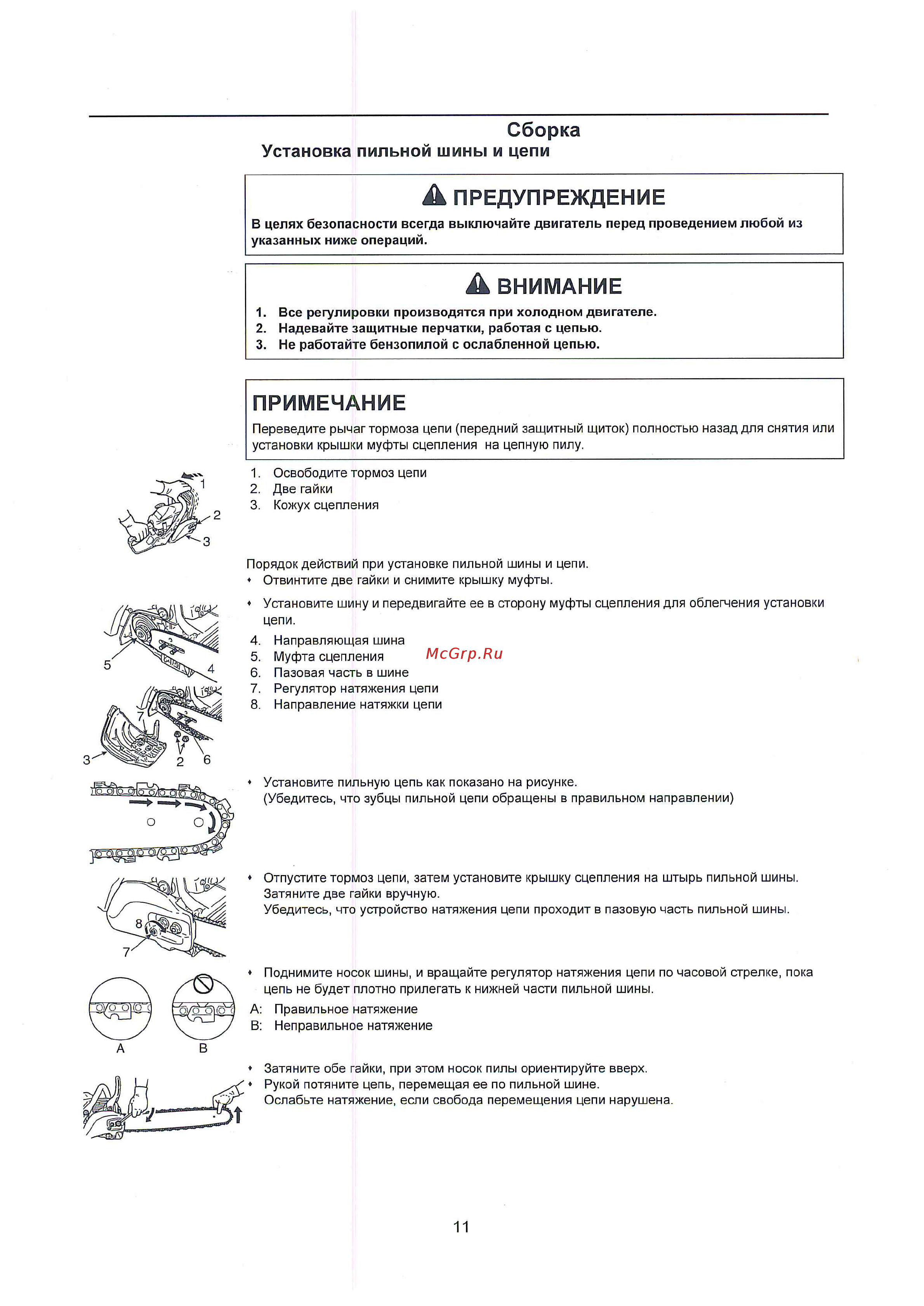

Сборка Установка пильной шины и цепи А ПРЕДУПРЕЖДЕНИЕ В целях безопасности всегда выключайте двигатель перед проведением любой из указанных ниже операций А ВНИМАНИЕ 1 Все регулировки производятся при холодном двигателе 2 Надевайте защитные перчатки работая с цепью 3 Не работайте бензопилой с ослабленной цепью ПРИМЕЧАНИЕ Переведите рычаг тормоза цепи передний защитный щиток полностью назад для снятия или установки крышки муфты сцепления на цепную пилу 1 Освободите тормоз цепи 2 Две гайки 3 Кожух сцепления Порядок действий при установке пильной шины и цепи Отвинтите две гайки и снимите крышку муфты Установите шину и передвигайте ее в сторону муфты сцепления для облегчения установки цепи 4 Направляющая шина 5 Муфта сцепления 6 Пазовая часть в шине 7 Регулятор натяжения цепи 8 Направление натяжки цепи Установите пильную цепь как показано на рисунке Убедитесь что зубцы пильной цепи обращены в правильном направлении Отпустите тормоз цепи затем установите крышку сцепления на штырь пильной шины Затяните две гайки вручную Убедитесь что устройство натяжения цепи проходит в пазовую часть пильной шины Поднимите носок шины и вращайте регулятор натяжения цепи по часовой стрелке пока цепь не будет плотно прилегать к нижней части пильной шины А Правильное натяжение В Неправильное натяжение Затяните обе гайки при этом носок пилы ориентируйте вверх Рукой потяните цепь перемещая ее по пильной шине Ослабьте натяжение если свобода перемещения цепи нарушена 11
