4
1.ОБЩИЕ УКАЗАНИЯ
1.1. Пила дисковая переносная электрическая модели
«КОРВЕТ 8-31» (далее пила) предназначена для про-
дольного, поперечного, косого, наклонного и комбиниро-
ванного пиления заготовок из древесины и материалов
на ее основе.
При использовании специально предназначенных пиль-
ных дисков допускается пиление ламинированных пане-
лей, пластика и т.п.
1.2. Пила работает от
однофазной сети переменного
тока напряжением 220 В ±10% частотой 50 Гц.
1.3. Пила предназначена для эксплуатации в следую-
щих условиях:
- температура окружающей среды от 1 до 35ºС;
- относительная влажность воздуха до 80 % при темпе-
ратуре 25ºС.
1.4. Если пила внесена в зимнее время в отапливаемое по-
мещение с улицы или из холодного помещения, не распако-
вывайте
и не включайте ее в течение 8 часов. Пила должна
прогреться до температуры окружающего воздуха. В про-
тивном случае она может выйти из строя при включении.
1.5. Приобретая пилу, проверьте ее работоспособность,
комплектность, наличие гарантийных талонов в руко-
водстве по эксплуатации, дающих право на бесплатное
устранение заводских дефектов в период гарантийного
срока
, при наличии на них даты продажи, штампа мага-
зина и разборчивой подписи или штампа продавца.
1.6. После продажи пилы претензии по некомплектности
не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры пилы приведены в таблице 1
2.2. По электробезопасности пила модели «КОРВЕТ 8-31» соответствует II классу защиты от поражения электри-
ческим током.
В связи с постоянным совершенствованием технических характеристик моделей, оставляем за собой пра-
во вносить изменения в конструкцию и комплектность. При необходимости информация об этом будет при-
лагаться отдельным листом к «Руководству».
3. РАСПАКОВКА
3.1. Откройте коробку.
3.2. Извлеките пилу и все комплектующие детали из ко-
робки.
3.2. Проверьте комплектность пилы.
4. КОМПЛЕКТНОСТЬ (Рис.1)
В комплект поставки входит (Рис.1):
А. Пила «Корвет 8-31» 1 шт.
Б. Опора задняя 1 шт.
В. Удлинитель стола 2 шт.
Г. Струбцина 1 шт.
Д. Планка направляющая
в сборе с транспортиром 1 шт.
Е. Ключ для удержания фланца 1 шт.
Ж. Ключ шестигранный 3 шт.
Таблица 1
Наименование параметра Значение параметра
Номинальная потребляемая мощность двигателя, Вт 1200
Номинальное напряжение питания, В/Гц 220/50
Тип электродвигателя коллекторный
Передача зубчатая
Частота вращения шпинделя на холостом ходу, об/мин 5000
Наружный диаметр пильного диска, мм 210
Посадочный диаметр пильного диска, мм 30
Диаметр шпинделя, мм 16
Угол поворота стола (влево/вправо), град 0-45 / 0-45
Угол наклона пильного диска (влево), град 0-45
Размер рабочего стола дисковой пилы (длина х ширина), мм 360х250
Масса нетто, кг 9,3
Код для заказа: 23208
Таблица 2
Пильные возможности пилы при применении пильного
диска диаметром 210 мм (высота х ширина), мм
Возможности в режиме торцово-усовочной пилы
Поперечное
пиление
90
0
х 90
0
55 мм х 110 мм
Пиление под углом 45
0
х 90
0
55 мм х 80 мм
Пиление с
наклоном
90
0
х 45
0
40 мм х 110 мм
Комбинированное
пиление с
наклоном и под
углом
45
0
х 45
0
40 мм х 80 мм
Возможности в режиме дисковой пилы
Поперечное
пиление
Макс. высота заготовки 31 мм
17
Таблица А1.
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания
220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая мощность
750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха
14,2 м
3
/мин 42,6 м
3
/мин 62,3 м
3
/мин 70,82 м
3
/мин 76 м
3
/мин
Объём пылесборника
0,064 м
3
0,153 м
3
0,306 м
3
0,43 м
3
0,57 м
3
Объём фильтра
0,064 м
3
0,153 м
3
0,306 м
3
0,43 м
3
0,57 м
3
Код для заказа
10261 10264 10265 10266 10267
Код для заказа: 29940 Код для заказа: 29941 Код для заказа: 29942

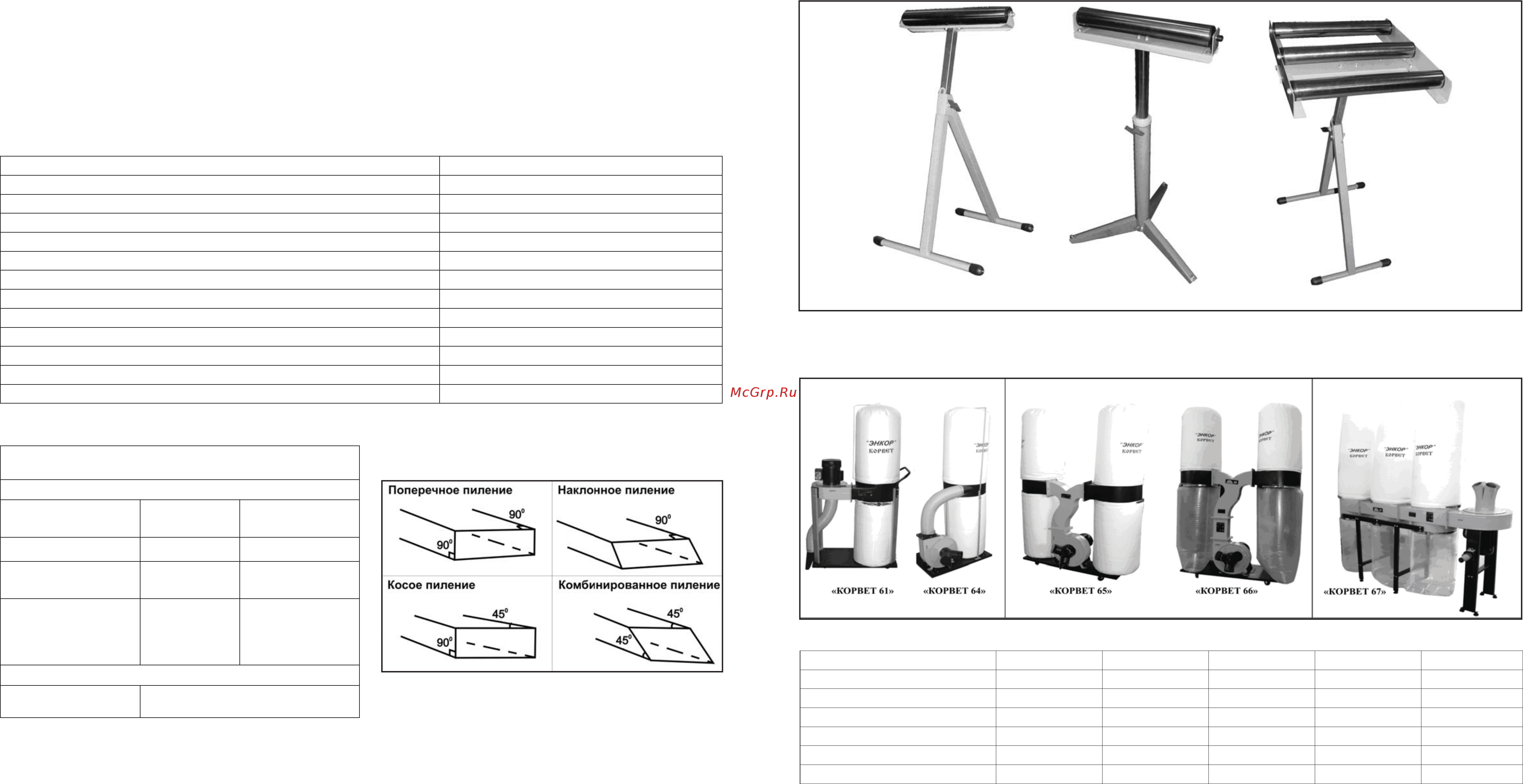

Рис. А1
ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», Рис.А2, различ-
ных модификаций (см. Таблицу А1), которые обеспечат надлежащие условия работы и сохранят Ваше здоровье.
Рис. А2
ПРИЛОЖЕНИЕ А.
«РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА»
ОПОРА РОЛИКОВАЯ
Для создания удобства при работе с пилой рекомендуем приобрести опору роликовую, (Рис.А1), которая облегчит
работу с заготовками большой длины как при подаче заготовки на обработку, так и при передаче готового изделия
после обработки.
