Энкор Корвет 8-31 [5/10] Детали сборки позиция в соответствии со схемой сборки

ДЕТАЛИ СБОРКИ

* позиция в соответствии со схемой сборки

№* Код Наименование №* Код Наименование

1 133821 Гайка стопорная 85 133905 Зубчатое колесо большое

2 133822 Шайба плоская 86 133906 Гнездо подшипника

3 133823 Опора 87 133907 Подшипник

4 133824 Основание 88 133908 Гайка

5 133825 Ручка поворотного стола 89 133909 Пружина натяжная (короткая)

6 133826 Винт 90 133910 Винт нестандартный (короткий)

7 133827 Удлинитель стола 91 133911 Соединительный блок защитного кожуха

8 133828 Винт стопорный 92 133912 Защитный кожух 1

9 133829 Пружина 93 133913 Защитный кожух 2

10 133830 Шарик 94 133914 Крышка подшипника

11 133831 Винт 95 133915 Шпонка

12 133832 Шайба пружинная 96 133916 Шпиндель

13 133833 Шайба плоская

97 133917 Патрубок пылксборника

14 133834 Указатель 98 133918 Опора пулесборника

15 133835 Стол поворотный 99 133919 Мешок пылесборный

16 133836 Пластина 100 133920 Защитный кожух стола (лев.)

17 133837 Винт не стандартный 101 133921 Соединитель

18 133838 Винт 102 133922 Защитный кожух стола (прав.)

19 133839 Плита нижняя 103 133923 Винт

20 133840 Опора задняя 104 133924 Толкатель

21 133841 Гайка 105 133925 Винт

22 133842 Суппорт 106 133926 Гайка сстопорная

23 133843 Шайба пружинная 107 133927 Втулка защитная

24 133844 Винт 108 133928 Винт

25 133845 Винт 109 133929 Пластина прижимная

26 133846 Гайка 110 133930 штифт установочный

27 133847 Болт с квадратным

подголовником 111 133931 Штифт самоблокирующийся

28 133848 Кожух защитный 112 133932 Расклиниватель

29 133849 Винт 113 133933 Вставка стола

30 133850 Вставка 114 133934 Стол рабочий

31 133851 Винт стопорный 115 133935 Винт

32 133852 Планка направляющая 116 133936 Пластина блокирующая

33 133853 Шайба плоская 117 133937 Планка направляющая

34 133854 Кнопка 118 133938 Заглушка направляющей планки

35 133855 Винт 119 133939 Винт

36 133856 Винт 120 133940 Транспортир

37 133857 Шайба пружинная 121 133941 Ручка виксации угла

38 133858 Шайба плоская 122 133942 Винт

39 133859 Этикетка 123 133943 Шайба прижимающая

40 133860 Щеткодержатель 124 133944 Винт

41 133861 Щетка угольная 125 133945 Винт барашковый

42 133862 Крышка 126 133946 Серьга

струбцины

43 133863 Подшипник 608 127 133947 Штифт струбцины

44 133864 Статор 128 133948 Шайба

45 133865 Винт 129 133949 Шайба

46 133866 Ротор 130 133950 Гайка пластиковая

47 133867 Подшипник 131 133951 Трубка квадратная

48 133868 Дефлектор 132 133952 Заклепка

49 133869 Винт нестандартный (длинный) 133 133953 Крюк стопорный

50 133870 Консоль 134 133954 Стопор

51 133871 Винт стопорный 135 133955 Винт фиксирующий

52 133872 Винт 136 133956 Гайка

53 133873 Фланец внутренний 137 133957 Винт

54 133874 Диск пильный 138 133958 Втулка соединительная

55 133875 Фланец внешний 139 133959 Болт

56 133876 Болт пильного диска 140 133960 Шкала

57 133877 Ключ для фланца 141 133961 Пружина большая

58 133878 Ключ 142 133962 Шайба большая

59 133879 Кожух защитный 143 133963 Гайка

60 133880 Винт 144 133964 Коробка распределительная

61 133881 Винт с квадратной головкой 145 133965 Скоба кабеля питания

62 133882 Гайка 146 133966 Винт

63 133883 Проводка 147 133967 Муфта кабеля

64 133884 Винт 148 133968 Дроссель

65 133885 Скоба кабеля 149 133969 Выключатель оконечный

66 133886 Кожух неподвижный 150 133970 Вилка кабеля питания

67 133887 Выключатель малый 151 133971 Позиционирующая петля

68 133888 Кнопка выключателя 152 133972 Ручка малая

69 133889 Крышка выключателя 153 133973 Винт

70 133890 Пластина выключателя 154 133974 Крышка коробки распределительной

71 133891 Контакт выключателя 155 133975 Пружина натяжная (длинная)

72 133892 Колпак 156 133976 Муфта провода

73 133893 Тяга 157 133977 Винт

74 133894 Шайба 158 133978 Скоба зажимная

75 133895 Ручка фиксирующая 159 133979 Винт

76 133896 Гайка стопорная 160 133980 Кожух рукоятки

77 133897 Указатель угла наклона 161 133981 Винт

78 133898 Винт 162 133982 Винт барашковый

79 133899 Самоблокирующийся блок 163 133983 Рукоятка

80 133900 Зажим 164 133984 Конденсатор

81 133901 Штифт 166 133985 Пускатель магнитный

82 133902 Штифт кожуха пильного диска 167 133986 Гайка

83 133903 Подшипник игольчатый 168 133987 Штифт

84 133904 Пружина

И. Ключ торцевой 1 шт.

Руководство по эксплуатации 1 шт.

Упаковка 1 шт.

Код для заказа: 23208

5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. Общие указания по обеспечению безопасности

при работе с пилой.

ПРЕДУПРЕЖДЕНИЕ: не подключайте пилу к сети пи-

тания до тех пор, пока внимательно не ознакомитесь с

изложенными в «Руководстве» рекомендациями и не

изучите

все пункты настройки и регулировки пилы.

5.1.1. Ознакомьтесь с техническими характеристиками,

назначением и конструкцией пилы.

5.1.2. Правильно устанавливайте и всегда содержите в

рабочем состоянии все защитные устройства.

5.1.3. Выработайте в себе привычку: прежде чем вклю-

чать пилу убедитесь в том, что все используемые при

настройке инструменты удалены с рабочего стола.

5.1.4. Место проведения работ пилой должно быть

ограждено. Содержите рабочее место в чистоте, не до-

пускайте загромождения посторонними предметами.

Не допускайте использование пилы в помещениях со

скользким полом, например, засыпанном опилками или

натертом воском.

5.1.5. Запрещается работа пилы в помещениях с отно-

сительной влажностью воздуха более 80%.

Позаботьтесь о хорошем освещении рабочего места и

свободе передвижения вокруг пилы.

5.1.6. Дети и посторонние лица должны находиться на

безопасном расстоянии от рабочего места. Запирайте

рабочее помещение на замок.

5.1.7. Не перегружайте пилу. Ваша работа будет выпол-

нена лучше и закончится быстрее, если вы будете вы-

полнять её так, чтобы пила не перегружалась.

5.1.8. При выполнении регулировки пилы используйте

только соответствующий инструмент.

5.1.9. Одевайтесь правильно. При работе с пилой не на-

девайте излишне свободную одежду, перчатки, галсту-

ки, украшения. Они могут попасть в подвижные детали

пилы. Всегда работайте в нескользящей обуви и уби-

райте назад длинные волосы.

5.1.10. Всегда работайте в защитных очках: обычные

очки таковыми не являются, поскольку не противосто-

ят ударам; работайте с применением наушников для

уменьшения воздействия шума. При длительной работе

рекомендуется использовать виброзащитные рукави-

цы.

5.1.11. При отсутствии на рабочем месте эффективных

систем пылеудаления рекомендуется использовать ин-

дивидуальные средства защиты дыхательных путей

(респиратор), поскольку пыль от некоторых материалов

может вызывать аллергические осложнения.

5.1.12. Надёжно закрепляйте обрабатываемую заготов-

ку. Для закрепления заготовки обязательно используйте

струбцину. Это надёжнее, чем удерживать заготовку ру-

ками.

5.1.13. Контролируйте исправность деталей пилы, пра-

вильность регулировки подвижных деталей, соединений

подвижных деталей, правильность установок под плани-

руемые операции. Любая неисправная деталь должна

немедленно ремонтироваться или заменяться.

5.1.14. Содержите пилу в чистоте, в исправном состоя-

нии, правильно ее обслуживайте.

5.1.15. Перед началом любых работ по настройке или

техническому обслуживанию пилы отключите вилку

шнура питания пилы от розетки электросети.

5.1.16. Используйте только рекомендованные комплек-

тующие. Соблюдайте указания, прилагаемые к комплек-

тующим. Применение несоответствующих комплектую-

щих может стать причиной несчастного случая.

5.1.17. Не оставляйте пилу без присмотра. Прежде чем

покинуть рабочее место, выключите пилу, дождитесь

полной остановки пильного диска и отключите вилку

шнура питания от розетки электрической сети.

5.2. Дополнительные указания по обеспечению без-

опасности

ВНИМАНИЕ! Начинайте работу с пилой только по-

сле того, как полностью соберёте и проверите её в

соответствии с указаниями данного руководства по

эксплуатации.

5.2.1. Перед первым включением пилы обратите внима-

ние на:

- правильность сборки и надежность установки пилы;

- исправность и подвижность защитного кожуха;

- кнопку блокировки вращения пильного диска (должна

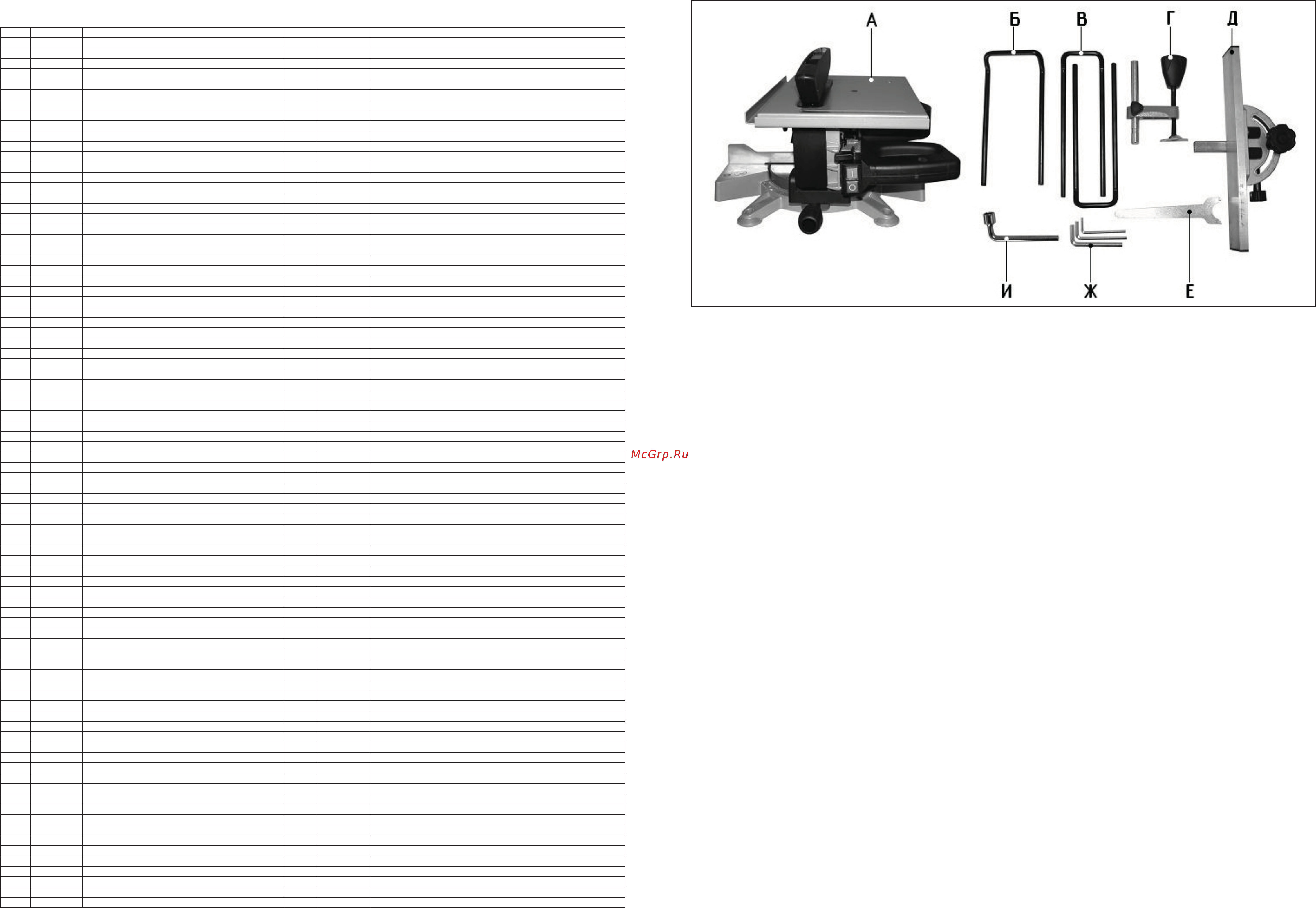

Рис. 1
