AXISQ60Series
3
4
2
1
5

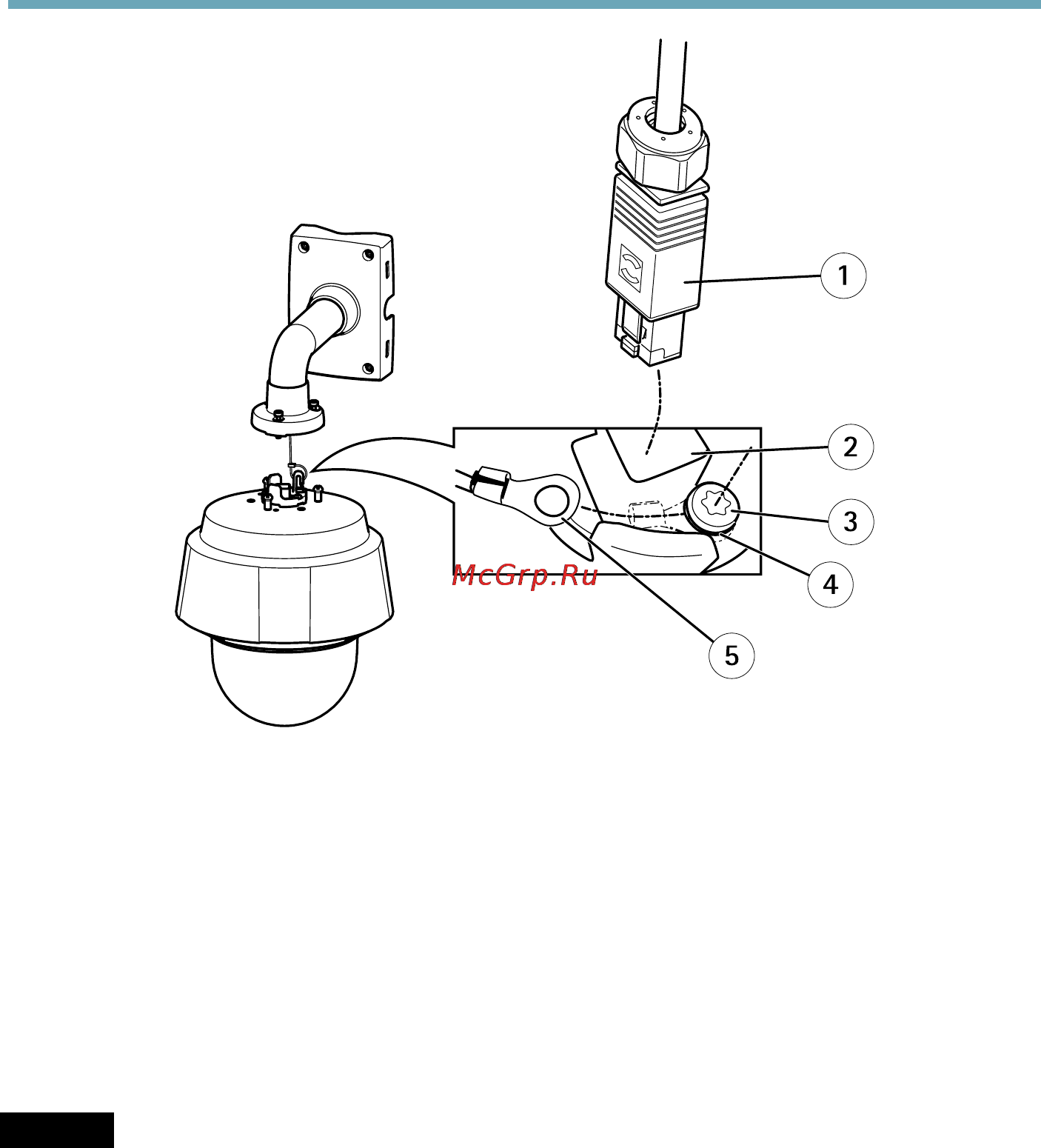

1
NetzwerkanschlussRJ45-SteckerzumStecken/Ziehen(IP66)
2
NetzwerksteckerundAbschirmungdesNetzwerksteckers
3
MasseschraubeT20
4
Unterlegscheibe
5
Kabelschuh
6.BefestigenSiedasErdungskabelmithilfederKabelschuh-ZangeamKabelschuh.
7.BringenSiedenKabelschuhunddieUnterlegscheibezurückindieOriginalposition
undziehenSiedieSchraubenfest(Drehmoment0,5Nm).SorgenSiedafür,dassder
KabelschuhKontaktzurErdungsächehat.
8.SchließenSiedasNetzwerkkabelandieKameraan.
HINWEIS HINWEIS
HINWEIS
SchließenSiedasNetzwerkkabelsorgfältigan,damitesnichtbeschädigtwird.
9.SchiebenSiedieSteuerungshalterderNetzwerkkameraindieÖffnungender
MontagehalterungunddrehenSiedieKameraeinheit.
10.BefestigenSiedieNetzwerkkameraanderWandhalterung,indemSiedieSchrauben
festziehen.
11.InstallierenSiedenmitgeliefertenMidspan.SieheSeite51.
50
