AXISQ60Series
3
4
2
1
5

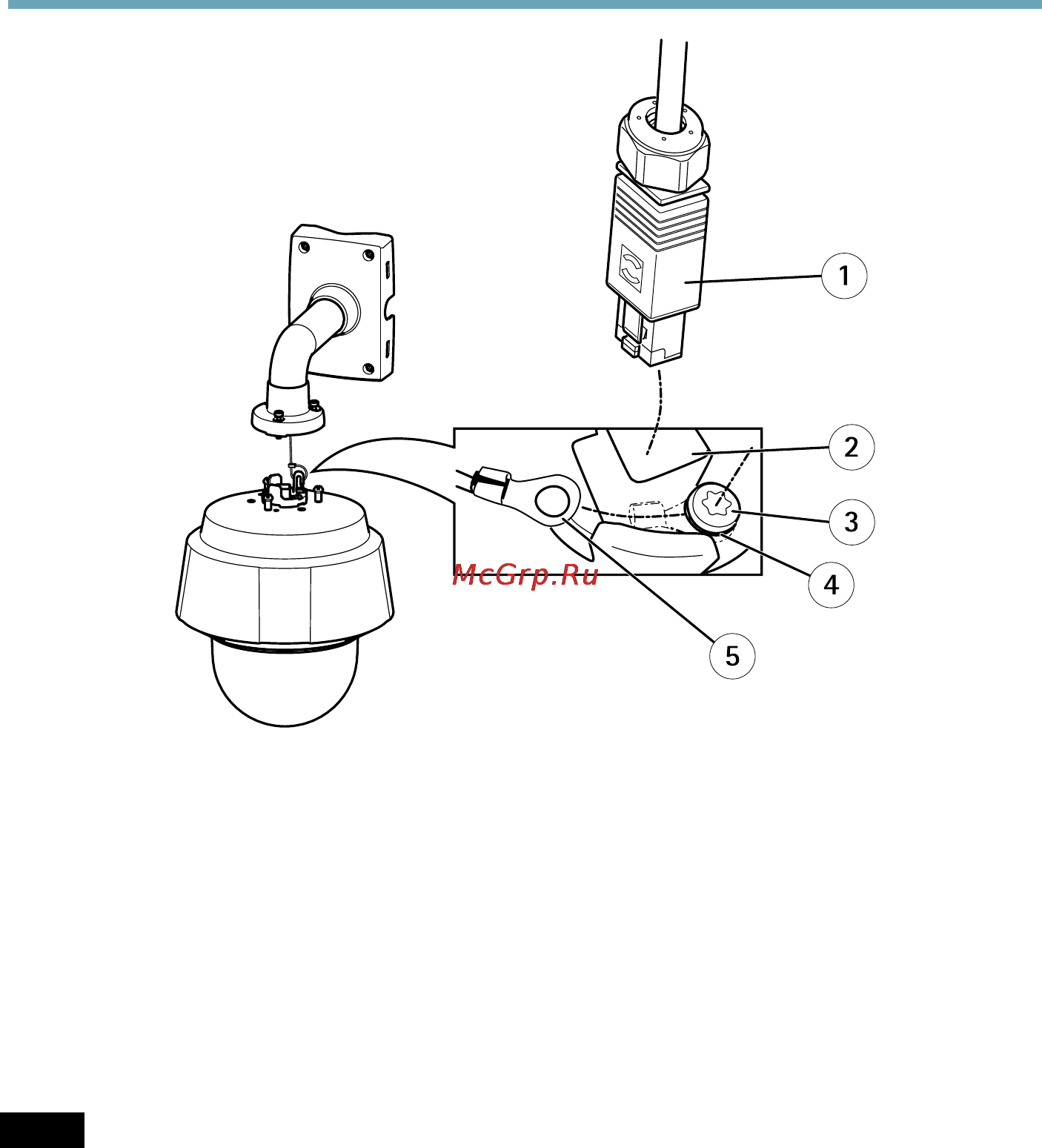

1
Conectordered:conectorRJ45conclasicaciónIP66
2
Conectorderedycubiertadeconectordered
3
TornillodetomadetierraT20
4
Arandela
5
Zapataparacable
6.Conecteelcabledetierraalazapataparacableutilizandounosalicatesparazapatas.
7.Vuelvaacolocarlazapataparacableylaarandelaensusposicionesoriginalesyapriete
eltornillo(pardetorsión0,5Nm).Asegúresedelazapataparacableestéencontacto
conlasuperciedetomadetierra.
8.Conecteelcablederedalacámara.
AVISO AVISO
AVISO
Asegúresedenodañarelcablederedcuandoloconecte.
9.Deslicelossoportesdelacámaraderedporlasranurasdelaescuadrademontajey
girelaunidaddecámara.
10.Fijelacámaraderedalaescuadrademontajeapretandolostornillos.
11.Instaleelmidspansuministrado.Veapágina85.
84
