5
3. КОНСТРУКЦИЯ
НАГРЕВАТЕЛЬНОЙ СЕКЦИИ
Нагревательная секция состоит из кабеля
постоянной мощности, оснащенного
трехметровым установочным проводом
и биметаллическим терморегулятором,
встроенным в соединительную муфту с одной
стороны, и концевой муфтой – с другой (рис. 1).
концевая муфта
муфта соединительная
со встроенным терморегулятором
установочный
провод
двухжильный кабель
постоянной мощности

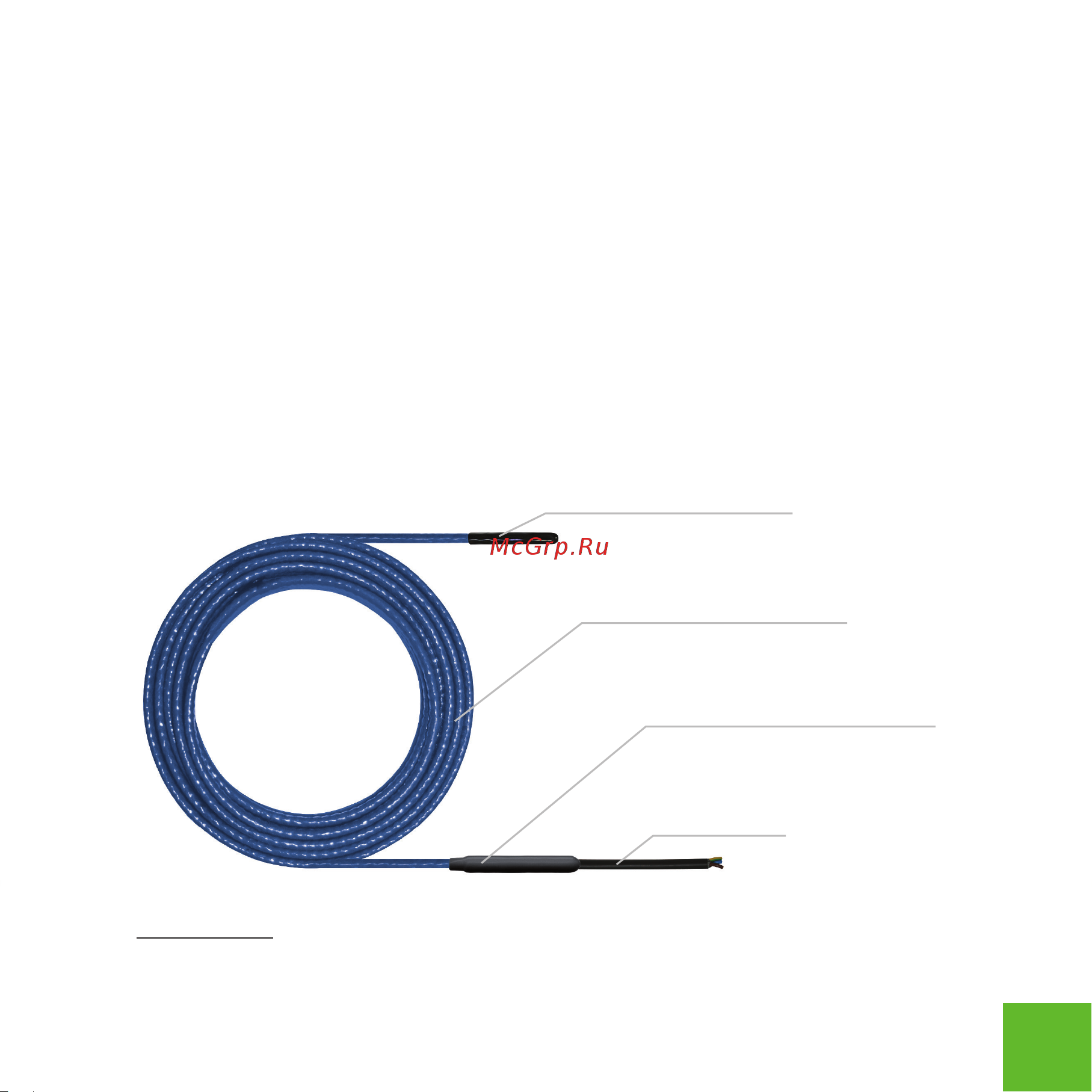

Рис.1. Конструкция нагревательной секции
Нагревательный кабель состоит
из двух нагревательных жил в экране
и оболочке. Соединительная и концевая
муфты изготовлены в заводских условиях,
надежны и герметичны.
* ВНИМАНИЕ! Производитель имеет право вносить незначительные изменения вконструкцию нагревательной
секции, не ухудшающие ее потребительские качества, без предварительного уведомления пользователей.
