6
4. ПРИНЦИП ДЕЙСТВИЯ
Выделение тепла в нагревательном кабеле
постоянной мощности происходит засчет
преобразования электрической энергии
в тепловую. Благодаря встроенному
биметаллическому терморегулятору
нагревательная секция автоматически
поддерживает температуру трубопровода
в положительной области, исключая
возможность замерзания продукта (рис. 2)
в нем.

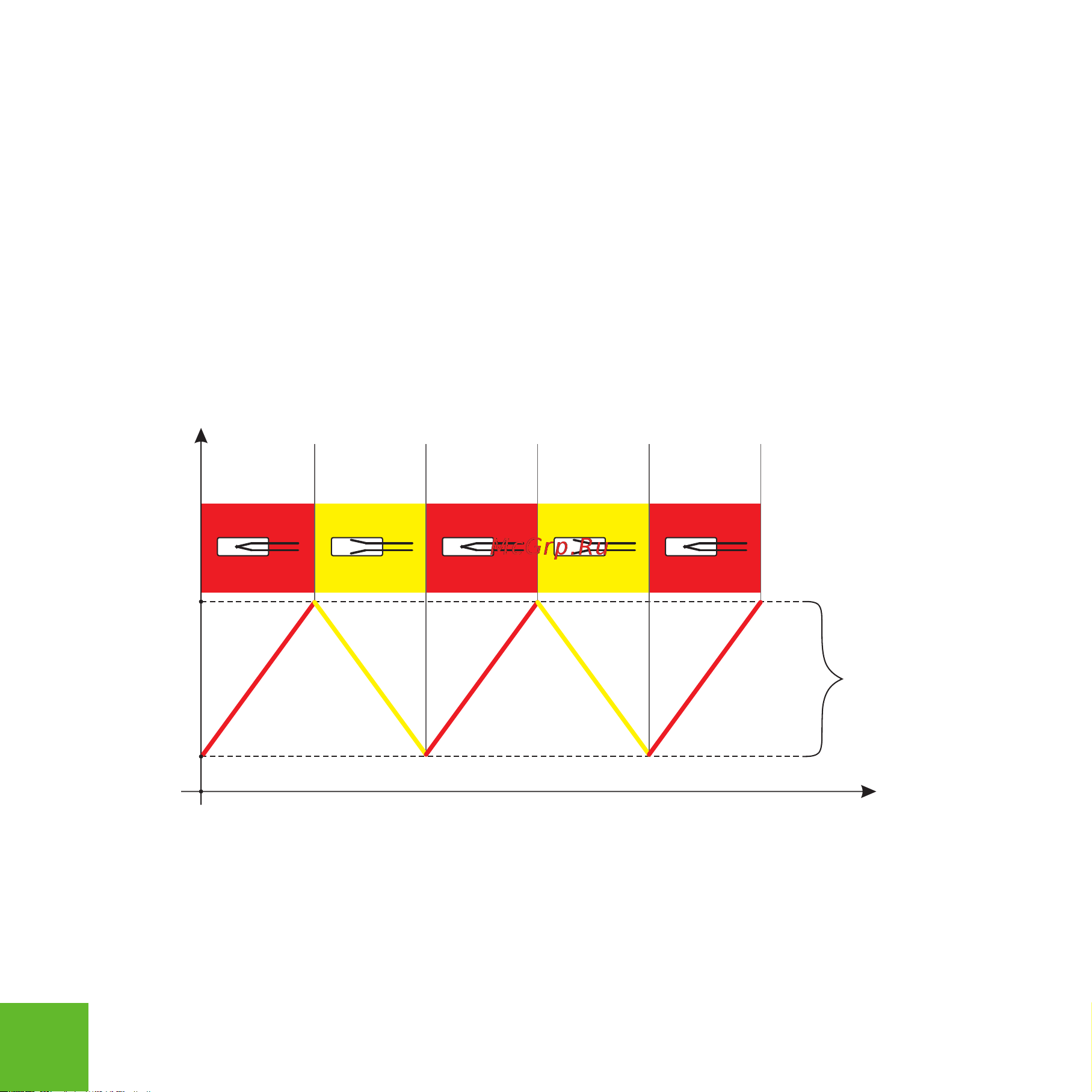

Рис. 2. Принцип работы секции Freezstop Simple Heat.
НАГРЕВ НАГРЕВ НАГРЕВОСТЫВАНИЕ ОСТЫВАНИЕ
0
5*
15
Т, °С
диапазон работы
терморегулятора
время
* Секция нагревательная кабельная включается в сеть при положительной температуре окружающей среды,
чтобы исключить возможность замерзания продукта в трубопроводе. Для предварительного прогрева пустого
трубопровода необходимо включить нагревательную секцию в сеть на 5 минут перед пуском продукта (пустой
трубопровод допускается прогревать при температуре не ниже -20 °С).
