Инструкция по эксплуатации Страница: 4

Jet JSJ-6 (10000278M) [4/11] Рис 2

3.2 Уровень шума

Определен в соответствии с

EN 1807:1999 (погрешность проверки

4 дБ)

Заготовка: сосна

Ш=100 мм, Д=1000 мм, влажность

8,5%

Уровень звуковой мощности

(по EN 3746):

Холостой ход 90,0 дБ(A)

В процессе обработки 97,5 дБ(A)

Уровень звукового давления

(по EN 11202):

Холостой ход 82,9 дБ(A)

В процессе обработки 89,7 дБ(A)

Приведенные значения относятся к

уровню издаваемого шума и не

являются необходимым уровнем для

безопасной работы. Несмотря на то,

что существует определенная

корреляция между издаваемым

шумом и его уровнями, это не

является основой для подтверждения

необходимости использования

дополнительных мер защиты.

Условия, которые могут оказывать

влияние на уровень издаваемого

шума, включают в себя

продолжительность воздействия,

размещение в пространстве, наличие

прочих источников шума и т.д.

Например, количество станков и

другие выполняемые работы. Для

разных стран допустимый уровень

шума на рабочем месте может

варьироваться.

Данная информация должна дать

возможность пользователю станка

лучше оценить опасность и

возможные риски.

3.3 Выделение пыли

Фуговальный станок проверен на

предмет выделения пыли.

Станок оснащен встроенной системой

аспирации.

При скорости воздушного потока

20 м/с и диаметре вытяжного штуцера

100 мм:

Вакуумметрическое давление 600 Па

Объемный расход 1000 м³/ч

По количеству выделяемой пыли

станок соответствует действующим

требованиям: не более 2 мг/м

3.4 Комплект поставки

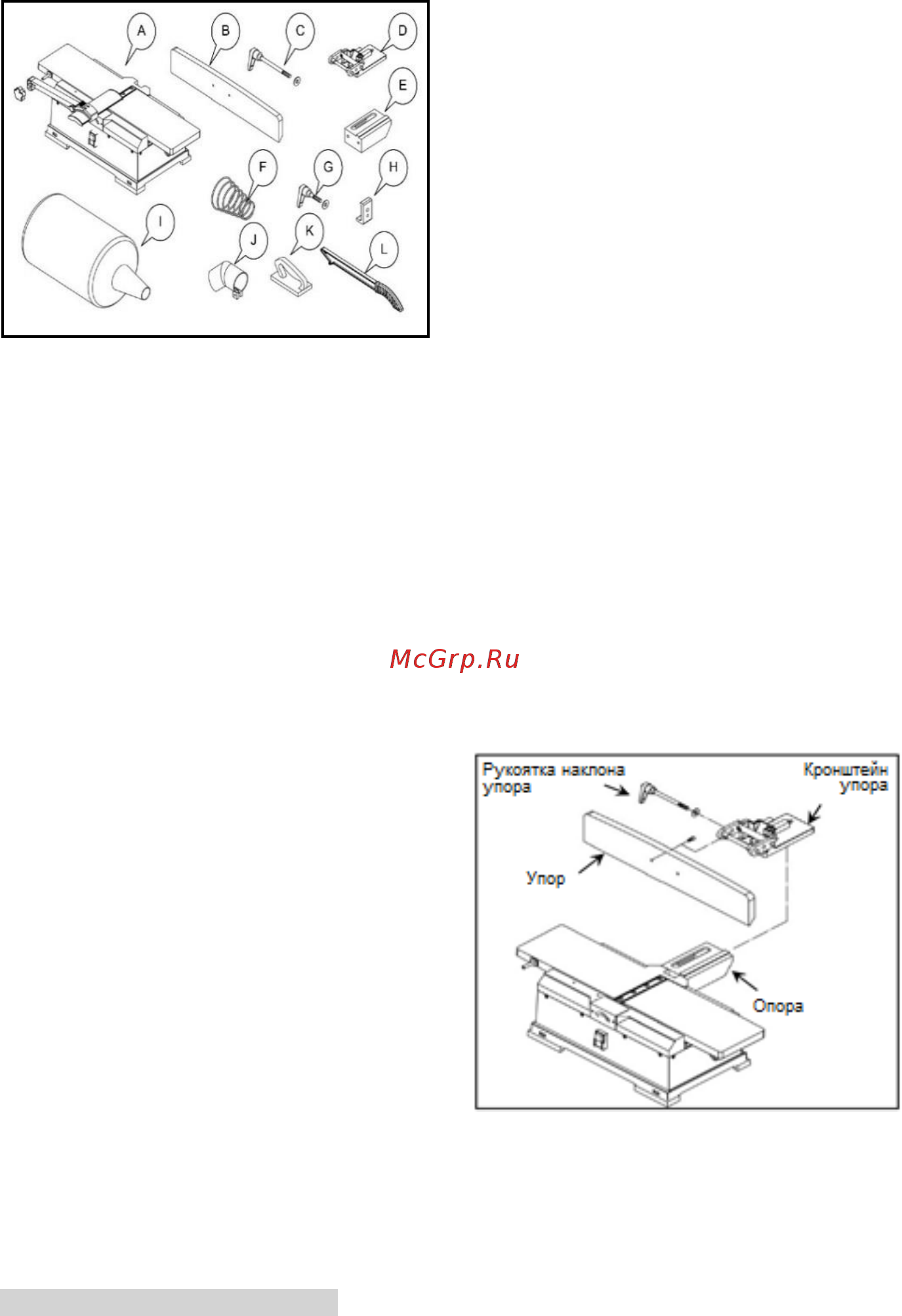

Рис. 1

A .............. Фуговальный станок с

защитным ограждением и ручкой

B .............. Упор

C ............. Рукоятка наклона упора с

дистанционным кольцом

D ............. Кронштейн упора

E .............. Опора

F .............. Пружина

G ............. Рукоятка перемещения

упора с дистанционным кольцом

H ............. Фиксирующая планка

I ............... Мешок для сбора пыли и

опилок

J .............. Вытяжной штуцер

K .............. Прижим

L .............. Толкатель

Фуговальный станок

Упор

Защитное ограждение строгального

вала

Мешок для сбора пыли с пружиной

Прижим и толкатель

Набор инструментов для сборки

Инструкция по эксплуатации

Перечень деталей

Комплект крепежа:

2 винта с внутренним шестигранником

M6X20

Шестигранные ключи: 3, 4, 5 и 6 мм

4. Транспортировка и запуск

4.1 Транспортировка и установка

Для транспортировки станка

используйте вилочный погрузчик или

ручную тележку. Убедитесь, что в

процессе транспортировки станок не

опрокинется и не упадет.

Станок спроектирован для работы в

закрытом помещении и должен быть

установлен на прочную и ровную

поверхность.

При необходимости станок можно

зафиксировать болтами.

Для удобства транспортировки станок

поставляется частично разобранным.

4.2 Сборка

Если при распаковке вы обнаружили

какие-либо повреждения, возникшие в

процессе транспортировки станка,

немедленно сообщите о них

поставщику. Не запускайте станок в

работу!

Утилизируйте упаковку экологически

безопасным способом.

Очистите от защитной

антикоррозионной смазки все

покрытые ею поверхности при

помощи мягкого растворителя.

Установка опоры упора

 Прикрутите опору к станку с

помощью винтов с внутренним

шестигранником и стопорных

шайб.

 Вставьте в опору фиксирующую

планку. Установите ее так, чтобы

штифты располагались вплотную к

нижней кромке опоры.

 Зафиксируйте планку с помощью

рукоятки для перемещения упора

с дистанционным кольцом.

См. Рис. 2.

Рис. 2

Установка вытяжного штуцера и

мешка для сбора пыли

 Наденьте вытяжной штуцер на

конец патрубка для выхода пыли.

Затяните винт с полукруглой

головкой.

 Откройте застежку в нижней части

мешка, установите пружину внутри

крепежного рукава мешка.

 Наденьте рукав с пружиной на

вытяжной штуцер.

 Закройте застежку мешка (см.

Рис. 3 и Рис. 4).
