Инструкция по эксплуатации Страница: 5

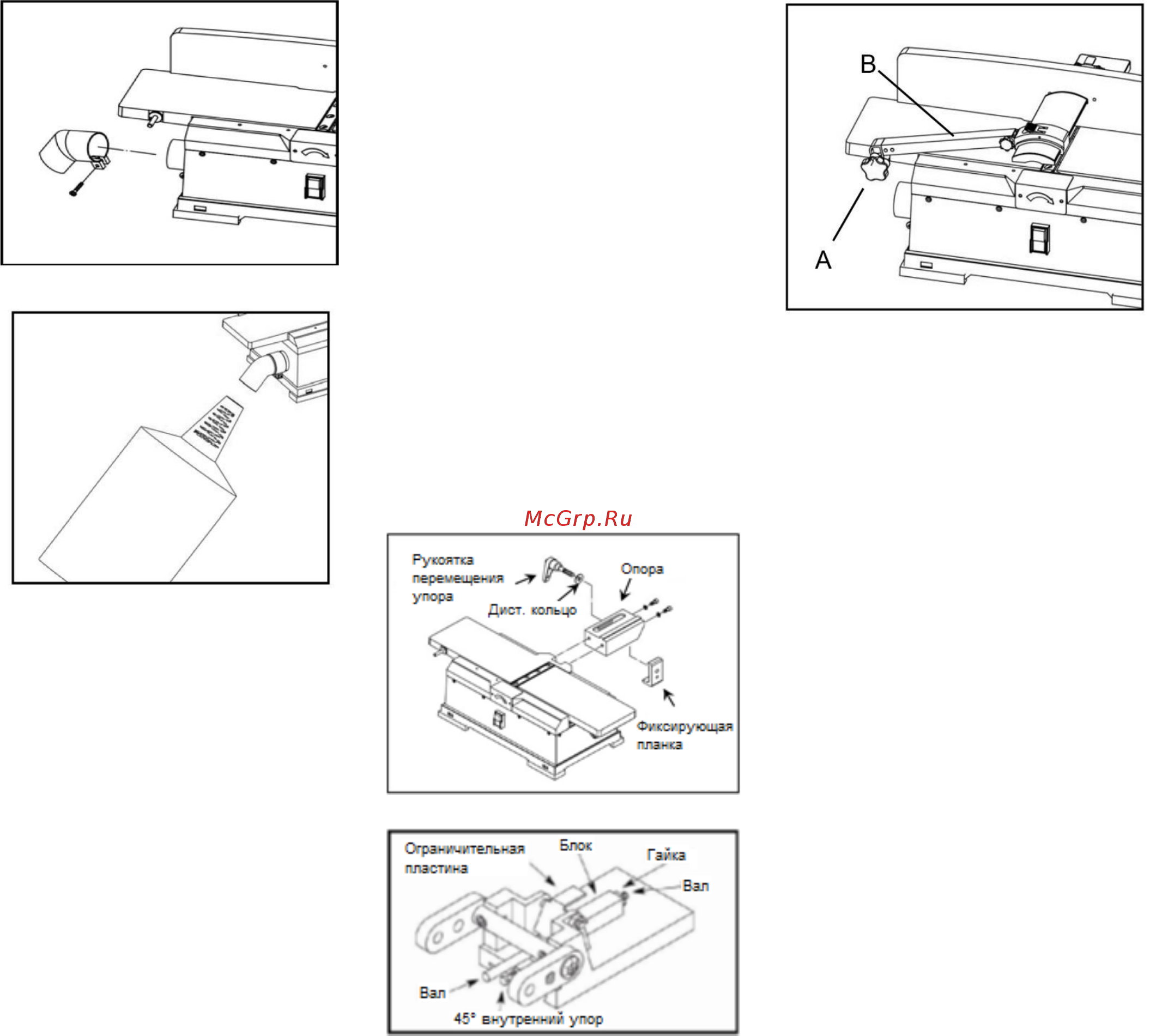

Jet JSJ-6 (10000278M) [5/11] Рис 3

Рис. 3

Рис. 4

Установка упора и кронштейна

упора

 Прикрутите упор к кронштейну с

помощью двух винтов с

внутренним шестигранником и

стопорных шайб.

 Заведите упор с кронштейном на

опору с фиксирующей планкой по

направляющей типа "ласточкин

хвост".

 Продолжайте продвигать упор

вперед, чтобы он оказался над

столами станка. В этом положении

край защитного ограждения

строгального вала будет

располагаться вплотную к упору,

при этом вал будет закрыт по всей

его ширине. Зафиксируйте

кронштейн с помощью рукоятки

для перемещения упора.

 Вставьте рукоятку наклона упора

вместе с дистанционным кольцом

в отверстие правой крепежной

планки кронштейна и закрутите ее

в левую крепежную планку.

 Убедитесь, что ограничительная

пластина (Рис. 6) находится в пазе

блока. Установите упор вплотную

к валу и зафиксируйте его

положение с помощью рукоятки

наклона.

 Положите на стол

комбинированный угольник,

уперев его в плоскость упора.

Упор должен располагаться под

углом 90° к поверхности стола.

Если это не так, ослабьте ручку

наклона упора и шестигранную

гайку, и поворачивайте вал с

помощью отвертки, пока угол

между упором и столом не будет

равен 90°. Зафиксируйте

положение упора, затянув

шестигранную гайку.

 Проверьте внутренний и внешний

упоры-ограничители под углом 45°

с помощью углового калибра или

угломера. Внутренний упор-

ограничитель – это болт с

шестигранной головкой,

расположенный под валом.

Внешний упор-ограничитель

расположен в верхней части

упора. Если необходима

регулировка, ослабьте

шестигранную гайку,

закрутите/открутите болт, чтобы

он занял нужное положение, затем

снова закрутите гайку.

 Установите вытяжной штуцер и

мешок для сбора пыли.

(см. Рис. 3,4,5,6)

Рис. 5

Рис. 6

Установка защитного

ограждения строгального вала

Установите защитное ограждение

строгального вала (В, Рис. 7) с

помощью ручки (А, Рис. 7).

Расстояние между ограждением и

столом не должно превышать 75 мм.

Рис. 7

Установка

Полностью собранный станок весит

примерно 37 кг. Его необходимо

установить в месте с достаточным

освещением и подключить к сети с

подходящими параметрами. Перед

установкой станка убедитесь, что

вокруг есть свободное место для

полного прохождения заготовки через

станок. Места должно быть

достаточно для того, чтобы ни

оператору, ни другим, находящимся

рядом, людям не приходилось стоять

на одной линии с заготовкой во время

работы станка.

4.3 Подключение к электросети

Подключение к сети, а также

применяемые удлинительные

провода и штепсельные вилки

должны соответствовать

предписаниям на табличке станка.

Необходимо использовать плавкие

предохранители от скачков

напряжения на 16 А.

Применяйте только соединительные

кабели с маркировкой H07RN-F с

поперечным сечением провода

1,5 мм

или более.

Питающие провода и вилки должны

быть без дефектов.

Работы по подключению и ремонту

электрооборудования должны

производиться квалифицированным

электриком.

ВНИМАНИЕ:

- Перед запуском станка сначала

проверьте, чтобы строгальный вал

вращался свободно, а все защитные

приспособления были установлены.
