4.4 Отвод пыли

Перед началом эксплуатации станок

должен быть подключен к системе

отвода пыли. Отвод пыли должен

производиться автоматически, когда

станок включен.

Скорость потока воздуха,

проходящего через всасывающее

отверстие, должна составлять 20 м/с.

Гибкие шланги должны быть

изготовлены из негорючего

материала и заземлены.

4.5 Запуск станка

Запуск станка осуществляется

нажатием на зеленую кнопку («ON»).

Отключение станка осуществляется

нажатием на красную кнопку («OFF»)

на главном переключателе.

В случае перегрузки двигателя

сработает перегрузочный

выключатель.

После приблизительно 10 минут

остывания станок можно запустить

заново.

5. Работа на станке

Правильное рабочее положение:

Встаньте сбоку от стола подачи

(Рис. 8).

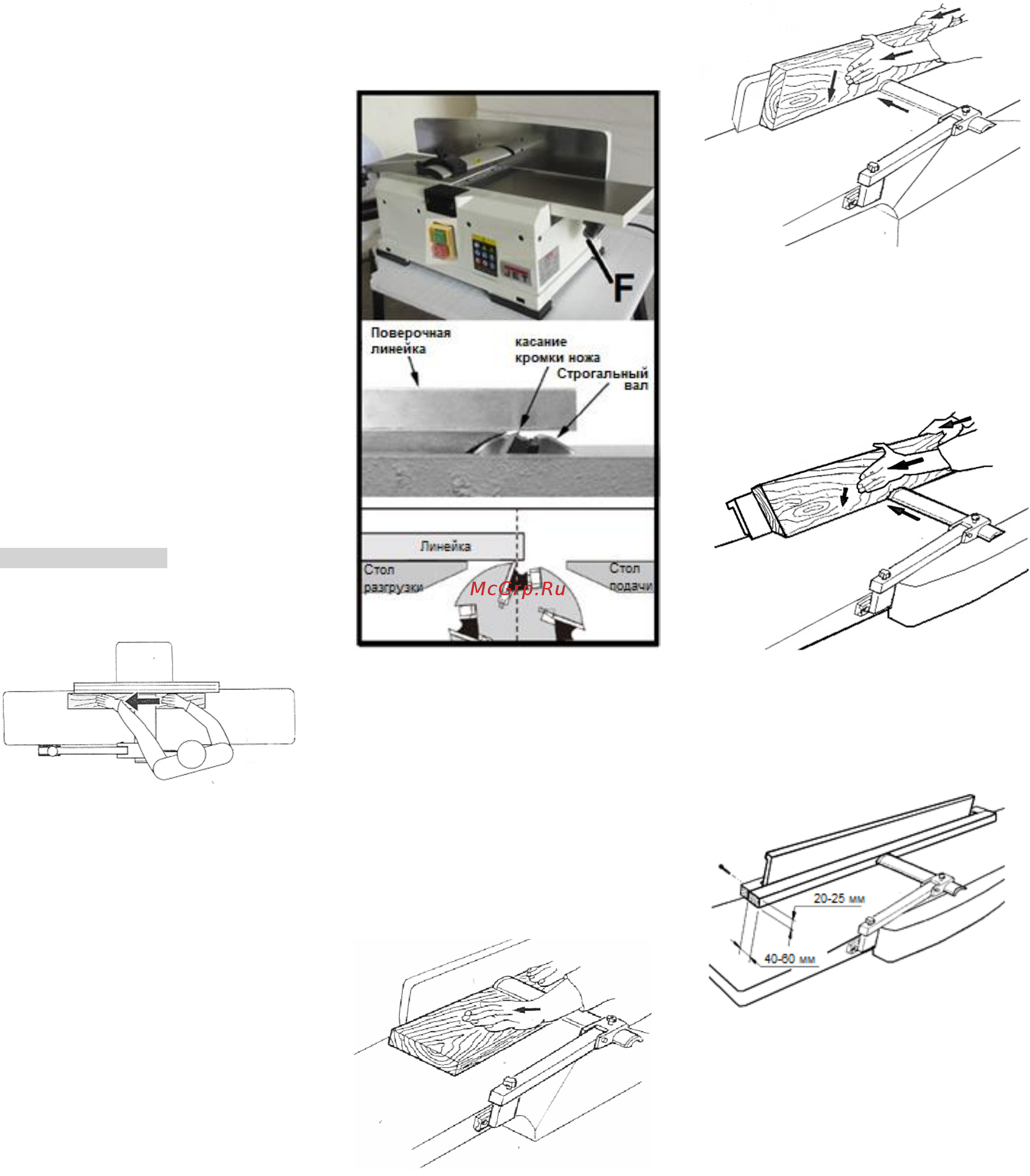

Рис. 8

Загрузка и подача заготовки:

Подавайте заготовку прямо поперек

стола подачи. Сожмите пальцы

вместе и ведите заготовку ладонями.

Запрещается помещать руки под

защитное ограждение строгального

вала.

Всегда держите руки на безопасном

расстоянии от строгального вала.

Не тяните заготовку назад, когда она

находится над незакрытым

строгальным валом.

Всегда обрабатывайте заготовку по

всей ее длине.

Регулировка глубины фугования с

помощью маховика

Установите маховик регулировки

стола подачи на соответствующий

вал (F, Рис. 9). Для выполнения

операции фугования стол разгрузки

(находится слева, если стоять лицом

к станку) должен быть установлен

вровень с кромкой ножа в его верхнем

положении. Как показано на Рис. 9,

для этого нужно положить на стол

разгрузки поверочную линейку и

регулировать его высоту, пока кромка

ножа не коснется линейки при

вращении строгального вала рукой.

Рис. 9

При работе с длинными заготовками

используйте роликовые опоры или

удлинение стола.

Фугование плоскости заготовки

толщиной до 75 мм:

Положите заготовку вплотную к упору.

Отрегулируйте защитное ограждение

строгального вала под высоту

заготовки. При ведении заготовки

проносите руки над защитным

ограждением строгального вала

(Рис. 10).

Рис. 10

Фугование торца заготовки

толщиной более 75 мм:

Положите заготовку вплотную к упору.

Отрегулируйте защитное ограждение

строгального вала под ширину

заготовки (Рис. 11).

Рис. 11

Обработка фаски:

Положите заготовку вплотную к упору.

Отрегулируйте защитное ограждение

строгального вала под ширину

заготовки (Рис. 12).

Рис. 12

Фугование узких заготовок:

Для безопасной подачи узких

заготовок установите

вспомогательный упор (Рис. 13).

Рис. 13

Изменение положения упора

Упор можно расположить для

обработки заготовки под углом до 45°.

Его можно наклонить как внутрь, так и

наружу.

Перед регулировкой положения упора

убедитесь, что питание станка

выключено.

Для наклона упора выполните

следующие шаги:

Ослабьте рукоятку наклона упора.

Эта рукоятка подпружинена. Чтобы

ослабить ее, необходимо аккуратно

вытянуть ее из опоры, отпустить и

вращать, пока она не ослабится.
