Наклоните упор рукой на нужный угол
внутрь или наружу. Если вы
настроили станок в соответствии с
инструкциями по установке, при
наклоне до конца внутрь или наружу
упор будет доходить до 45°
ограничителей и проверять угол
необходимости не будет. Однако,
перед началом работы рекомендуется
всегда проверять угол наклона упора.
Когда упор будет установлен под
нужным углом, затяните рукоятку
наклона.
Упор можно установить над ножами,
чтобы они остались открытыми только
на ширину обрабатываемой
заготовки.
Сдвиньте упор вперед на желаемое
расстояние и затяните рукоятку
перемещения упора. Убедитесь, что
упор надежно зафиксирован.
Косой рез и обработка фаски
Упор фуговального станка можно
наклонить на 45° внутрь или наружу.
Установите упор под желаемым углом
и затяните рукоятку наклона упора.
Косой рез означает обработку всего
торца заготовки под углом. Он может
производиться в несколько проходов
в зависимости от требуемой глубины
фугования. При обработке фаски
срезается только кромка торца
заготовки. Обычно фаска снимается
за один проход при глубине
фугования 3 мм.
Указания по работе:
Всегда используйте острые ножи!
Перед использованием станка упор
необходимо надежно зафиксировать.
Проверьте заготовку на предмет
инородных предметов (гвоздей,
винтов) и выпадающих сучков.
Неоднородную по толщине заготовку
следует подавать более толстым
концом вперед, вогнутой стороной
вниз.

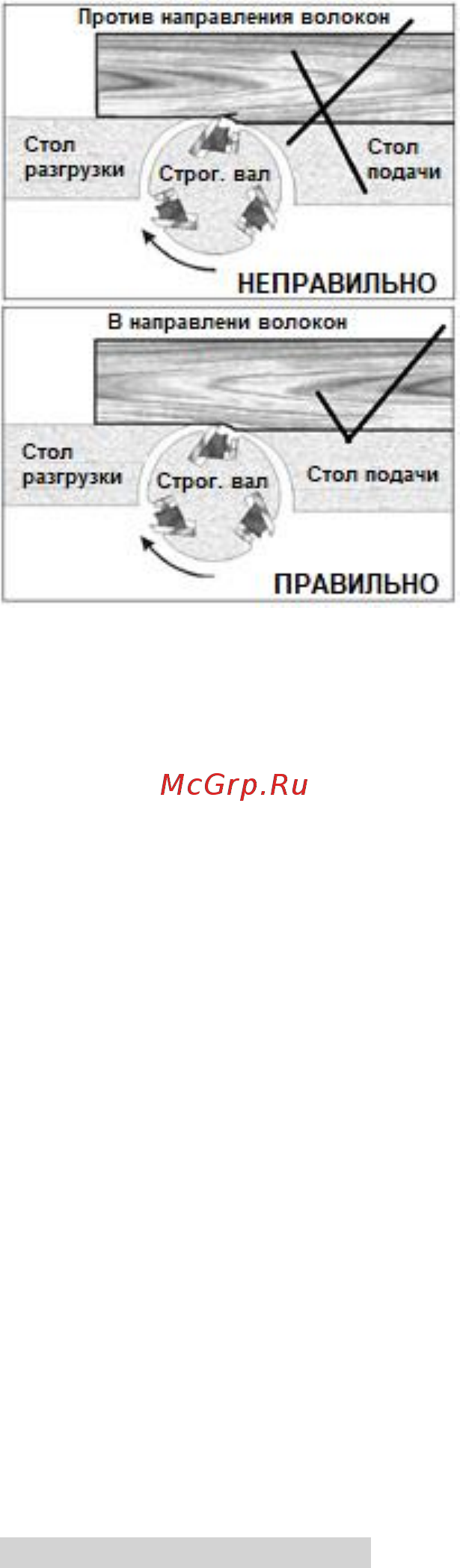

По возможности, обрабатывайте
заготовку по направлению волокон
древесины (Рис. 14).
Рис. 14
При обработке заготовки в несколько
проходов с меньшим количеством
удаляемого материала поверхность
получается более качественной.
Если после завершения обработки вы
не собираетесь продолжать работу на
станке, отключите его. Накройте
строгальный вал защитным
ограждением.
Короткие заготовки можно
обрабатывать только с помощью
специальных шаблонов и прижимов.
Для надлежащего использования
станка следуйте указаниям,
приведенным в приложении А
«Безопасная эксплуатация»
(на последних страницах данной
инструкции)
A1: Фугование заготовки толщиной
менее 75 мм.
A2: Торцевое фугование.
A3: Фугование узкой заготовки.
A4: Фугование короткой заготовки с
помощью прижима.
6. Настройка и регулировка
Общие указания:
Работы по регулировке и настройке
можно проводить только после того,
как станок был защищен от
непредусмотренного включения.
Выдерните вилку из розетки!
6.1 Замена ножей
Менять ножи можно только когда
станок отключен от сети!
Существует риск получения травм от
ножей. При замене ножей надевайте
подходящие перчатки.
Переместите защитное ограждение
строгального вала вперед, а упор
сдвиньте назад.
Полностью выкрутите четыре болта с
квадратной головкой, которые крепят
прижимную планку ножа (работайте в
перчатках!).
Сначала снимите со строгального
вала нож, затем прижимную планку.
Очистите все поверхности
строгального вала и планки с
помощью подходящего средства (не
используйте очистители, которые
могут разъесть металлические
детали).
Устанавливайте только подходяще
ножи, соответствующие техническим
характеристикам станка и стандарту
EN 847-1. Неподходящие,
неправильно установленные,
изношенные, поврежденные или
изогнутые ножи могут расшататься в
процессе работы и значительно
увеличить риск отскока заготовки.
Всегда меняйте все три ножа
одновременно.
Запорные планки взаимозаменяемы,
их можно устанавливать в
произвольном порядке.
Перетачивать можно только ножи с
маркировкой “HSS” или “HS”.
При переточке со всех трех ножей
следует удалять одинаковое
количество материала, в противном
случае дисбаланс может привести к
повреждению подшипников.
Нож можно перетачивать до тех пор,
пока его ширина не достигнет 21 мм.
Предельный радиус выхода ножей за
пределы корпуса строгального вала
составляет 1,1 мм.
Используйте только оригинальные
запасные части производства
компании Jet .
Ножи были надлежащим образом
отрегулированы на заводе-
изготовителе, поэтому они не требуют
дополнительной регулировки. Однако,
их регулировка могла нарушиться в
процессе транспортировки и прочих
манипуляций со станком. Для точной
обработки кромка ножа в наивысшей
точке должна располагаться на
уровне стола разгрузки.
