Проверка правильности

расположения ножей:

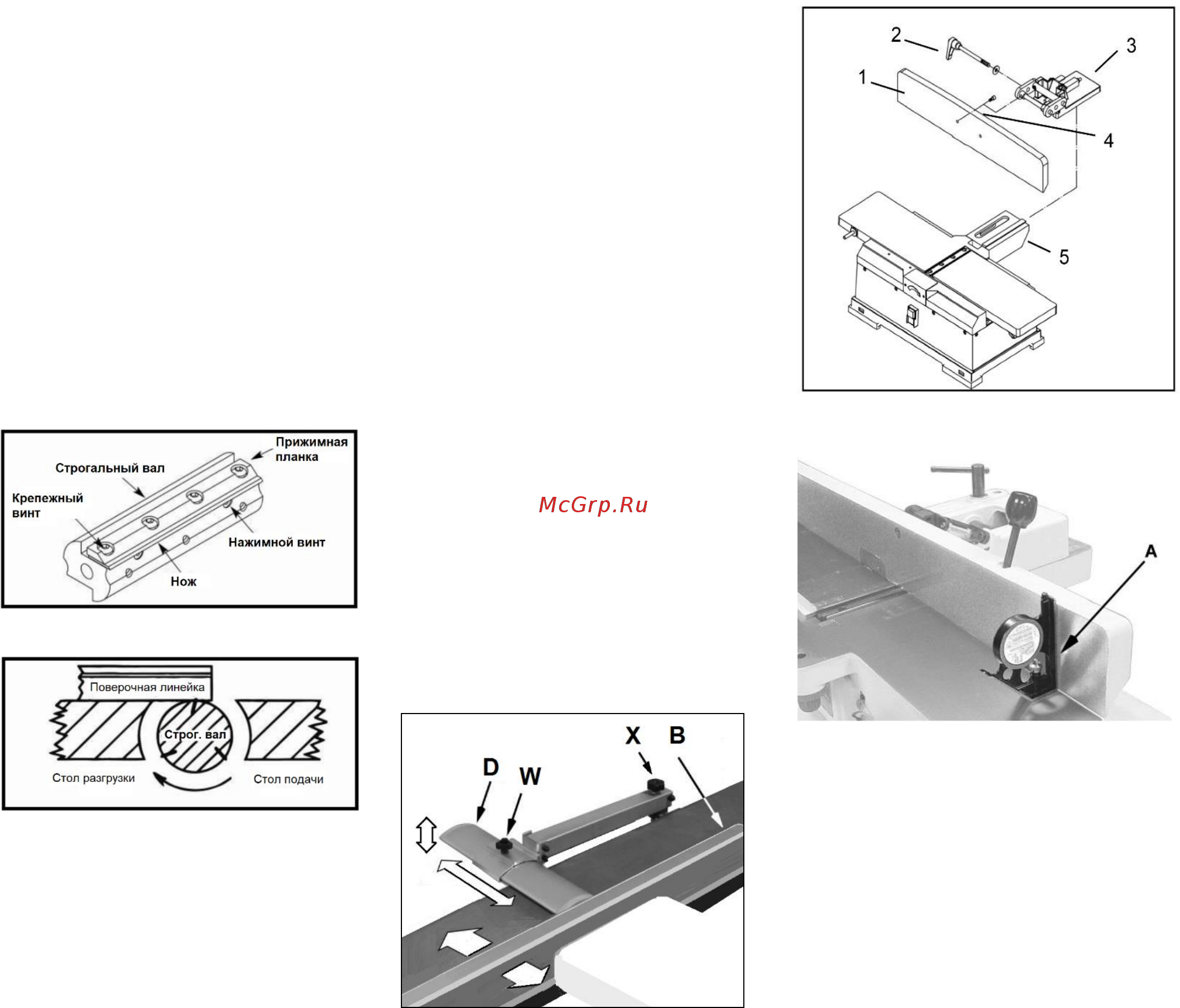

(См. Рис. 15,16).

 Чтобы защитное ограждение не

закрывало строгальный вал,

заблокируйте его с помощью

деревянного бруска длиной

примерно 160 мм, установив

брусок между заграждением и

упором.

 Проверните строгальный вал,

чтобы один из ножей оказался в

наивысшей точке. ОСТОРОЖНО:

Ножи очень острые. Ни в коем

случае не касайтесь режущей

кромки ножа пальцами.

 Положите на стол разгрузки

поверочную линейку, чтобы она

располагалась над ножами.

 Линейка должна одинаково лежать

на столе разгрузки с обеих сторон

ножа.

 Проверните строгальный вал

рукой. Ножи должны слегка

касаться линейки. Если ножи

расположены слишком низко или

высоко с какой-либо стороны вала,

отрегулируйте их высоту с

помощью нажимных винтов.

Рис. 15

Рис. 16

Установите на место упор и защитное

ограждение строгального вала.

Не допускайте повреждения ножей

Фуговальный станок относится к

точному деревообрабатывающему

оборудованию, поэтому для

обработки следует использовать

только качественный пиломатериал.

Обработка некачественных

материалов может привести к

ухудшению качества фугования

последующих заготовок.

Для надлежащей работы станка

рекомендуется использовать его

вместе с вытяжной установкой,

которая подключается через

вытяжной штуцер с обратной стороны

станка. Подключение вытяжной

установки особенно рекомендуется

при выполнении глубоких резов,

чтобы станок на забился стружкой и

опилками.

 Не обрабатывайте грязные

заготовки. Грязь и камни являются

абразивом и приводят к износу

ножей.

 Удалите из заготовки гвозди и

скобы. На данном станке следует

обрабатывать только древесину.

 Старайтесь не использовать

заготовки с сучками. Сильная

свилеватость древесины в районе

сучков делает их жесткими, что

может привести к их выпадению и

заклиниванию станка.

 Не обрабатывайте слишком

сильно искривленные заготовки.

Для ускорения обработки

операторы иногда устанавливают

слишком большую глубину

резания. Чтобы поверхность

получилась ровной по всей длине,

производите обработку в

несколько проходов.

6.2 Регулировка защитного

ограждения строгального вала

Защитное ограждение можно

установить вплотную к упору и

опустить к столу настолько, насколько

это возможно для выполнения

определенной операции (см. Рис. 17).

Ослабьте ручку (W, Рис. 17), чтобы

установить ограждение (D) вплотную к

упору (В).

Поворачивайте ручку (X), чтобы

поднять или опустить ограждение,

уперев его в стол или заготовку.

Рис. 17

6.3 Регулировка положения упора

Наклон упора

Упор можно наклонить на любой угол

до 45° внутрь или наружу (см. Рис. 18,

Рис. 19, Рис. 20).

1. Перед регулировкой упора

убедитесь, что станок отключен от

сети, а переключатель находится в

положении ВЫКЛ. (OFF).

2. Ослабьте рукоятку наклона упора

(2, Рис. 18), повернув ее против

часовой стрелки. Если необходимо

изменить положение рукоятки,

вытяните ее, поверните в новое

положение и отпустите.

3. Вручную наклоните упор на

нужный угол, для измерения угла

используйте угломер (не входит в

комплект) (А, Рис. 19).

Рис. 18

Рис. 19

4. Когда упор будет установлен под

нужным углом, затяните рукоятку

наклона (2, Рис.18).
