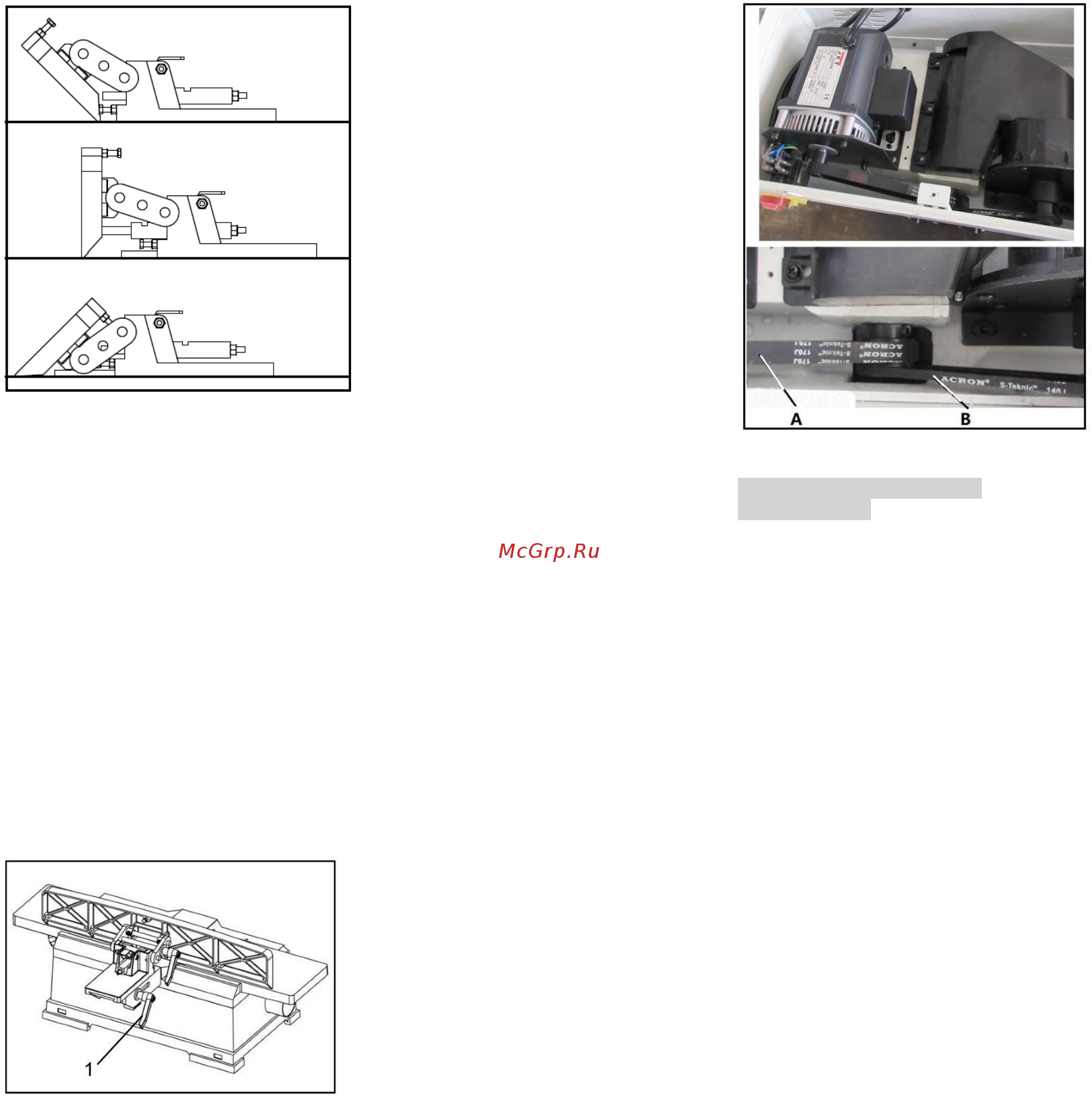

Рис. 20

Перемещение упора

1. Перед регулировкой упора

убедитесь, что станок отключен от

сети, а переключатель находится в

положении ВЫКЛ. (OFF).

2. Ослабьте рукоятку перемещения

упора (1, Рис. 21).

3. Передвиньте упор в нужное

положение. Упор можно

установить над ножами, чтобы они

остались открытыми только на

определенную ширину. Убедитесь,

что ширина открытого участка

ножей соответствует ширине

заготовки.

4. Затяните рукоятку перемещения

упора, чтобы зафиксировать его

положение.

Рис. 21

6.4 Переустановка ножей

Отключите станок от источника

питания. Зафиксируйте защитное

ограждение, чтобы оно не закрывало

строгальный вал. Выкрутите четыре

винта, крепящие нож и запорную

планку, извлеките нож и планку из

строгального вала. Очистите

запорную планку и строгальный вал

от скоплений пыли и смолы, затем

сложите вместе новый нож и

запорную планку и установите их в

строгальный вал. Закрепите нож с

планкой четырьмя винтами, на

затягивайте винты до тех пор, пока не

проверите положение ножа по

высоте. Отрегулируйте нож с

помощью поверочной линейки, как

описано в разделе "Регулировка

ножей". Затяните крепежные винты,

снова проверьте регулировку ножей и

убедитесь, что ножи располагаются

вровень со столом разгрузки.

Аналогичным способом замените

другие ножи, затем верните защитное

ограждение строгального вала в

первоначальное положение.

6.5 Замена приводного ремня и

ремня вентилятора

Отключите станок от источника

питания. Положите станок на боковую

сторону, чтобы переключатель

смотрел вверх. Выкрутите два винта,

крепящие крышку ременной

передачи, и снимите крышку (она

расположена в конце строгального

вала). Выкрутите четыре винта,

крепящие нижнюю крышку, и снимите

крышку. Сначала снимите со шкива

строгального вала ремень

вентилятора (В, Рис. 22), затем

приводной ремень (А, Рис. 22). Для

этого ремень надо потянуть на себя,

одновременно поворачивая его.

Выкрутите четыре крепежных болта

монтажной плиты двигателя, снимите

ремень со шкива двигателя и

установите новый. При этом следите,

чтобы ремень полностью сел в

канавки обоих шкивов. Установите

монтажную плиту двигателя с

помощью четырех болтов (затягивать

болты следует после того, как они все

будут закручены). Замените ремень

вентилятора, надев его на шкивы

строгального вала и вентилятора.

Установите на место крышку

ременной передачи и зафиксируйте

ее двумя винтами. Установите на

место нижнюю крышку и

зафиксируйте ее четырьмя винтами.

Рис. 22

7. Контроль и техническое

обслуживание

Общие указания:

Перед проверкой станка или

проведением любого технического

обслуживания сначала прочтите

приведенные ниже указания.

Техническое обслуживание, очистку и

ремонт станка разрешается

выполнять только после отключения

двигателя и полной остановки станка.

Выдерните вилку из розетки!

Регулярно проводите очистку станка.

Ежедневно проверяйте работу

вытяжной системы.

Поврежденные защитные

приспособления должны быть

незамедлительно заменены.

Очистка:

Для беспрепятственной подачи

заготовки поверхности стола и упора

должны быть чистыми и гладкими.

Чтобы предотвратить появление

ржавчины и сделать поверхности

более гладкими, наносите на них

восковую пасту.

Регулярно очищайте корпус станка с

помощью мягкой ветоши. Желательно

делать это после каждого

использования.

Следите, чтобы вентиляционные

отверстия не забивались пылью и

грязью.

Если грязь не вычищается из

отверстий, используйте мягкую

ветошь, смоченную в мыльной воде.
