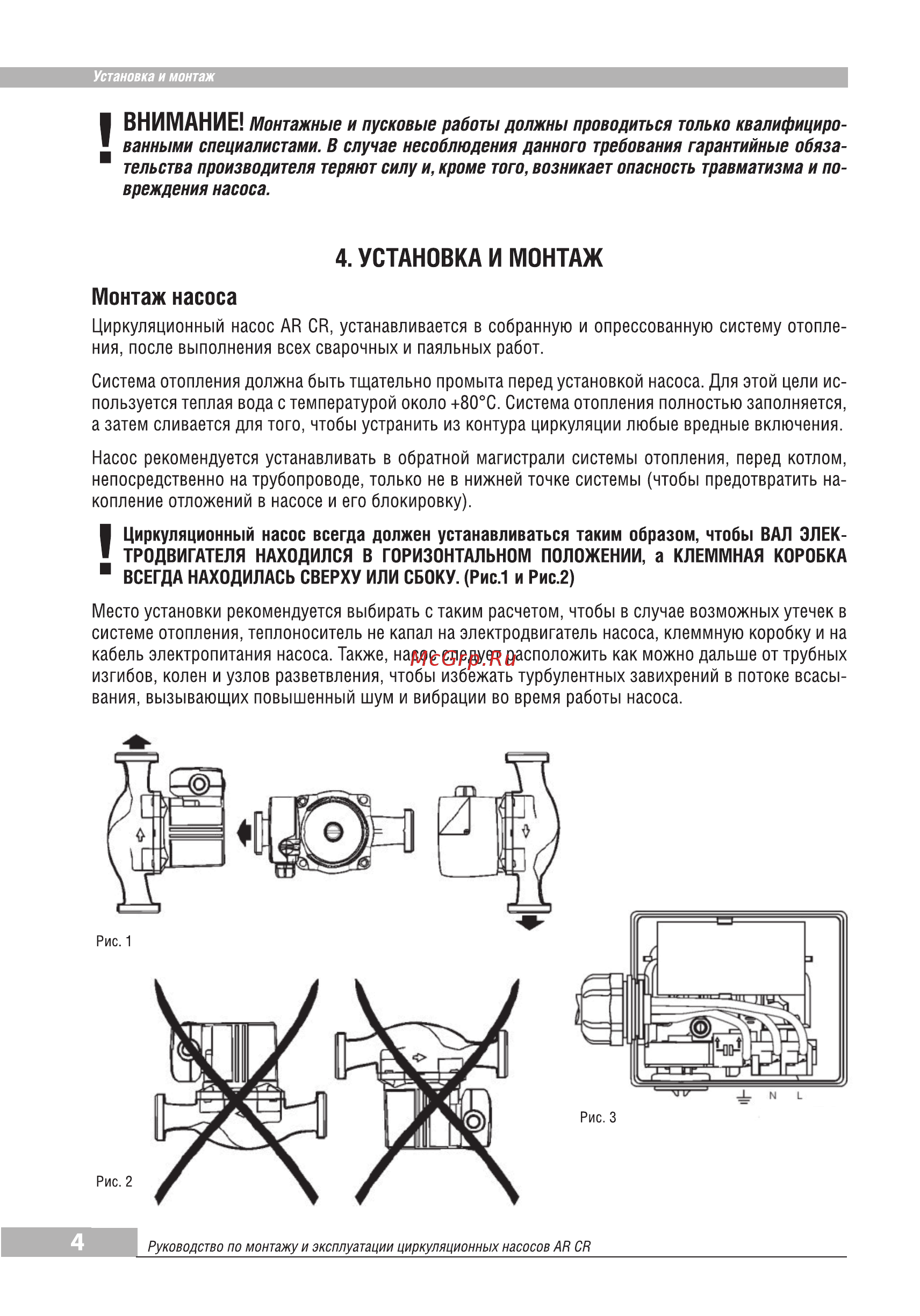

Установка и монтаж Монтажные и пусковые работы должны проводиться только квалифициро ВНИМАНИЕ ванными специалистами В случае несоблюдения данного требования гарантийные обяза тельства производителя теряют силу и кроме того возникает опасность травматизма и по вреждения насоса 4 УСТАНОВКА И МОНТАЖ Монтаж насоса Циркуляционный насос АП СП устанавливается в собранную и опрессованную систему отопле ния после выполнения всех сварочных и паяльных работ Система отопления должна быть тщательно промыта перед установкой насоса Для этой цели ис пользуется теплая вода с температурой около 80 С Система отопления полностью заполняется а затем сливается для того чтобы устранить из контура циркуляции любые вредные включения Насос рекомендуется устанавливать в обратной магистрали системы отопления перед котлом непосредственно на трубопроводе только не в нижней точке системы чтобы предотвратить на копление отложений в насосе и его блокировку насос всегда должен устанавливаться таким образом чтобы ВАЛ ЭЛЕК Циркуляционный ТРОДВИГАТЕЛЯ НАХОДИЛСЯ В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ а КЛЕММНАЯ КОРОБКА ВСЕГДА НАХОДИЛАСЬ СВЕРХУ ИЛИ СБОКУ Рис 1 и Рис 2 Место установки рекомендуется выбирать с таким расчетом чтобы в случае возможных утечек в системе отопления теплоноситель не капал на электродвигатель насоса клеммную коробку и на кабель электропитания насоса Также насос следует расположить как можно дальше от трубных изгибов колен и узлов разветвления чтобы избежать турбулентных завихрений в потоке всасы вания вызывающих повышенный шум и вибрации во время работы насоса 4 Руководство по монтажу и эксплуатации циркуляционных насосов АР СР
