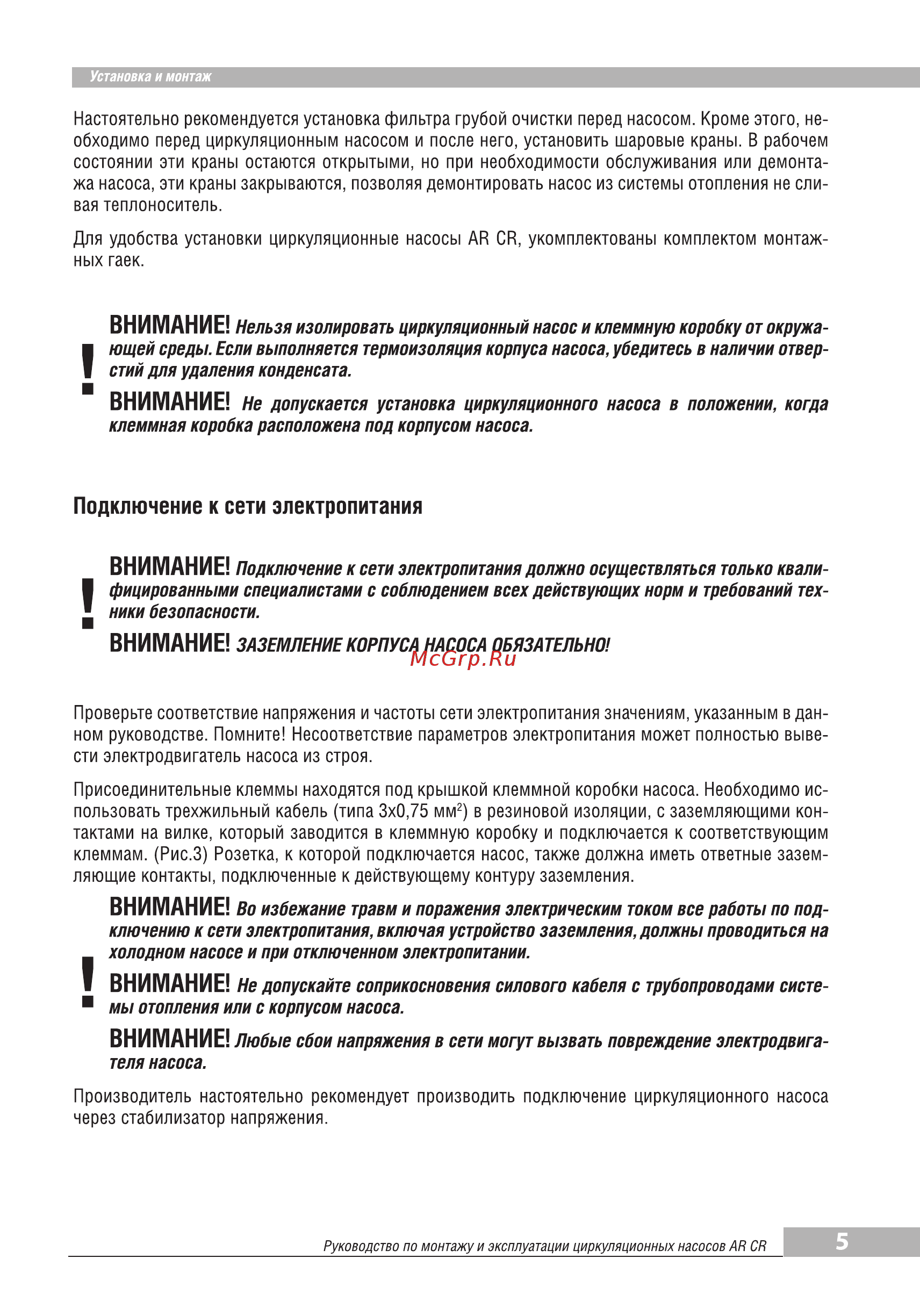

Установка и монтаж Настоятельно рекомендуется установка фильтра грубой очистки перед насосом Кроме этого не обходимо перед циркуляционным насосом и после него установить шаровые краны В рабочем состоянии эти краны остаются открытыми но при необходимости обслуживания или демонта жа насоса эти краны закрываются позволяя демонтировать насос из системы отопления не сли вая теплоноситель Для удобства установки циркуляционные насосы АВ СВ укомплектованы комплектом монтаж ных гаек ВНИМАНИЕ Нельзя изолировать циркуляционный насос и клеммную коробку от окружа ющей среды Если выполняется термоизоляция корпуса насоса убедитесь в наличии отвер стий для удаления конденсата ВНИМАНИЕ Не допускается установка циркуляционного насоса в положении когда клеммная коробка расположена под корпусом насоса Подключение к сети электропитания ВНИМАНИЕ Подключение к сети электропитания должно осуществляться только квалифилированными специалистами с соблюдением всех действующих норм и требований тех ники безопасности I ВНИМАНИЕ ЗАЗЕМЛЕНИЕ КОРПУСА НАСОСА ОБЯЗАТЕЛЬНО Проверьте соответствие напряжения и частоты сети электропитания значениям указанным в дан ном руководстве Помните Несоответствие параметров электропитания может полностью выве сти электродвигатель насоса из строя Присоединительные клеммы находятся под крышкой клеммной коробки насоса Необходимо ис пользовать трехжильный кабель типа 3x0 75 мм2 в резиновой изоляции с заземляющими кон тактами на вилке который заводится в клеммную коробку и подключается к соответствующим клеммам Рис З Розетка к которой подключается насос также должна иметь ответные зазем ляющие контакты подключенные к действующему контуру заземления ВНИМАНИЕ Во избежание травм и поражения электрическим током все работы по под ключению к сети электропитания включая устройство заземления должны проводиться на холодном насосе и при отключенном электропитании I ВНИМАНИЕ и Не допускайте соприкосновения силового кабеля с трубопроводами системы отопления или с корпусом насоса ВНИМАНИЕ Любые сбои напряжения в сети могут вызвать повреждение электродвига теля насоса Производитель настоятельно рекомендует производить подключение циркуляционного насоса через стабилизатор напряжения Руководство по монтажу и эксплуатации циркуляционных насосов АР СР 5
