ПОРТАТИВНАЯ СОЛНЕЧНАЯ ПАНЕЛЬ С PWM КОНТРОЛЛЕРОМ ЗАРЯДА
PS0204, PS0208, PS0212, PS0301, PS0302, PS0303
Руководство по эксплуатации
1. Описание
1.1 Портативная солнечная панель с PWM контроллером заряда серии PS0204, PS0208, PS0212, PS0301, PS0302,
PS0303 применяется для заряда автомобильных аккумуляторов, портативных устройств, подключенных через
USB разъем, а так же для питания осветительных приборов, рассчитанных на питание постоянным напряжением
12-14 В.
1.2 Солнечная панель может использоваться при загородных поездках, в загородных коттеджах, в случаях частых
отключений электроэнергии как источник питания для автономного освещения или как зарядное устройство для
аккумуляторов и мобильных устройств.
1.3 Контроллер оборудован системой светодиодной индикации, сигнализирующей об уровне заряда/разряда
подключенной батареи, подключении нагрузки, солнечной батареи, сигнализации аварийных ситуаций и нехватки
напряжения для питания нагрузки.
1.4 В контроллер входят функции защиты аккумуляторной батареи от избыточного заряда и переразряда. А также
защитой от перегрузки и короткого замыкания подключенной нагрузки.
1.5 Контроллер заряда подходит для использования со всеми типами свинцово-кислотных аккумуляторов. Тип
аккумуляторной батареи настраивается.
1.6 Солнечная панель подходит для наружного использования. Блок контроллера устанавливается на нормально
воспламеняемую поверхность и предназначается для использования внутри помещений.
2. Технические характеристики и условия эксплуатации
Модель
PS0204
PS0208
PS0212
PS0301
PS0302
PS0303
Тип панели
Монокристаллический Si
Конструкция панели
Мягкая складная
Выходное напряжение панели,
максимум
17.2 В
Максимальная выходная
мощность солнечной панели
50 Вт
100 Вт
150 Вт
60 Вт
100 Вт
150 Вт
Допустимое рабочее напряжение
нагрузки
12В DC
Материал корпуса контроллера
Пластик
Класс защиты от пыли и влаги
IP20
USB порт
DC 5В/1200мА
Собственный ток потребления
контроллера
≤5mA
Температура эксплуатации
солнечной батареи
-40..+ 85
o
C
Размеры панели, мм
1610х325х4
1720х664х6
1730х1020х5
680х664х35
1056х664х35
1335х664х35
Размеры панели в сложенном
виде, мм
360х325х30
380х340х80
385х345х90
664х337х75
664х524х75
664х758х75
Класс защиты от поражения
электрическим током
III
3. Комплектация
Солнечная панель – 1 шт.
Контроллер – 1 шт.
Кабель с зажимами типа «крокодил» 3 м – 2 шт.
Кабель 1 м для подключения панели к контроллеру – 1 шт.
Инструкция – 1 шт.
Чехол – 1 шт.
Коробка упаковочная – 1 шт.
4. Установка и подключение устройства

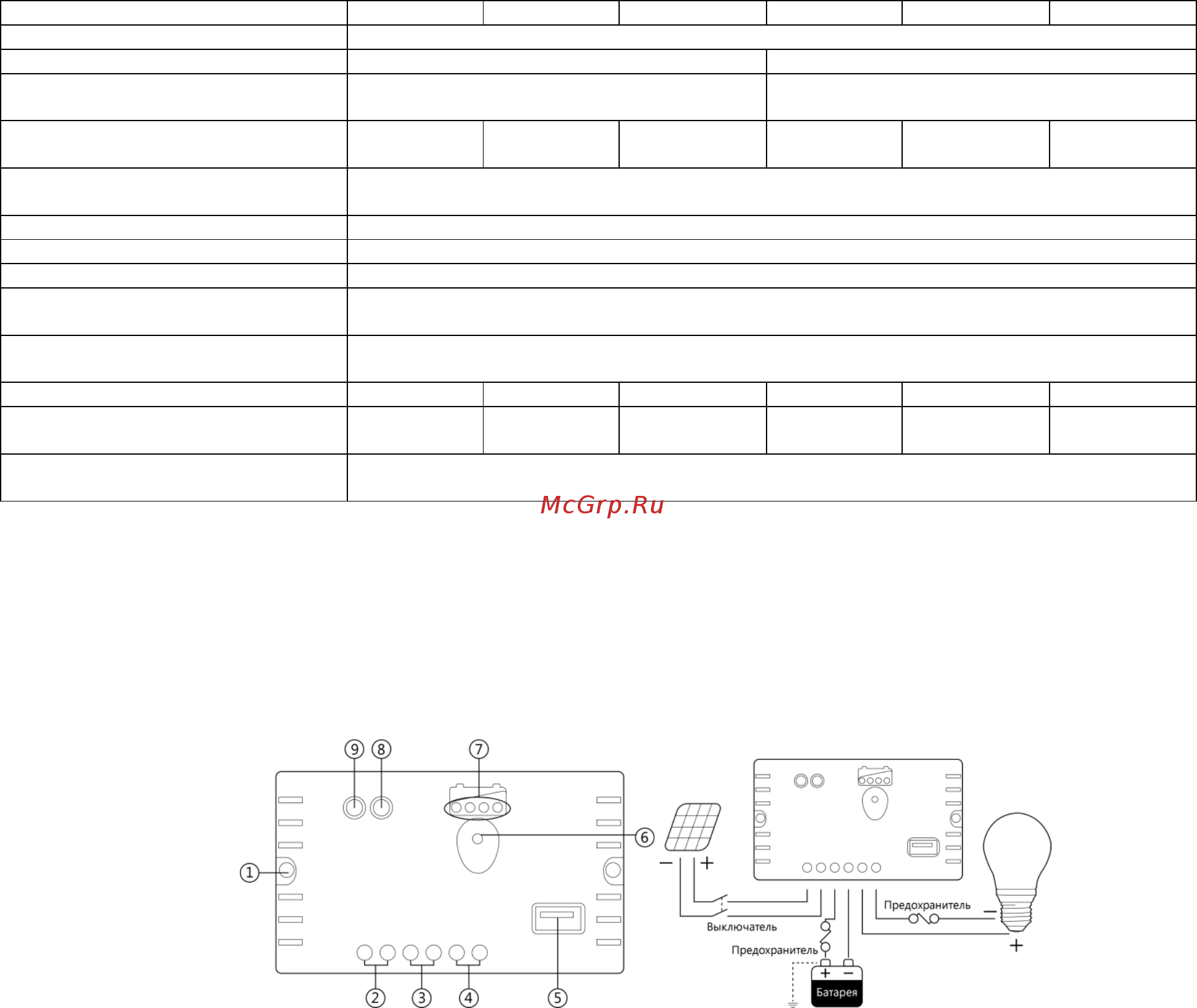

1 – монтажные отверстия Ø4,5 мм, 2 – разъемы для подключения солнечной панели, 3 – разъемы для
подключения аккумуляторной батареи, 4 – разъемы для подключения нагрузки, 5 – разъем USB, 6 – кнопка
включения, 7 – индикация уровня заряда подключенной батареи, 8 – индикатор подключения нагрузки, 9 –
индикатор подключения солнечной панели.
ВНИМАНИЕ!!!
Устройство не работает без подключенной аккумуляторной батареи. Аккумулятор всегда
подключается первым!!! Солнечная батарея не должна подключаться к контроллеру без
