подключенного аккумулятора. При подключении проводов к блоку контроллера необходимо соблюдать
полярность.
4.1 Разверните и установите панель на горизонтальную поверхность в зону попадания прямых солнечных лучей.
4.2 Установите контроллер на вертикальной поверхности, защищенной от прямых солнечных лучей, высокой
температуры и влаги. Над контроллером необходимо оставить как минимум 5 см свободного пространства для
беспрепятственной циркуляции воздуха.
4.3 Подключите солнечную панель, аккумуляторную батарею и нагрузку к блоку контроллера согласно приведенной
схеме, используя провода в комплекте поставки. До окончания процесса подключения не устанавливайте
предохранитель и не включайте питание от солнечной панели.
4.4 После подключения аккумуляторной батареи к блоку контроллера, загорятся зеленые светодиодные индикаторы
7 (показывают уровень заряда аккумулятора), 8 (показывает состояние порта для подключения нагрузки: включен
или выключен), 9 (индикатор процесса заряда аккумулятора). Если не происходит индикации уровня заряда
аккумуляторной батареи, то обратитесь к пункту 8 данного руководства по эксплуатации.

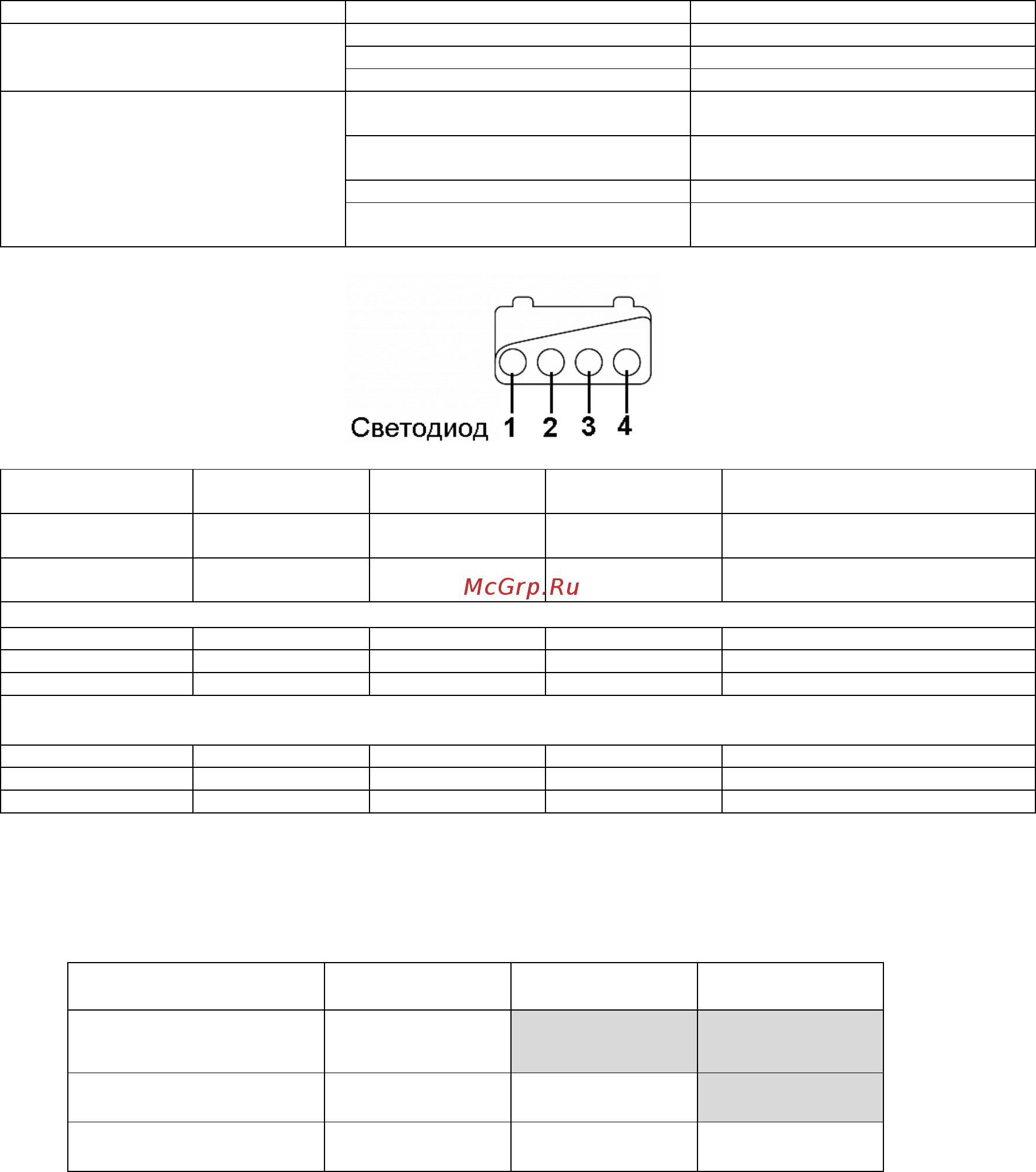

5. Светодиодная индикация
5.1 Работа светодиодных индикаторов 8 и 9
Индикатор
Статус
Обозначение
Индикатор процесса заряда 9
ON
Идет зарядка аккумулятора
OFF
Не идет зарядка аккумулятора
Быстро мигает
Батарея полностью заряжена
Индикатор порта нагрузки 8
ON
Порт нагрузки 4 и USB порт 5
подключены
OFF
Порт нагрузки 4 и USB порт 5
отключены
Медленно мигает
перегрузка порта нагрузки 4
Быстро мигает
Есть короткое замыкания на
порте нагрузки 4
5.2 Светодиодные индикаторы уровня заряда аккумуляторной батареи 7:
Светодиод 1
Светодиод
2
Светодиод
3
Светодиод
4
Напряжение
аккумулятора, В
Медленно
мигает
OFF
OFF
OFF
Аккумулятор разряжен
Быстро
мигает
OFF
OFF
OFF
Критично низкий уровень
заряда аккумулятора
Статус уровня заряда аккумулятора (при подзарядке: подключена солнечная панель)
ON
ON
OFF
OFF
12.8<Uакк<13.4
ON
ON
ON
OFF
13.4<Uакк<14.1
ON
ON
ON
ON
14.1<Uакк
Статус уровня заряда аккумулятора (при разряде: подключена нагрузка, но отключена
солнечная панель)
ON
ON
ON
OFF
12.8<Uакк<13.4
ON
ON
OFF
OFF
12.4<Uакк<12.8
ON
OFF
OFF
OFF
Uакк<12.4
6. Эксплуатация устройства
6.1 После подключения аккумулятора светодиодные индикаторы 7 покажут уровень заряда аккумулятора.
6.2 Далее выберите тип аккумуляторной батареи. Контроллер поддерживает зарядку трех типов аккумуляторов:
герметичные (sealed), гелиевые (GEL), аккумуляторы с погруженными электродами (flooded). Для выбора типа
нажмите кнопку 6 и удерживайте в течение 5 секунд, светодиоды 7 начнут моргать. Затем однократным нажатием
кнопки 6 выберите подключаемый тип аккумулятора в соответствии с таблицей:
Тип аккумулятора
Светодиод 3
герметичный
OFF
Гелевый
OFF
Flooded аккумулятор
ON
6.3 После выбора режима не нажимайте кнопку в течение 5 секунд, настройки сохранятся автоматически.
6.4 Включите подачу питания от солнечной панели. В зависимости от текущего уровня заряда аккумуляторной
светодиодный индикатор оповестит вас о процессе подзарядки (см. пункт 5.1). При полном заряде
аккумуляторной батареи, процесс подзарядки завершится автоматически.
6.5 При подключении нагрузки к порту 4, светодиодный индикатор 8 оповестит о питании нагрузки (см. пункт 5.1). При
подключении нагрузки слишком большой мощности включится защита от перегрузки контроллера, о чем
