FIN
179469186_c
Snow Line 560 II, 620 II, 620E II

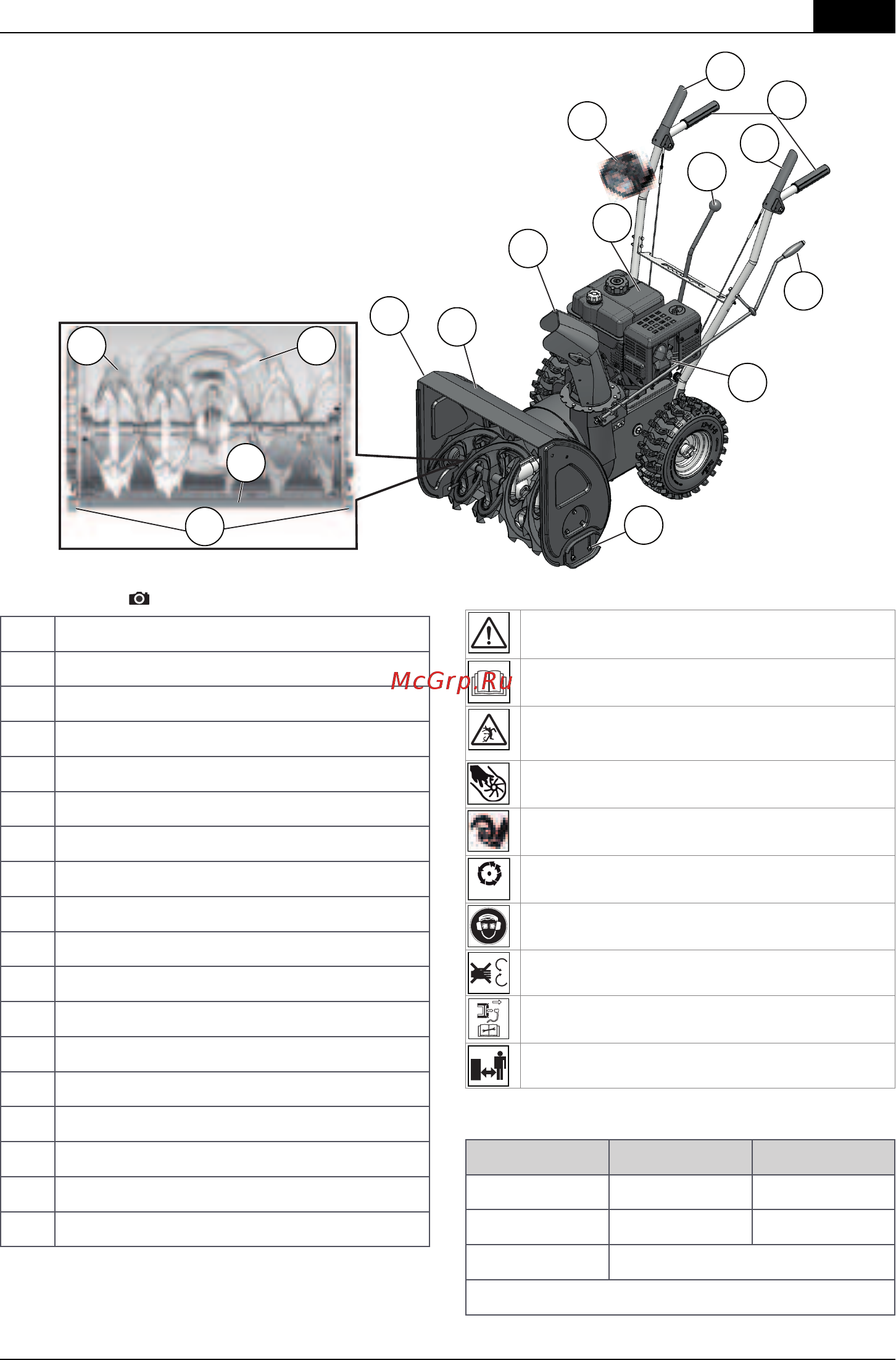

Laitteen osat ( A)
1 Pyörästön kytkentäkahva
2 Ohjainaisa
3 Linkouksen kytkentäkahva
4 Heittotorvi ja suojus
5 Moottori
6 Vaihdekeppi, 5 vaihdetta eteen ja 2 taakse
7 +HLWWRWRUYHQVllW|NDPSL
8 Kyltti
9 Linkousosa
10 Korkeussäädettävä liukujalas
12 Työvalo*
13 Heittopyörä
14 Puhdistustyökalu (kiinnitetty kilpeen)
15 Linkouslevy
16 Sytytystulpan pistoke
* Vain Snow-Line 620E II -mallissa
Symbole am Gerät
+XRPLR
Noudata erityistä varovaisuutta käytön aikana.
Lue käyttöohje ennen käyttöönottoa!
+HLWWRDOXHHOODHLVDDROHVNHOOD/LQJRWXQOXPHQ
DLKHXWWDPDYDDUD
Heittotorveen ei saa koskea!
Linkousosaan ei saa koskea eikä sen päälle
saa astua!
STOP
6DPPXWDPRRWWRULHQQHQODLWWHHOODWHKWlYLlW|LWl
.l\WlVLOPlMDNXXORVXRMDLPLD
3\|ULYLLQRVLLQHLVDDNRVNHD±WDUWWXPLVYDDUD
Irrota sytytystulpan pistoke ennen huolto- ja
korjaustöitä.
Muut henkilöt on pidettävä pois vaara-alueelta.
1
3
4
5
8
10
12
149
15
6
16
17
7
10
2
A
Mallikohtaiset tiedot
Typ < - > M
560 II PP FPñ
620 II PP FPñ
620E II Kuten 620 II,
