DLM 5140Li / 5580Li

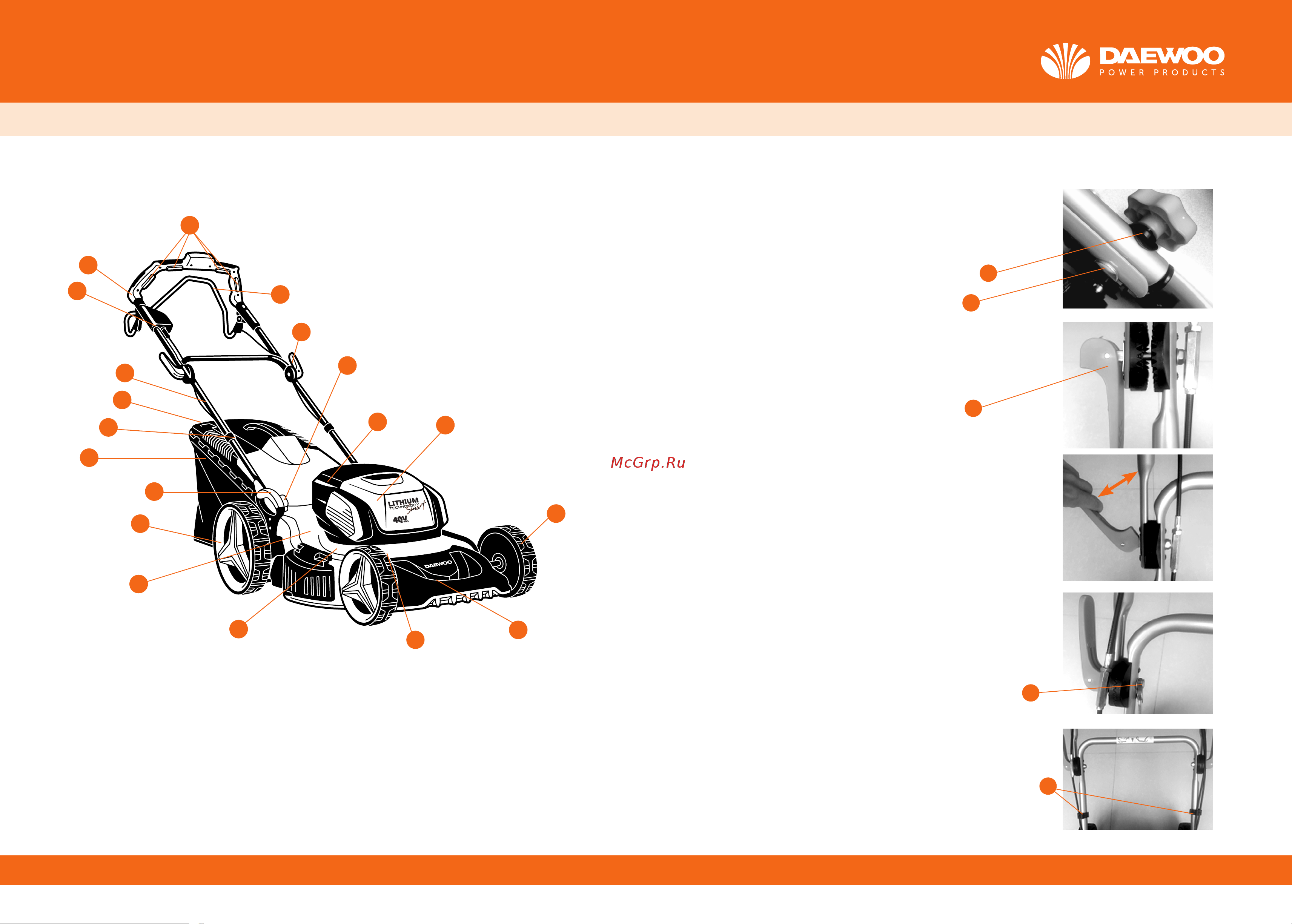

3. ОПИСАНИЕ ИЗДЕЛИЯ

1. Верхняя рукоятка

2. Кнопка включения

3. Скоба включения привода движения

4. Рычаг регулировки положения рукоятки

5. Защитная крышка

6. Передние колеса

7. Корпус газонокосилки

8. Задние колеса

9. Рукоятка центральной регулировки

высоты кошения

10. Травосборник

11. Нижняя рукоятка

12. Индикатор заполнения травосборника

13. Крепления рукоятки

14. Защитная крышка бокового выброса

15. Клипсы крепления кабеля

16. Отсек аккумуляторной батареи

17. Индикация заряда аккумуляторной

батареи

4. СБОРКА ИЗДЕЛИЯ

Извлеките газонокосилку и рукоятки из коробки

и убедитесь, что тросики не пережаты.

1. Закрепите нижнюю часть рукоятки к корпусу

газонокосилки с помощью болта (1)

и барашковой гайки (2)

2. Поднимите зажимы (3) для соединения

верхней и нижней рукояток.

3. Выберите удобное для вас положение

рукоятки и прижмите зажим для фиксации

рукояток.

4. Отрегулируйте натяжение, поворачивая

стопорную гайку (4) с помощью подходящего

гаечного ключа.

5. Закрепите кабели с двух сторон рукоятки

с помощью специальных клипс (5).
