Обзор изделия
3
29
28
27
26
30
22
21
25
13
24 23
20
16
15
17
17
32
13
8
5
9
4
7
14
10
6
19
18
1
2
31
11 12
33

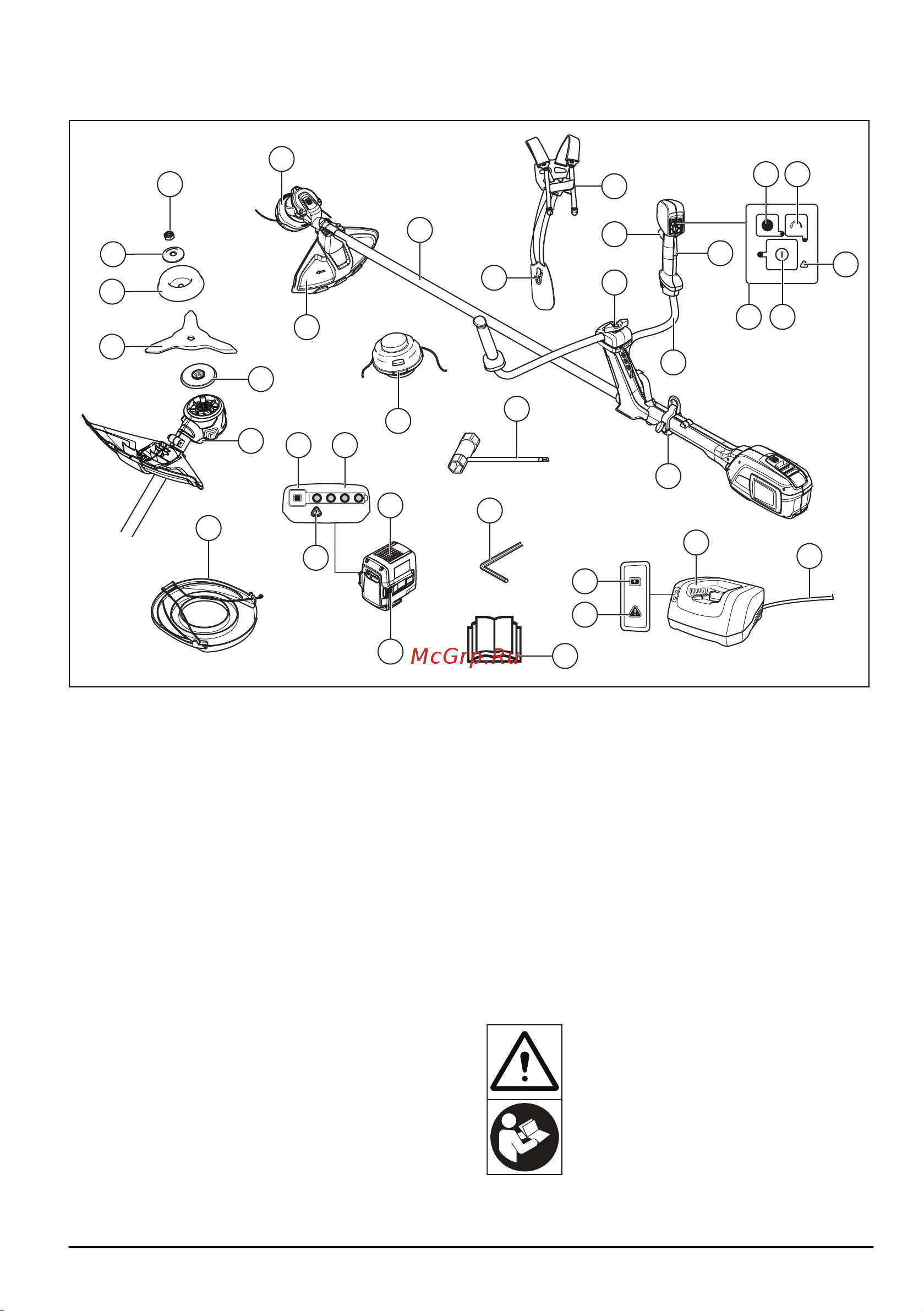

1. Головка триммера
2. Щиток режущего оборудования
3. Штанга
4. Устройство быстрого расцепления оснастки
5. Оснастка, набедренный щиток
6. Регулировка рукоятки
7. Рукоятка
8. Переключатель
9. Стопор переключателя
10. Кнопочная панель
11. Кнопка SavE
12. Кнопка переключения направления вращения
13. Предупреждающий индикатор (светодиодный
индикатор ошибки)
14. Кнопка запуска и останова
15. Шнур
16. Зарядное устройство
17. Индикатор включения и предупреждающий
индикатор (светодиодный индикатор ошибки)
18. Шестигранный ключ на 4 мм
19. Торцевой ключ
20. Головка триммера
21. Кнопки извлечения аккумулятора
22. Аккумулятор
23. Состояние аккумулятора
24. Кнопка-индикатор аккумулятора
25. Транспортировочный щиток
26. Отверстие для стопорного штифта,
шестигранный ключ на 4 мм
27. Ведущий диск
28. Нож
29. Опорный колпак
30. Опорный фланец
31. Контргайка
32. Руководство по эксплуатации
33. Петельная рукоятка
Условные обозначения на
изделии
ПРЕДУПРЕЖДЕНИЕ! Данное изделие
может представлять опасность!
Небрежная или неправильная
эксплуатация может привести к тяжелым
травмам пользователя или других лиц.
Крайне важно внимательно прочитать
руководство по эксплуатации. Перед
началом эксплуатации изделия
внимательно прочитайте руководство по
757 - 001 - 24.10.2018 3
Содержание
- Введение 2
- Назначение 2
- Описание изделия 2
- Содержание 2
- Обзор изделия 3
- Условные обозначения на изделии 3
- Ответственность изготовителя 4
- Условные обозначения на аккумуляторе и или зарядном устройстве аккумулятора 4
- Безопасность 5
- Инструкции по технике безопасности 5
- Общие меры предосторожности при работе с электроинструментом 5
- Проверка перед запуском 6
- Личная безопасность 7
- Эксплуатация и обслуживание электроинструмента 8
- Всегда руководствуйтесь здравым смыслом 10
- Общие инструкции по технике безопасности 10
- Инструкции по технике безопасности во время сборки 12
- Инструкции по технике безопасности во время эксплуатации 12
- Сборка лезвий для травы и головок триммера 12
- Средства индивидуальной защиты 17
- Режущее оборудование 19
- Головка триммера 20
- Защитные устройства на изделии 20
- Прочитайте следующие инструкции по технике безопасности прежде чем приступать к эксплуатации изделия 21
- Предупреждение запрещается использовать режущее оборудование без одобренного и правильно установленного щитка режущего оборудования всегда используйте щиток режущего оборудования рекомендованный для используемого в 22
- Проверка кнопочной панели 22
- Проверка стопора переключателя 22
- Проверка щитка режущего оборудования 22
- Проверка контргайки 23
- Функция быстрого расцепления оснастки 23
- Техника безопасности при работе с аккумулятором 24
- Техника безопасности при работе с зарядным устройством аккумулятора 25
- Инструкции по технике безопасности во время технического обслуживания 27
- Введение 28
- Сборка 28
- Сборка петельной рукоятки 28
- Сборка рукоятки 28
- Сборка щитка триммера 28
- Сборка ножа 29
- Установка и снятие контргайки 29
- Введение 30
- Проверка изделия перед эксплуатацией 30
- Регулировка подвески 30
- Эксплуатация 30
- Подключение зарядного устройства 31
- Запуск изделия 32
- Зарядка аккумулятора 32
- Информация об аккумуляторе 32
- Подключение аккумулятора к изделию 32
- Функция автоматической остановки 32
- Эксплуатация изделия 32
- Балансировка изделия 33
- Запуск функции save 33
- Изменение направления работы головки триммера 33
- Снятие срезанного материала с лезвия для травы ножа для травы 33
- Стрижка травы 33
- Стрижка травы с помощью головки триммера 33
- Кошение травы 34
- Подрезка травы 34
- Подрезка травы с помощью лезвия для травы 34
- Уборка травы 34
- Введение 35
- График технического обслуживания 35
- Остановка изделия 35
- Техническое обслуживание 35
- Установка рукоятки в положение для транспортировки 35
- Замена головки триммера 36
- Очистка изделия аккумулятора и зарядного устройства 36
- Проверка аккумулятора и зарядного устройства 36
- Проверка режущей лески 36
- Заточка ножа и лезвия для травы 37
- Кнопочная панель 37
- Поиск и устранение неисправностей 37
- Аккумулятор 38
- Зарядное устройство 39
- Транспортировка и хранение 39
- Транспортировка хранение и утилизация 39
- Технические данные 40
- Утилизация аккумулятора зарядного устройства и изделия 40
- Принадлежности 41
- Рекомендованные аккумуляторы 41
- Рекомендованные зарядные устройства 41
- Соответствующие принадлежности 41
- Декларация соответствия ес 42
- Московская обл г химки ул ленинградская владение 39 строение 6 здание ii этаж 4 помещение ob02_04 телефон горячей линии 8 800 200 1689 42
- Www husqvarna com 44
