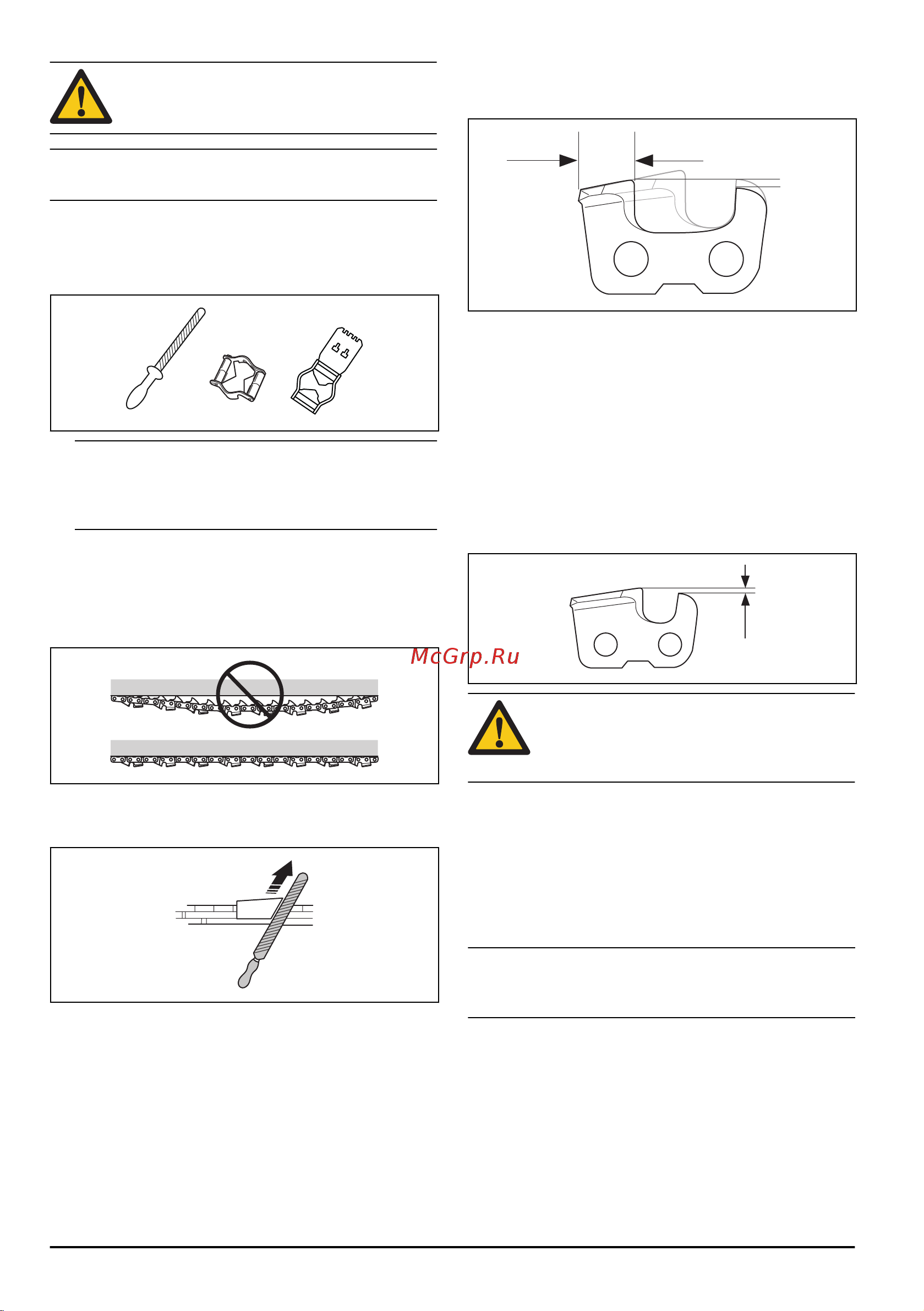

ПРЕДУПРЕЖДЕНИЕ: Риск отдачи
значительно повышается при
несоблюдении инструкций по заточке.
Примечание: Информацию о заточке цепи пилы см.
в разделе
Заточка режущих зубцов на стр. 22
.
Заточка режущих зубцов
1. При заточке режущих зубцов используйте
круглый напильник и шаблон для заточки.
Примечание: Информацию о размере
напильника и шаблоне для вашей цепи согласно
нашей рекомендации см. в разделе
Принадлежности на стр. 27
.
2. Убедитесь, что натяжение цепи пилы
правильное. При ненадлежащем натяжении цепь
пилы перемещается из стороны в сторону. Это
усложняет процесс заточки цепи пилы. См.
инструкции в разделе
Натяжение цепи на стр.
23
.
3. Переместите напильник с внутренней стороны
режущего зубца наружу. Уменьшите давление на
напильник при движении на себя.
4. Удалите заполнитель со всех зубьев, сначала с
одной стороны.
5. Поверните изделие и удалите заполнитель с
другой стороны.
6. Убедитесь, что после удаления заполнителя все
режущие зубья одинаковой длины.
7. Цепь пилы считается изношенной при
уменьшении длины режущих зубьев до 4 мм (0,16
дюйма). Замените цепь пилы.
Общая информация о настройке
ограничителя глубины
После заточки режущих зубьев (A) регулировка
ограничителя глубины (C) уменьшается. Для
поддержания максимальной производительности
при пилении необходимо удалить заполнитель из
ограничителя глубины (B), чтобы достичь
рекомендованной настройки ограничителя.
Инструкции по регулировке настройки ограничителя
глубины для вашей цепи пилы см. в разделе
Принадлежности на стр. 27
.
A
B
C
ПРЕДУПРЕЖДЕНИЕ: Чрезмерно
большая регулировка ограничителя
глубины увеличивает риск отдачи цепи
пилы!
Регулировка ограничителя глубины
Прежде чем отрегулировать настройку ограничителя
глубины или заточить режущие зубы, см. инструкции
в разделе
Заточка режущих зубцов на стр. 22
. Мы
рекомендуем регулировать настройку ограничителя
глубины после каждой третьей операции заточки
режущих зубьев.
Примечание:
Данная рекомендация актуальна,
только если длина режущих зубьев не уменьшается
намного.
22 783 - 002 - 12.11.2018
