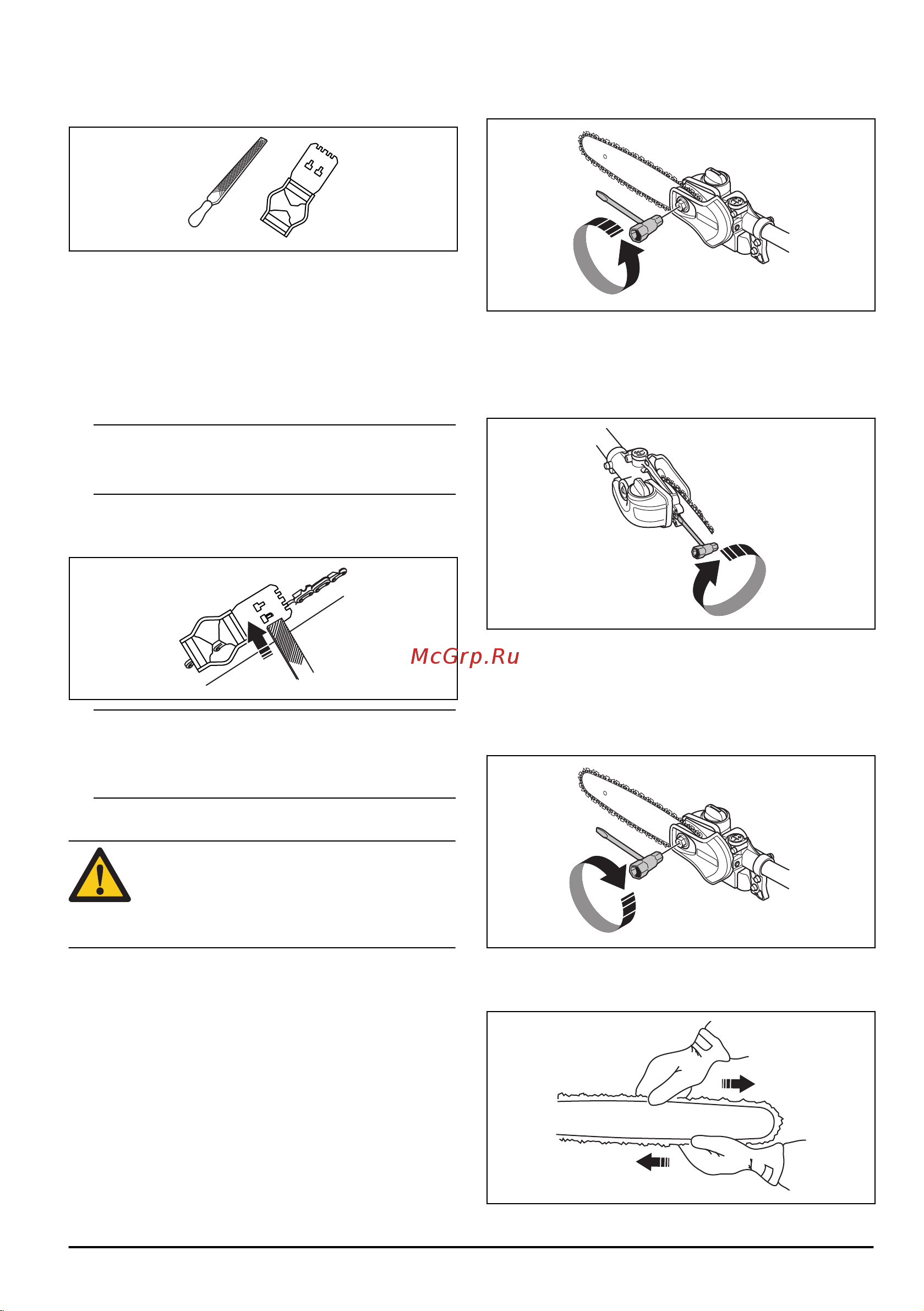

Мы рекомендуем пользоваться нашим шаблоном
для регулировки ограничителя глубины, чтобы
обеспечить правильные глубину и угол.
1. Используйте для регулировки ограничителя
глубины плоский напильник и шаблон
ограничителя глубины. Пользуйтесь
рекомендованным шаблоном для регулировки
ограничителя глубины, чтобы обеспечить
правильные глубину и угол.
2. Установите шаблон ограничителя глубины на
цепь пилы.
Примечание: См. дополнительную информацию
о пользовании инструментом на упаковке
инструмента.
3. С помощью плоского напильника снимите часть
ограничителя глубины, которая выступает над
шаблоном ограничителя глубины.
Примечание: Регулировка ограничителя глубины
считается правильной, если при прохождении
напильником по шаблону более не чувствуется
сопротивление.
Натяжение цепи
ПРЕДУПРЕЖДЕНИЕ:
Несоответствующее натяжение цепи
пилы может привести к тому, что цепь
выйдет из направляющей шины и
приведет к тяжелой травме или смерти.
По мере использования пилы ее цепь растягивается.
На регулярной основе регулируйте цепь пилы.
1. Ослабьте гайку на шине, которой крепится
крышка сцепления/тормоз цепи. Используйте
комбинированный ключ.
2. Затяните гайки крепления шины от руки с
максимально возможным усилием.
3. Поднимите переднюю часть направляющей шины
и поверните винт механизма натяжения цепи.
Используйте комбинированный ключ.
4. Затяните цепь пилы таким образом, чтобы она
плотно прилегала к направляющей шине, но
могла свободно вращаться.
5. Затяните гайки крепления шины с помощью
ключа и одновременно поднимите переднюю
часть направляющей шины.
6. Убедитесь, что цепь пилы свободно
протягивается рукой и не свисает с
направляющей шины.
783 - 002 - 12.11.2018
23
