Bosch DWA 062450 [18/20] Монтаж обшивки вытяжной трубы

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

1

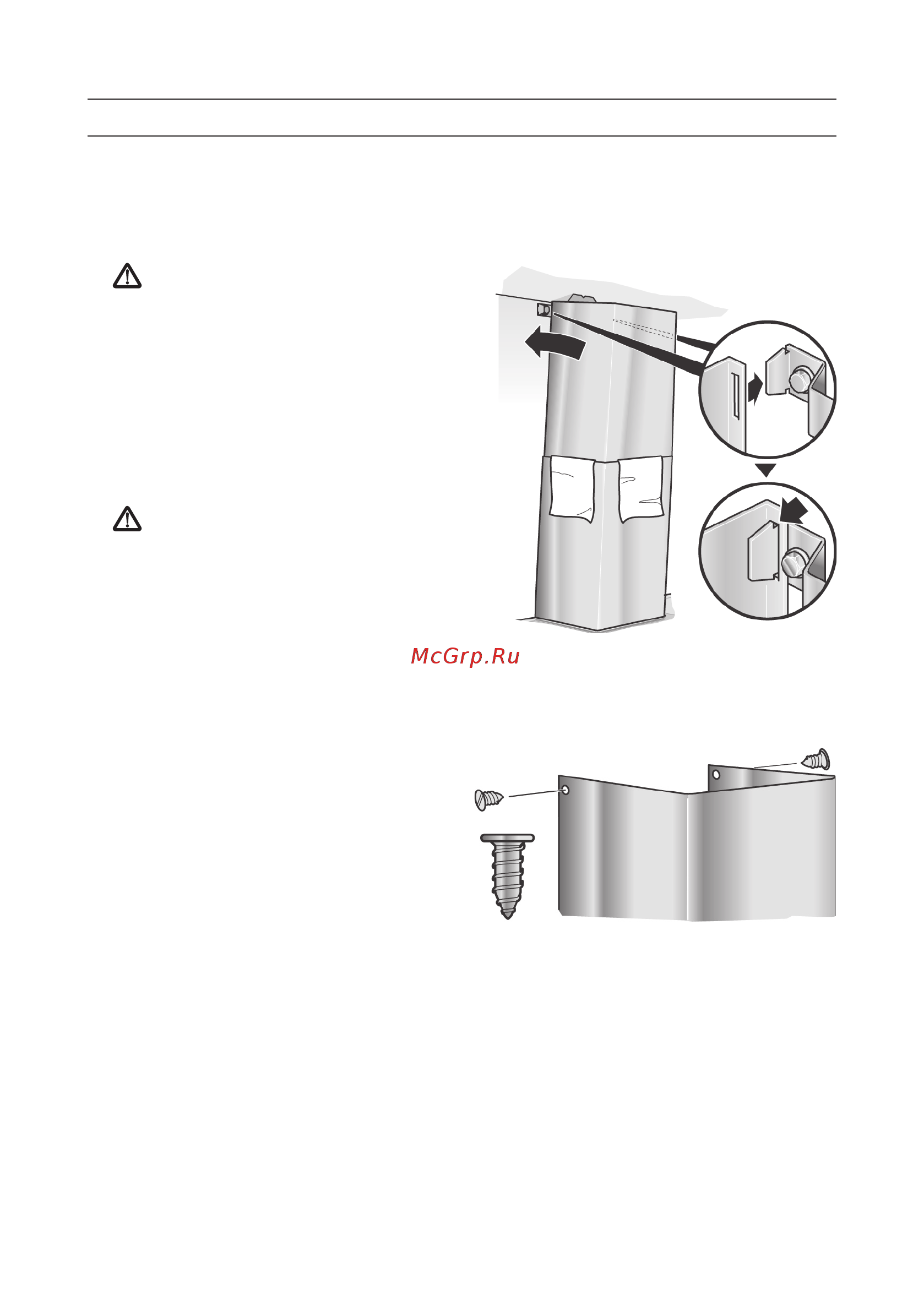

4. Установите секции обшивки вытяж

ной трубы на вытяжку, сдвиньте внут

реннюю секцию обшивки вверх и на

деньте с левой и правой стороны на

крепежную скобу

5. Двумя винтами привинтите внутрен

нюю секцию обшивки вытяжной тру

бы с боковых сторон к крепежной ско

бе

6. Снова установите жироулавливаю

щий фильтр (см инструкцию по экс



плуатации)

Монтаж обшивки вытяжной трубы

1. Разделите секции обшивки вытяжной

трубы, для этого снимите клейкую

ленту

2. Снимите защитную пленку с обеих

секций обшивки вытяжной трубы

Старайтесь избежать повреж-

дения чувствительных поверхнос-

тей.

Предостережение. Внутренние сто

роны обшивки вытяжной трубы могут

иметь острые края – опасность получе

ния травмы

Мы рекомендуем при монтаже надевать

защитные перчатки

3. Вставьте одну секцию обшивки вы

тяжной трубы в другую

При этом старайтесь их не поца

рапать, для чего, например, в качест

ве защиты установите монтажные

шаблоны на края наружной секции

обшивки

Режим отвода воздуха:

прорези

внутренней секции обшивки должны

быть внизу

Режим циркуляции воздуха: проре

зи внутренней секции обшивки долж

ны быть вверху
