6. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

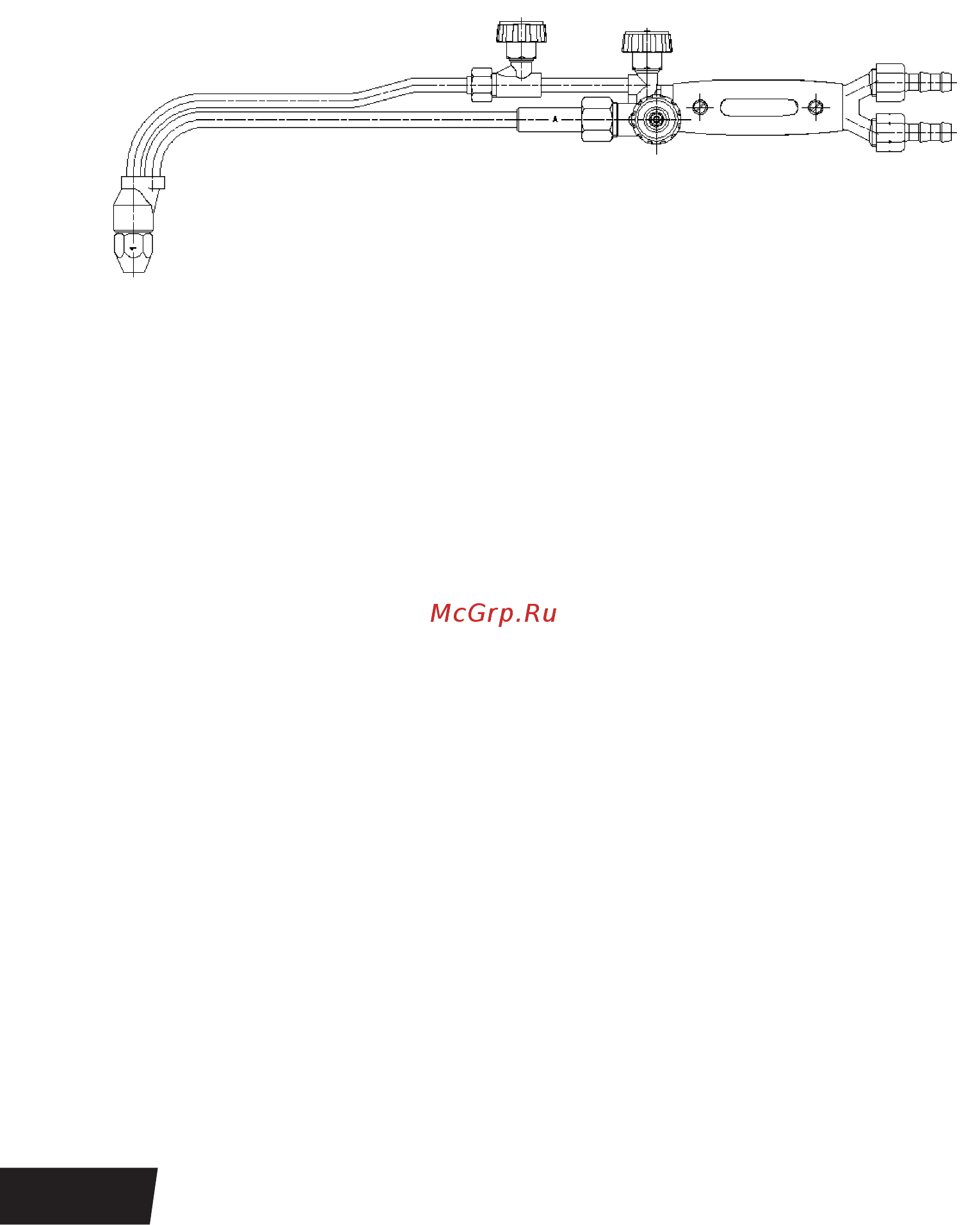

Рис.1- Общий вид резака

Резак состоит из ствола и наконечника, соединенных между собой.

Ствол состоит из корпуса с регулировочными вентилями горючего газа, по-

догревающего кислорода, режущего кислорода, трубок с штуцерами и руко-

ятки. Ниппели для горючего газа и кислорода присоединяются к штуцерам

с помощью гаек. Штуцер горючего газа имеет левую резьбу.

Наконечник резака состоит из головки, трубок режущего кислорода и горю-

чей смеси, смесительной камеры и инжектора.

Наконечник крепится к стволу с помощью накидных гаек.

Кислород через ниппель подается в корпус ствола к вентилям подогреваю-

щего кислорода и режущего кислорода. При открытии вентиля подогреваю-

щего кислорода кислород проходит через инжектор, создавая разряжение в

смесительной камере, способствующее засасыванию горючего газа и смеши-

ванию его с кислородом. Горючая смесь поступает в головку резака и выхо-

дя через щелевые отверстия между наружным и внутренним мундштуками

при воспламенении образует подогревающее пламя. Подача кислорода для

резки осуществляется через вентиль режущего кислорода, трубку наконеч-

ника и центральный канал внутреннего мундштука.

Работа резака основана на нагреве подогревающим пламенем металла до

температуры плавления с последующим сжиганием его в струе режущего

кислорода. Плавное регулирование мощности пламени и состава горючей

смеси на каждом номере мундштука производится вентилями, ступенчатое –

сменой мундштука (см. табл. 1).
