Aquamotor AR AS PC-16A AR112004 [3/6] Возможные неисправности и методы их устранения 5

Содержание

• Внимание монтажные и пусковые работы должны проводиться только ква лифицированными специалистами в случае несоблюдения данного требова ния теряют силу любые гарантийные обязательства фирмы и кроме того воз никает опасность травматизма персонала и повреждения оборудования 2
• Возможные неисправности и методы их устранения 5 3
• Выключение насоса происходит с задержкой 7 15 секунд после прекращения водоразбора 3
• Гарантийный талон 7 3
• Контроллер ациато1оп ап аз рс 16а запускает насос в течении 20 25 секунд после подсоеди нения к электросети последующие включения происходят в автоматическом режиме при дости жении установленного давления включения при начале водопотребления 3
• Контроллер насоса ациатойв ав ав рс 16а позволяет автоматизировать работу насосов от личительной особенностью контроллера насоса ациато1ов ав ав рс 16а является встроенная розетка и кабель с евровилкой что значительно упрощает присоединение и использование кон троллера контроллер включает насос при снижении давления в системе водоснабжения при окрытии кранов и тд и выключает при прекращении водопотребления закрытие кранов и т д кроме этого контроллер защищает насос от его работы без воды сухого хода 3
• Контроллер предназначен для пререкачки чистой воды не содержащей твердых частиц при на личии твердых частиц на входе контроллера необходимо установить фильтр манометр на кон троллере обеспечивет визуальный контроль давления в системе водоснабжения 3
• Контроллер следует устанавливать в строго вертикальном положении в любой точке располо женной между подачей насоса и первой точкой водоразбора 3
• Манометр может быть вмонтирован на одной из двух сторон контроллера при помощи кольце вого уплотнения и двух крепежных винтов 3
• Область применения 3
• Область применения 3 3
• Основные технические характеристики 3
• Основные технические характеристики 3 3
• Правила хранения 5 3
• Содержание руководства 3
• Указания по технике безопасности 5 3
• Условия гарантии 6 3
• Условия эксплуатации 3
• Условия эксплуатации 3 3
• В случае если используется насос с максимальным давлением свыше 10 бар необходимо уста новить редуктор давления перед входом контроллера 4
• Давление включения настроено на 1 5 бар что является оптимальным значением для большин ства случаев это значение может быть изменено с помощью регулировочного винта располо женного на верхней части контроллера 4
• Перед запуском необходимо полностью заполнить водой всасывающий трубопровод и насос включить насос тем самым подав электропитание на контроллер после остановки насоса открыть кран расположенный в самой верхней точке водоразбора подключение будет правильным если насос будет работать непрерывно а на выходе из крана будет регулярный поток воды в случае от сутствия потока воды нажать и удерживать кнопку сброс если и в этом случае поток воды не появиться повторно смонтировать контроллер если загорается красный индикатор одновремен но с выключением насоса это сигнализирует об опасности сухого хода после того как удосто веритесь что всасывающий трубопровод заполнен водой запустите насос нажав кнопку сброс 4
• После монтажа необходимо удостовериться в герметичности всех соединений 4
• Возможные неисправности и методы их устранения 5
• Правила хранения 5
• Указания по технике безопасности 5
• Гарантийные обязательства не распространяются 6
• Условия гарантии 6

Похожие устройства

• Aquamotor AR AS PC-15 (комплект) AR112024 Инструкция по эксплуатации
• Aquamotor AR AS PC-15 AR112003 Инструкция по эксплуатации
• Интерскол СМБ-550 453.01.0.00 Инструкция по эксплуатации
• Hikoki C10RE Инструкция по эксплуатации
• Daewoo DAST 8065 NEW Руководство пользователя
• Daewoo DAST 6060 NEW Руководство пользователя
• Jet JTSS-1600X2 (10000065M) Инструкция по эксплуатации
• Stihl MSE 220 C-Q Инструкция по эксплуатации
• УЮТ 80х160 Канзас натуральный Инструкция по эксплуатации
• Кедр Sl-1500 Инструкция по эксплуатации
• DREJA 36235 Инструкция по эксплуатации
• Fortuna OLYMPIC FDL-455 Инструкция по эксплуатации
• Fortuna WESTERN FVD-415 Инструкция по эксплуатации
• Zanussi ZOB525321X Инструкция по эксплуатации
• Zanussi ZOB33701PR Инструкция по эксплуатации
• Zanussi ZOB33701MR Инструкция по эксплуатации
• Zanussi ZGG65414SA Инструкция по эксплуатации
• MAFELL KSS 400 (916535) Инструкция по эксплуатации
• Prology MDN-1715TVR Инструкция по эксплуатации
• Multitronics Comfotr X14 Инструкция по эксплуатации

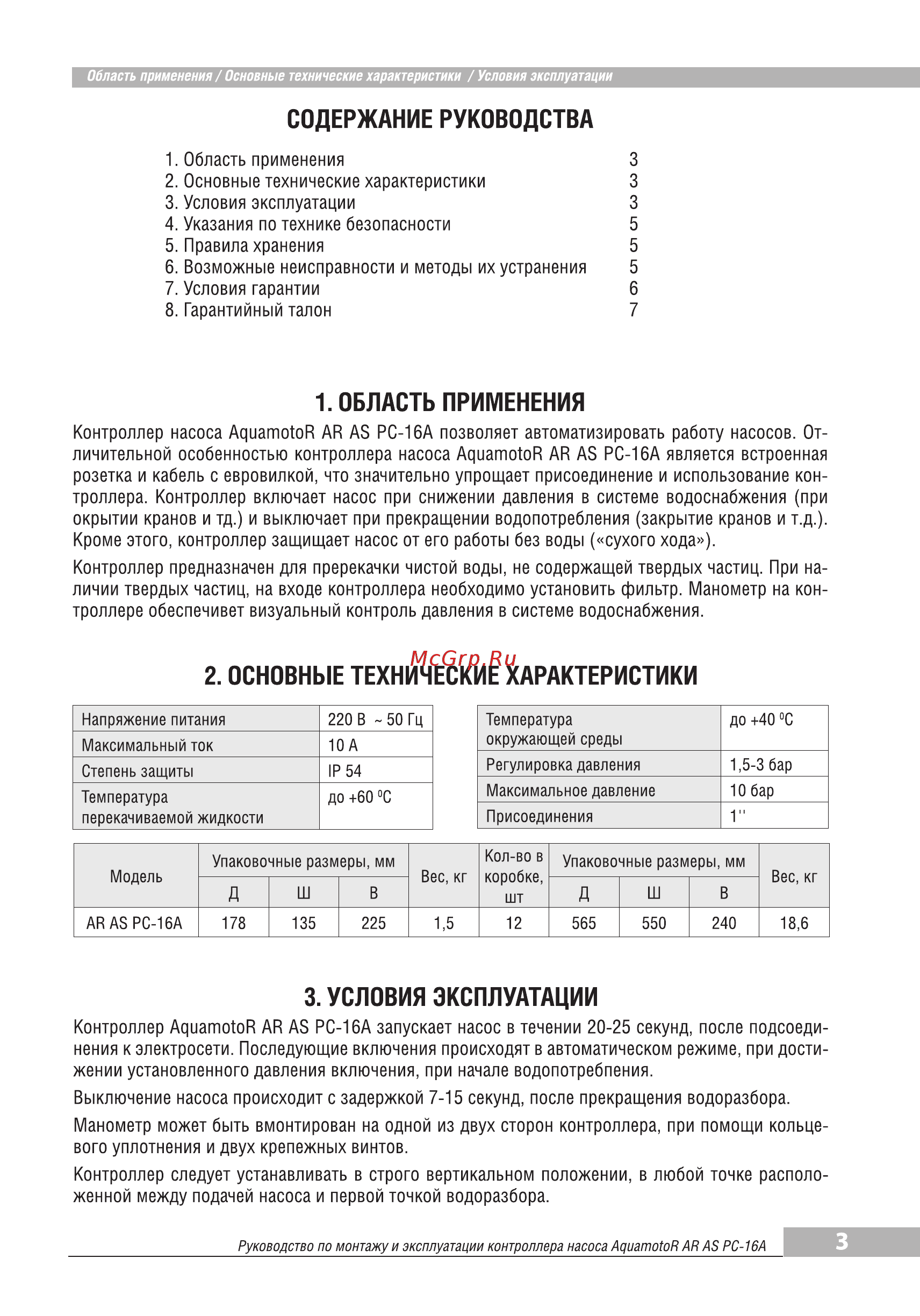

Область применения Основные технические характеристики Условия эксплуатации СОДЕРЖАНИЕ РУКОВОДСТВА 1 Область применения 2 Основные технические характеристики 3 Условия эксплуатации 4 Указания по технике безопасности 5 Правила хранения 6 Возможные неисправности и методы их устранения 7 Условия гарантии 8 Гарантийный талон 3 3 3 5 5 5 6 7 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Контроллер насоса АциатойВ АВ АВ РС 16А позволяет автоматизировать работу насосов От личительной особенностью контроллера насоса Ациато1оВ АВ АВ РС 16А является встроенная розетка и кабель с евровилкой что значительно упрощает присоединение и использование кон троллера Контроллер включает насос при снижении давления в системе водоснабжения при окрытии кранов и тд и выключает при прекращении водопотребления закрытие кранов и т д Кроме этого контроллер защищает насос от его работы без воды сухого хода Контроллер предназначен для пререкачки чистой воды не содержащей твердых частиц При на личии твердых частиц на входе контроллера необходимо установить фильтр Манометр на кон троллере обеспечивет визуальный контроль давления в системе водоснабжения 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания 220 В 50 Гц Максимальный ток 10А Степень защиты IP54 Температура до 60 С перекачиваемой жидкости ARAS РС 16А Вес кг Д Ш В 178 135 225 до 40 С Регулировка давления 1 5 3 бар Максимальное давление 10 бар Присоединения 1 Кол во в Упаковочные размеры мм Модель Температура окружающей среды 1 5 Упаковочные размеры мм коробке Вес кг шт Д Ш В 12 565 550 240 18 6 3 УСЛОВИЯ ЭКСПЛУАТАЦИИ Контроллер Ациато1оП АП АЗ РС 16А запускает насос в течении 20 25 секунд после подсоеди нения к электросети Последующие включения происходят в автоматическом режиме при дости жении установленного давления включения при начале водопотребления Выключение насоса происходит с задержкой 7 15 секунд после прекращения водоразбора Манометр может быть вмонтирован на одной из двух сторон контроллера при помощи кольце вого уплотнения и двух крепежных винтов Контроллер следует устанавливать в строго вертикальном положении в любой точке располо женной между подачей насоса и первой точкой водоразбора Руководство по монтажу и эксплуатации контроллера насоса АциатоТоР АР АЗ РС 16А 3
