Aquamotor AR AS PC-16A AR112004 [4/6] Давление включения настроено на 1 5 бар что является оптимальным значением для большин ства случаев это значение может быть изменено с помощью регулировочного вин...

Содержание

• Внимание монтажные и пусковые работы должны проводиться только ква лифицированными специалистами в случае несоблюдения данного требова ния теряют силу любые гарантийные обязательства фирмы и кроме того воз никает опасность травматизма персонала и повреждения оборудования 2
• Возможные неисправности и методы их устранения 5 3
• Выключение насоса происходит с задержкой 7 15 секунд после прекращения водоразбора 3
• Гарантийный талон 7 3
• Контроллер ациато1оп ап аз рс 16а запускает насос в течении 20 25 секунд после подсоеди нения к электросети последующие включения происходят в автоматическом режиме при дости жении установленного давления включения при начале водопотребления 3
• Контроллер насоса ациатойв ав ав рс 16а позволяет автоматизировать работу насосов от личительной особенностью контроллера насоса ациато1ов ав ав рс 16а является встроенная розетка и кабель с евровилкой что значительно упрощает присоединение и использование кон троллера контроллер включает насос при снижении давления в системе водоснабжения при окрытии кранов и тд и выключает при прекращении водопотребления закрытие кранов и т д кроме этого контроллер защищает насос от его работы без воды сухого хода 3
• Контроллер предназначен для пререкачки чистой воды не содержащей твердых частиц при на личии твердых частиц на входе контроллера необходимо установить фильтр манометр на кон троллере обеспечивет визуальный контроль давления в системе водоснабжения 3
• Контроллер следует устанавливать в строго вертикальном положении в любой точке располо женной между подачей насоса и первой точкой водоразбора 3
• Манометр может быть вмонтирован на одной из двух сторон контроллера при помощи кольце вого уплотнения и двух крепежных винтов 3
• Область применения 3
• Область применения 3 3
• Основные технические характеристики 3
• Основные технические характеристики 3 3
• Правила хранения 5 3
• Содержание руководства 3
• Указания по технике безопасности 5 3
• Условия гарантии 6 3
• Условия эксплуатации 3
• Условия эксплуатации 3 3
• В случае если используется насос с максимальным давлением свыше 10 бар необходимо уста новить редуктор давления перед входом контроллера 4
• Давление включения настроено на 1 5 бар что является оптимальным значением для большин ства случаев это значение может быть изменено с помощью регулировочного винта располо женного на верхней части контроллера 4
• Перед запуском необходимо полностью заполнить водой всасывающий трубопровод и насос включить насос тем самым подав электропитание на контроллер после остановки насоса открыть кран расположенный в самой верхней точке водоразбора подключение будет правильным если насос будет работать непрерывно а на выходе из крана будет регулярный поток воды в случае от сутствия потока воды нажать и удерживать кнопку сброс если и в этом случае поток воды не появиться повторно смонтировать контроллер если загорается красный индикатор одновремен но с выключением насоса это сигнализирует об опасности сухого хода после того как удосто веритесь что всасывающий трубопровод заполнен водой запустите насос нажав кнопку сброс 4
• После монтажа необходимо удостовериться в герметичности всех соединений 4
• Возможные неисправности и методы их устранения 5
• Правила хранения 5
• Указания по технике безопасности 5
• Гарантийные обязательства не распространяются 6
• Условия гарантии 6

Похожие устройства

• Aquamotor AR AS PC-15 (комплект) AR112024 Инструкция по эксплуатации
• Aquamotor AR AS PC-15 AR112003 Инструкция по эксплуатации
• Интерскол СМБ-550 453.01.0.00 Инструкция по эксплуатации
• Hikoki C10RE Инструкция по эксплуатации
• Daewoo DAST 8065 NEW Руководство пользователя
• Daewoo DAST 6060 NEW Руководство пользователя
• Jet JTSS-1600X2 (10000065M) Инструкция по эксплуатации
• Stihl MSE 220 C-Q Инструкция по эксплуатации
• УЮТ 80х160 Канзас натуральный Инструкция по эксплуатации
• Кедр Sl-1500 Инструкция по эксплуатации
• DREJA 36235 Инструкция по эксплуатации
• Fortuna OLYMPIC FDL-455 Инструкция по эксплуатации
• Fortuna WESTERN FVD-415 Инструкция по эксплуатации
• Zanussi ZOB525321X Инструкция по эксплуатации
• Zanussi ZOB33701PR Инструкция по эксплуатации
• Zanussi ZOB33701MR Инструкция по эксплуатации
• Zanussi ZGG65414SA Инструкция по эксплуатации
• MAFELL KSS 400 (916535) Инструкция по эксплуатации
• Prology MDN-1715TVR Инструкция по эксплуатации
• Multitronics Comfotr X14 Инструкция по эксплуатации

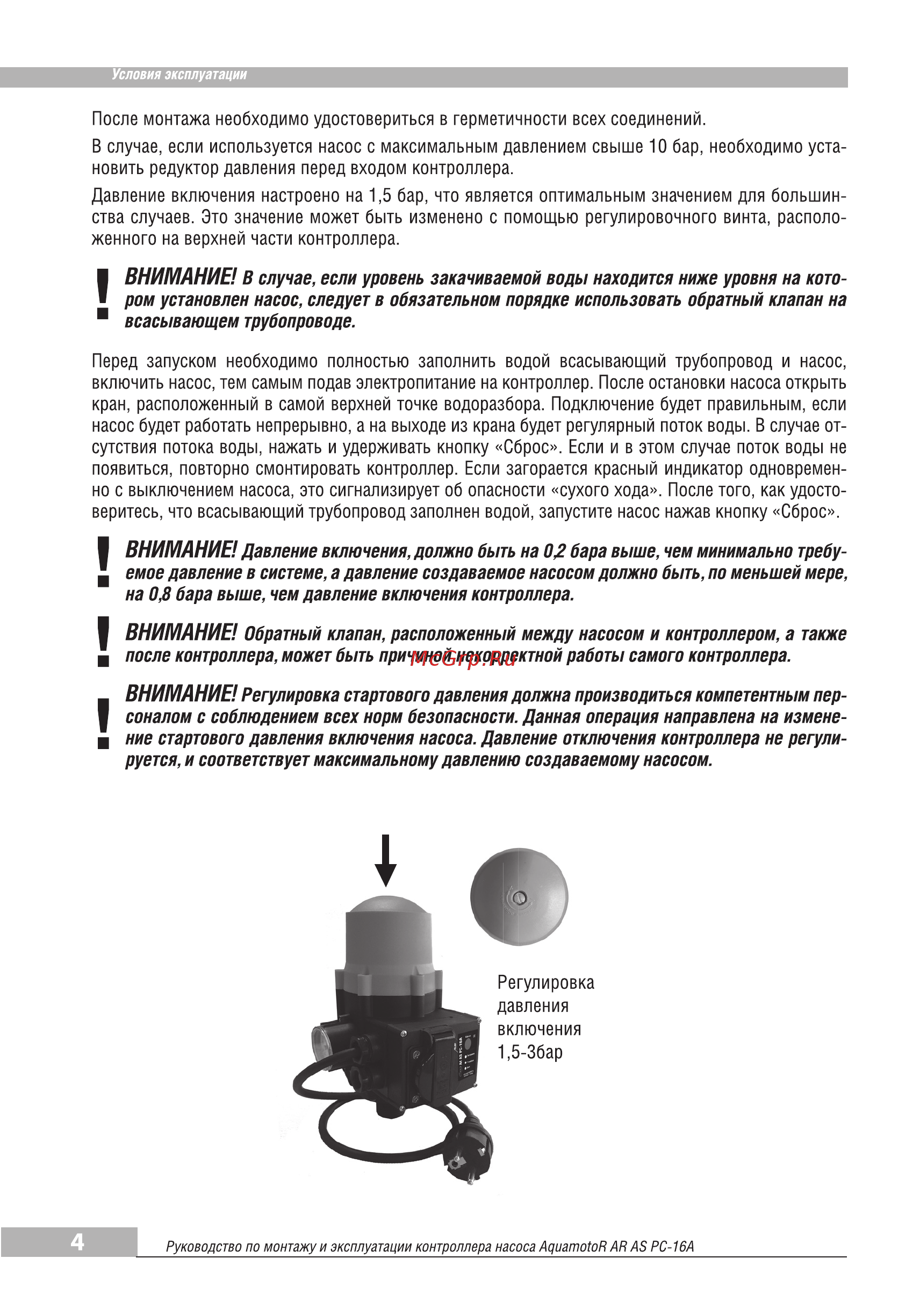

Условия эксплуатации После монтажа необходимо удостовериться в герметичности всех соединений В случае если используется насос с максимальным давлением свыше 10 бар необходимо уста новить редуктор давления перед входом контроллера Давление включения настроено на 1 5 бар что является оптимальным значением для большин ства случаев Это значение может быть изменено с помощью регулировочного винта располо женного на верхней части контроллера ВНИМАНИЕ В случае если уровень закачиваемой воды находится ниже уровня на кото и ром установлен насос следует в обязательном порядке использовать обратный клапан на всасывающем трубопроводе Перед запуском необходимо полностью заполнить водой всасывающий трубопровод и насос включить насос тем самым подав электропитание на контроллер После остановки насоса открыть кран расположенный в самой верхней точке водоразбора Подключение будет правильным если насос будет работать непрерывно а на выходе из крана будет регулярный поток воды В случае от сутствия потока воды нажать и удерживать кнопку Сброс Если и в этом случае поток воды не появиться повторно смонтировать контроллер Если загорается красный индикатор одновремен но с выключением насоса это сигнализирует об опасности сухого хода После того как удосто веритесь что всасывающий трубопровод заполнен водой запустите насос нажав кнопку Сброс I ВНИМАНИЕ Давление включения должно быть на 02 бара выше чем минимально требу емое давление в системе а давление создаваемое насосом должно быть по меньшей мере на 0 8 бара выше чем давление включения контроллера в _ I а ВНИМАНИЕ Обратный клапан расположенный между насосом и контроллером а также после контроллера может быть причиной некорректной работы самого контроллера ВНИМАНИЕ соналом ние с Регулировка соблюдением стартового давления стартового всех норм включения давления должна безопасности насоса производиться Данная Давление операция отключения компетентным пер направлена на измене контроллера не регули руется и соответствует максимальному давлению создаваемому насосом Руководство по монтажу и эксплуатации контроллера насоса Ациап1о1оР АР А8 РС 16А
