TRU6P-13ER
TRU7P-13ER
1
2
3
4
5
6
7
5
8
10
9
11 12
13 14
16
17
18
19
20
21
22
24
26
27
25
23
28
29
30
31
32
33
34
35
36
37
38
40
v. 01.2013
Paturam sev tiesîbas ienest izmaiòas.
Îñòàâëÿåì çà ñîáîé ïðàâî íà âíåñåíèå èçìåíåíèé.
Modifications reserved.
Rezerves daïu shçma

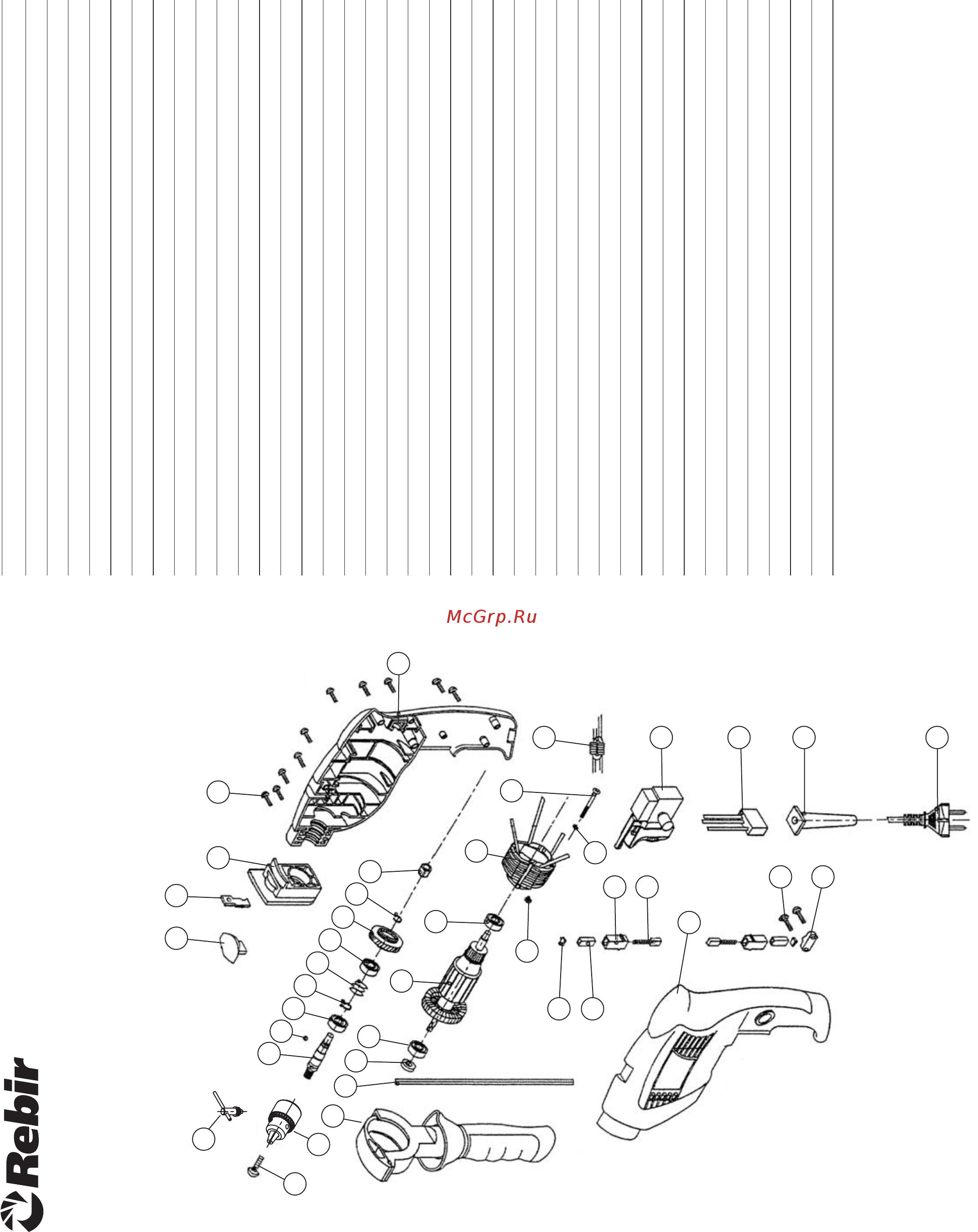

Diagram of Spare Parts
Ñõåìà çàï÷àñòåé
Rezerves
daïu shçma
Diagram
of Spare Parts
Ñõåìà
çàï÷àñòåé
URBJMAÐÎNA
HAMMER DRILL
ÌÀØÈÍÀ ÑÂÅÐËÈËÜÍÀß
URBJMAÐÎNA
HAMMER
DRILL
ÌÀØÈÍÀ
ÑÂÅÐËÈËÜÍÀß
Мод. № Наименование Шифр детали
01. Винт 447206301001
02. Патрон 1.5-13 mm 1/2-20 UNF 301508
03. Шпиндель 447206301003
04. Шарик 447206301004
05. Подшипник 6001 2Z (80101) 300830
06. Стопорное кольцо 447206301006
07. Пружина 447206301007
08. Колесо зубчатое 447206301008
09. Стопорное кольцо 447206301009
10. Втулка 447206301010
11. Переключатель 447206301011
12. Упорная пластина 447206301012
13. Щит промежуточный 447206301013
14. Винт 447206301014
16. Полукорпус правый 447206301016
17. Рукоятка 447206301017
18. Упор 447206301018
19. Сальник 447206301019
20. Подшипник 608 2Z (80018) 300791
21. Якорь 447206301021
22. Подшипник 607 2Z (80017) 300674
23. Гайка 447206301023
24. Статор 447206301024
25. Шайба 447206301025
26. Винт 447206301026
27. Дроссель 447206301027
28. Выключатель 447206301028
29. Конденсатор 0.22 mF 301447
30. Трубка защитная 447206301030
31. Кабель в сборе HO5VV-F (PVC) 2x1 301396
32. Крышка щеткодержателя 447206301032
33. Обойма 447206301033
34. Щеткодержатель 447206301034
35. Щетка 447206301035
36. Полукорпус левый 447206301036
37. Винт 447206301037
38. Пластина 447206301038
40. Ключ к патрону 1,5-13mm 300509
