Диолд МЭСУ-2-01 Перечень основных деталей и узлов онлайн
1. Винт (4х15) саморез 1
0
2. Полуручка правая 1
3.
3.1
3.2
Шнур сетевой в сборе
Шнур сетевой
(2х0,75мм²,L=2м.)
Наконечник
1
1
2
4. Винт (4х13) саморез 2
5. Пластина прижимная 1
6. Трубка защитная 1
7. Конденсатор (0,33µF, 275V) 1
8. Полуручка левая 1
9.
9.1
9.2
Выключатель в сборе
Выключатель (6А, 250V)
Переключатель реверса
1
1
1

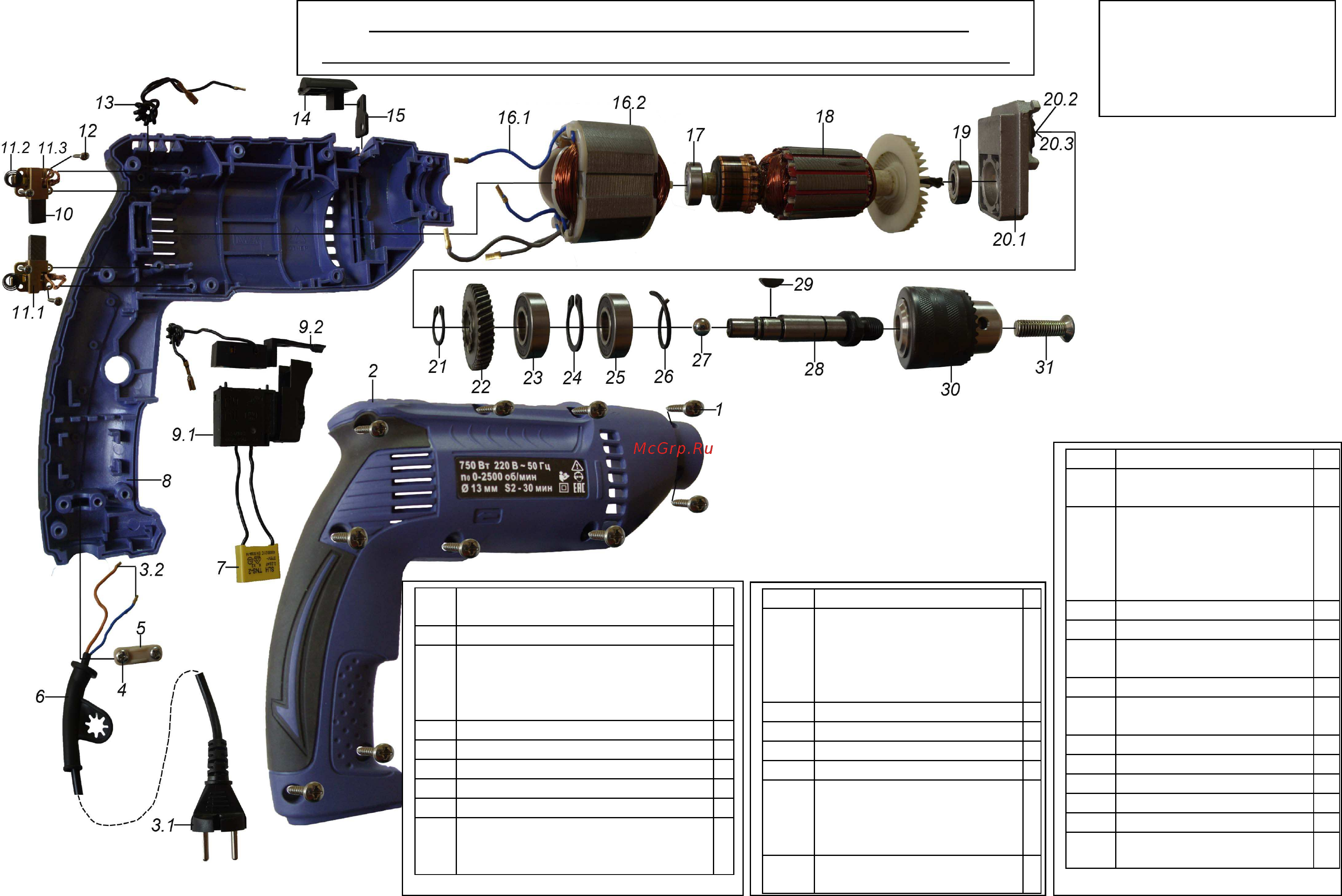

Перечень основных деталей и узлов машины ручной
электрической сверлильной ударно-вращательной МЭСУ-2-01
Утверждаю
Технический директор
__________Анисенков
О.А.
10. Щетка (4,8х8,8х17) 2
11.
11.1
11.2
11.3
Щеткодержатель в
сборе
Щеткодержатель
Пластина-пружина
изолятор
2
2
2
2
12. Винт (3х7,5) саморез 4
13. Дроссель 2
14. Переключатель режимов 1
15. Пластина 1
16.
16.1
16.2
Статор в сборе
Проводники выводные с
наконечниками
Статор
1
1
1
17. Подшипник 607 Z
(7х19х6)
1
18. Якорь 1
19. Подшипник 608 Z
(8х22х7)
1
20.
20.1
20.2
20.3
Корпус в сборе
Корпус
Втулка зубчатая
Подшипник
скольжения
1
1
1
1
21. Кольцо стопорное ø10 1
22. Колесо зубчатое Z=43 1
23. Подшипник 6001RS
(12х28х8)
1
24. Кольцо стопорное ø12 1
25. Подшипник 6001RS
(12х28х8)
1
26. Пружина 8х15,5х1,2 1
27. Шарик ø5,5 1
28. Шпиндель 1
29. Шпонка сегм.(3х3,7х9) 1
30. Патрон 1
31. Винт М6х19
(левая
резьба, потай)
1
