1
3. Комплект поставки
Наименование
Кол.
Примечание
1.
Машина МЭСУ-2-01
1
Возможно
изменение
комплекта поставки
по согласованию с
торгующей
организацией
2.
Патрон сверлильный с винтом
(установлен на машине)
1
3.
Ключ патрона
1
4.
Рукоятка дополнительная
1
5.
Ограничитель
1
6.
Щетка
2
7.
Руководство по эксплуатации
1
8.
Адреса гарантийных мастерских по ремонту
1
9.
Упаковка
1
4. Устройство и принцип работы

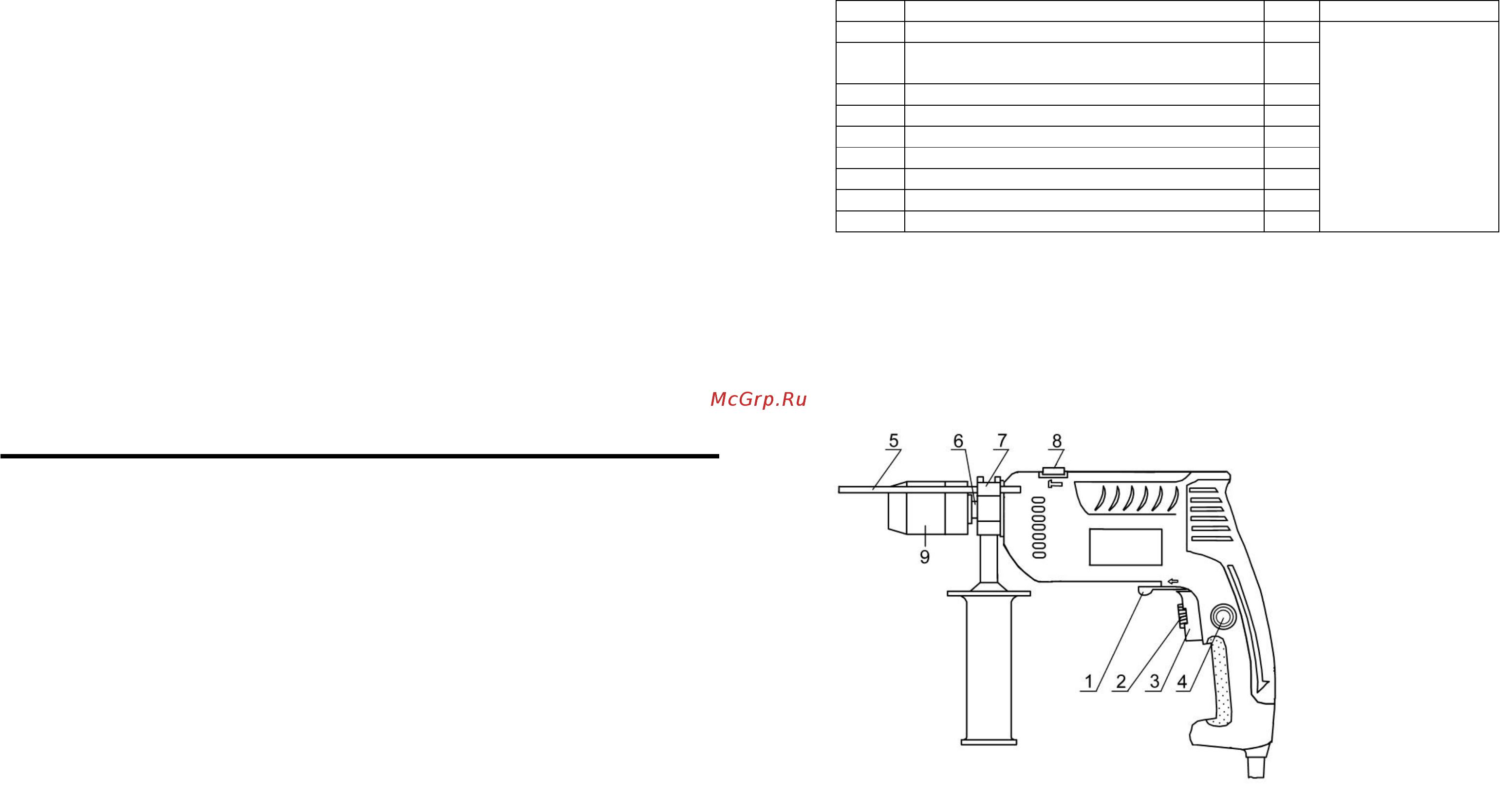

4.1. Устройство машины изображено на рис.1
4.1.1. Машина комплектуется дополнительной рукояткой поз. 7, которая устанавлива-
ется на горловину корпуса (посадочный диаметр Ø 43 мм.), фиксируется поворотом рукоят-
ки против часовой стрелки.
4.1.2. Ограничитель поз. 5 предназначен для выставления необходимой глубины свер-
ления.
4.2. Принцип работы.
4.2.1. Включение машины осуществляется при нажатии на курок выключателя поз. 3.
Крутящий момент двигателя передается на шпиндель поз. 6, с установленным патроном.
Для отключения машины необходимо отпустить выключатель.
4.2.2. Машина имеет три режима работы: вращательный, ударно-вращательный и ре-
версивный. Переключение из ударно-вращательного режима (знак «молоток») во враща-
тельный (знак «сверло») и обратно осуществляется перемещением переключателя поз. 8 в
сторону соответствующего знака режима работы «молоток» или «сверло».
1 переключатель
2 регулятор
скорости
3 курок
выключателя
4 кнопка
5 ограничитель
6 шпиндель
7 дополнительная
рукоятка
8 переключатель
режимов
9 патрон
Рис. 1
