Диолд МЭСУ-7 [4/10] Устройство и принцип работы
![Диолд МЭСУ-7 [4/10] Устройство и принцип работы](/views2/1645631/page4/bg4.png)
2
3. Технические характеристики
№
Наименование показателей
Ед. изм.
Значение
1.
Номинальная потребляемая мощность
Вт
800
2.
Напряжение питающей сети
В
22010%
3.
Частота питающей сети
Гц
505%
4.
Частота вращения шпинделя на холостом ходу
об/мин
0÷2900
5.
Число ударов на холостом ходу
уд/мин
0÷44800
6.
Диаметр зажимного патрона
мм
13
7.
Максимальный диаметр сверления:
• металл
• бетон
• дерево
мм
мм
мм
13
15
25
8.
Тип электродвигателя
однофазный,
коллекторный
9.
Режим работы
мин
S2-30
10.
Класс машины
II
11.
Масса (без патрона и шнура)
кг
1,9
12.
Габаритные размеры (без шнура и патрона)
мм
265х200х70
4. Устройство и принцип работы

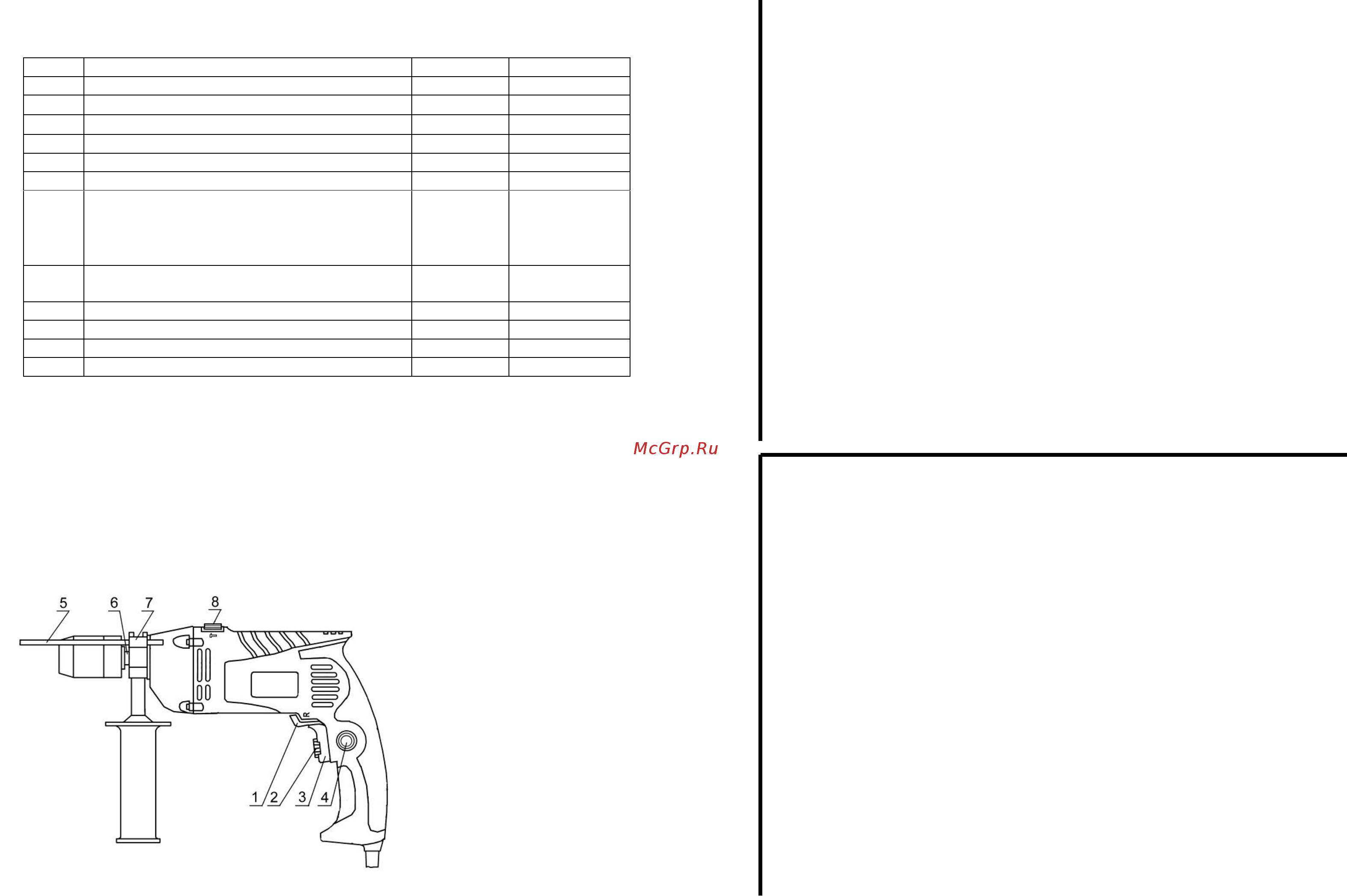

4.1. Устройство машины изображено на рис.1
4.1.1. Машина комплектуется дополнительной рукояткой поз. 7, которая устанавлива-
ется на горловину корпуса (посадочный диаметр Ø 43 мм.), фиксируется поворотом рукоят-
ки против часовой стрелки.
4.1.2. Ограничитель поз. 5 предназначен для выставления необходимой глубины свер-
ления.
15
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная сверлильная электрическая
ударно-вращательная МЭСУ-7 (Арт. 10012090)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная сверлильная электрическая
ударно-вращательная МЭСУ-7 (Арт. 10012090)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
1 – переключатель
2 – регулятор
скорости
3 – курок
выключателя
4 – кнопка
5 – ограничитель
6 – шпиндель
7 – дополнительная
рукоятка
8 – переключатель
режимов
Рис. 1
Л и н и я о т р е з а
Л и н и я о т р е з а
