Uni-T UTD2052CEX [4/28] Автоматическая настройка осциллограммы

UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000/3000

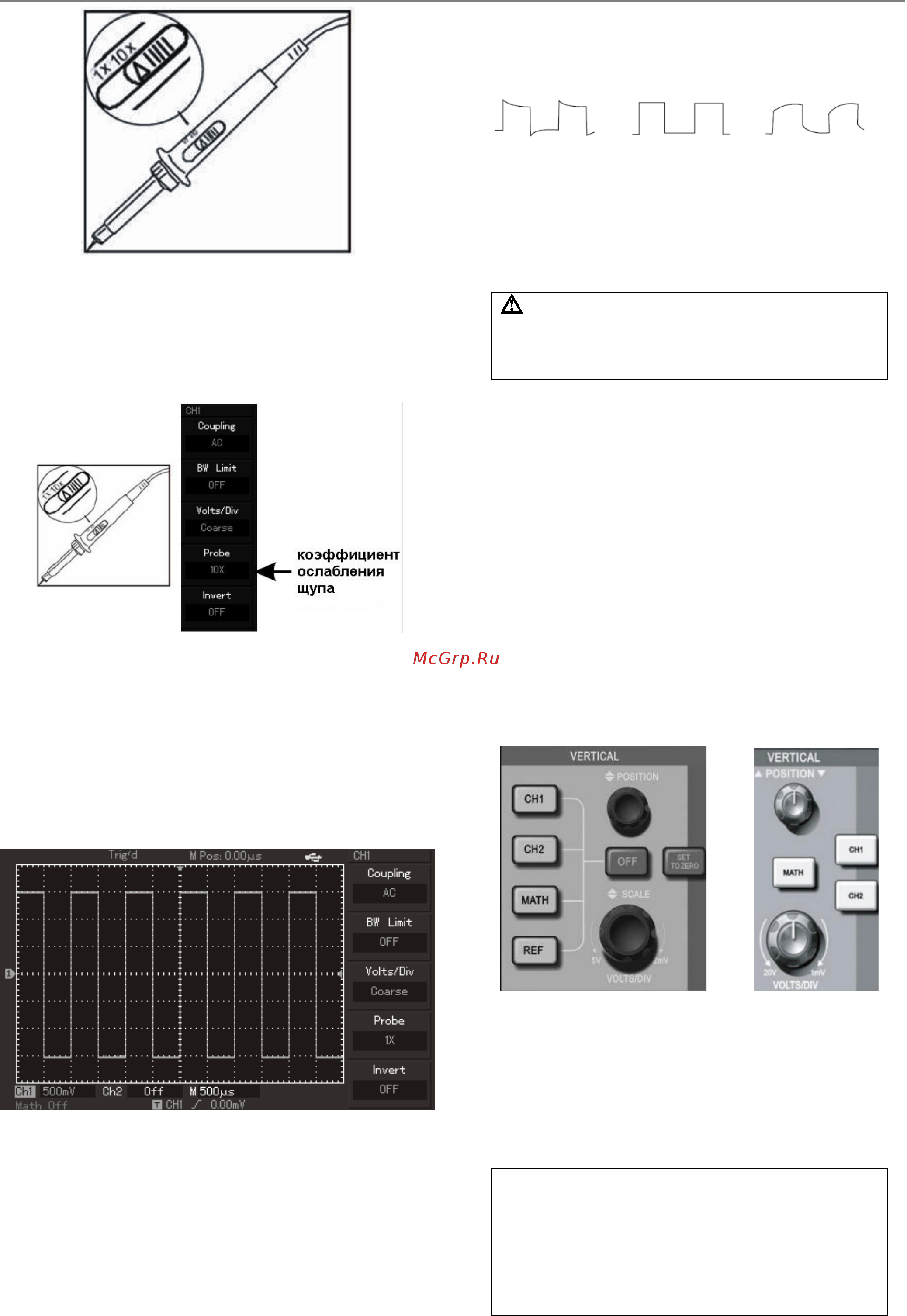

Рисунок 1-5. Установка переключателя ослабления

2) Вам нужно установить коэффициент ослабления щупа в

настройках осциллографа. Этот коэффициент позволяет изме-

нять вертикальную шкалу таким образом, чтобы амплитуда из-

меренного сигнала корректно отображалась на дисплее. Для

установки коэффициента ослабления нажмите кнопку [F4]

(Probe), при этом на дисплее отобразится 10Х.

Рисунок 1-6. Установка коэффициента ослабления в настройках

осциллографа

3) Подсоедините кончик щупа и зажим заземления к соответ-

ствующим выводам сигнала компенсации щупов. Нажмите кнопку

[AUTO], и через несколько секунд вы увидите на дисплее прямо-

угольный сигнал на частоте 1 кГц с амплитудой около 3В (см.

Рисунок 1-7). После этого проведите аналогичную проверку вто-

рого канала (CH2). Для отключения первого канала нажмите

кнопку [CH1] в моделях UTD2000L/2000EX или [OFF] в моделях

UTD2000C/3000C и UTD2000Е/3000Е, а затем нажмите функцио-

нальную кнопку [CH2] для включения второго канала. Повторите

шаги 2) и 3).

Рисунок 1-7

Компенсация щупов

При подсоединении щупа к какому-либо из входных каналов в

первый раз проведите эту корректировку, чтобы согласовать па-

раметры щупа и входного канала. Пропуск этого этапа калибров-

ки может привести к ошибкам в измерениях. Проведите компен-

сацию щупов следующим образом:

1) В меню настройки щупов выберите значение коэффициента

ослабления 10Х. Установите переключатель на щупе в положе-

ние 10Х и подсоедините щуп к первому каналу (CH1). Обеспечьте

надежный контакт входного разъема со щупом. Подсоедините

кончик щупа к разъему выхода сигнала компенсации щупов, а

зажим заземления – к заземляющему проводу компенсации щу-

пов. Далее включите канал СН1 и нажмите кнопку [AUTO].

2) Проверьте форму сигнала на дисплее (см. Рисунок 1-8).

Рисунок 1-8. Коррекция компенсации щупов.

3) Если вы видите форму сигнала соответствующие перекомпен-

сации или недокомпенсации, подстройте переменную емкость на

щупе с помощью отвертки с неметаллической рукояткой так, что-

бы получить форму сигнала, соответствующую правильной ком-

пенсации.

Внимание! Во избежание поражения электрическим

током при измерении высоких напряжений обеспечьте

целостность изоляции провода щупа. Не прикасайтесь к

металлическим частям щупа, если он находится в кон-

такте с высоким напряжением.

1.3. Автоматическая настройка осциллограммы

Осциллографы серии UTD2000/3000 имеют функцию автомати-

ческой настройки. Она позволяет автоматически настраивать

вертикальную и горизонтальную развертку и смещение, а также

режим запуска в соответствии с характеристиками входного сиг-

нала для корректного отображения осциллограммы. При этом в

соответствии с требованиями к автоматической настройке часто-

та измеряемого сигнала должна быть не менее 50 Гц, а коэффи-

циент заполнения должен превышать 1%.

1. Подайте измеряемый сигнал на входной канал осциллографа.

2. Нажмите кнопку [AUTO]. Осциллограф автоматически устано-

вит величины смещения, коэффициенты развертки и режим за-

пуска. Если вам потребуется более детальная настройка, вы

можете вручную подстроить все параметры после проведения

автоматической настройки для оптимального отображения сиг-

нала.

1.4. Ознакомление с системой вертикальной развертки

Как показано на рисунке 1-9, в зоне управления вертикальной

шкалой находится ряд кнопок и регуляторов. Следующие дей-

ствия помогут вам ознакомиться с их использованием.

Рисунок 1-9. Зона управления вертикальной шкалой на панели

управления осциллографов с 5,7-дюймовым дисплеем (слева) и

7-дюймовым дисплеем (справа)

1. Поворотом регулятора вертикального смещения сигнала поме-

стите осциллограмму в центр окна. Регулятор вертикального

смещения сигнала позволяет управлять положением осцилло-

граммы по вертикальной оси. При повороте регулятора значок,

отображающий уровень потенциала земли будет перемещаться

вниз или вверх вместе с осциллограммой.

Советы по измерениям

Если выбрана развязка канала по постоянному току,

постоянную составляющую тока можно быстро изме-

рить, измерив разность потенциалов между сигналом и

землей (нулевым потенциалом).

Если выбрана развязка канала по переменному току,

постоянная составляющая сигнала будет отсечена. Та-

кой режим позволяет отображать переменную состав-

ляющую сигнала с большей чувствительностью.

Перекомпенсация Правильная компенсация Недокомпенсация
